Zapojení 3f motoru s převodovkou
Zdravím,

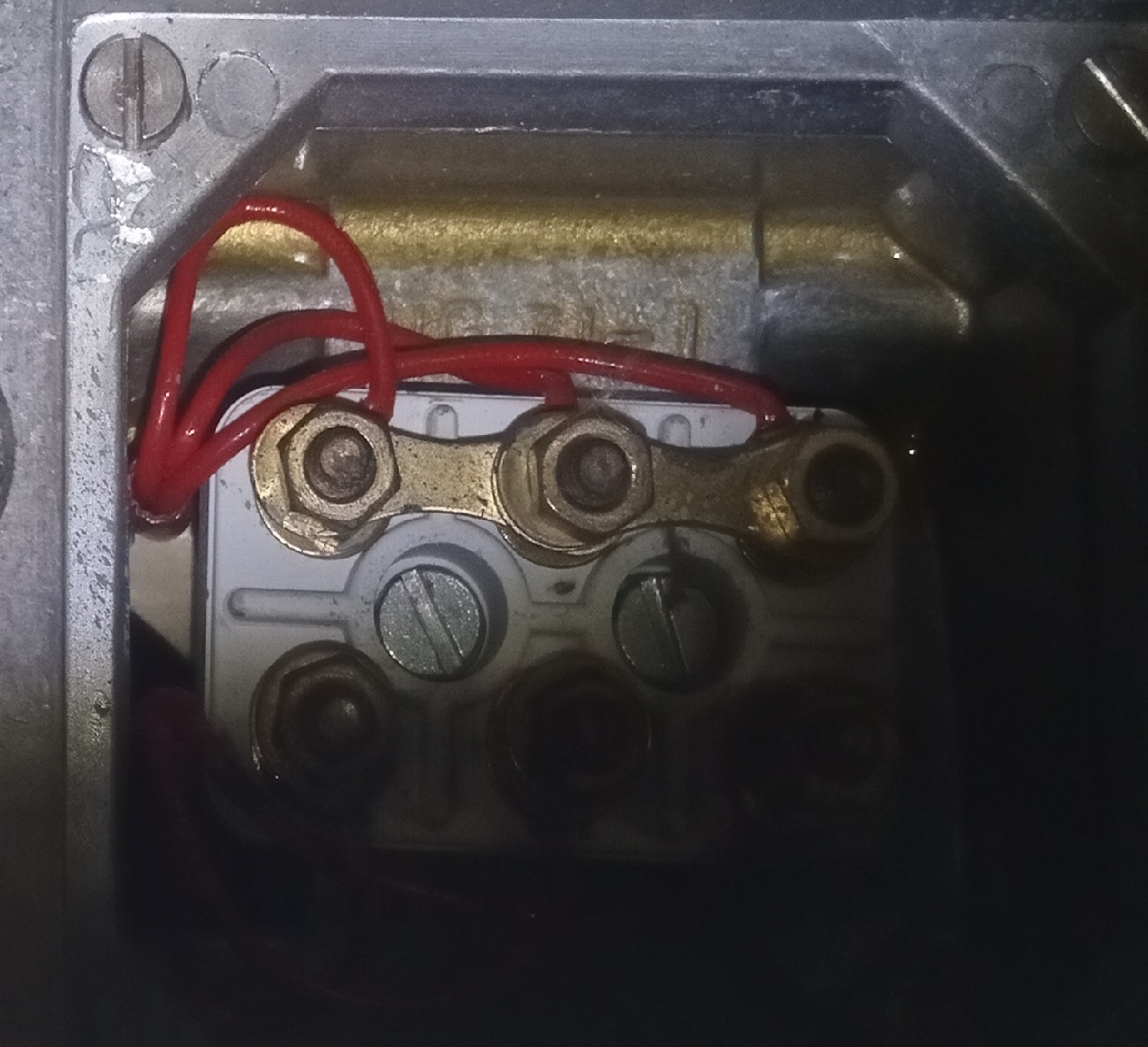

chtěl bych se zeptat jak správně zapojit motor DKF 71N 054 s převodovkou 71LDS1 z obrázku 1. Svorkovnice na obr. 2 je zapojena do hvězdy. Jde mi o to, že jsem už takový motor měl (podobného výkonu s převodovkou) a při napojení na 380V normálně pár chvil jel (cca 20 vteřin). Taky byl zapojen do hvězdy. Když jsem ho ale vytahoval ze zásuvky, tak vyhodil pojistky a při následné kontrole svorkovnice byly z vynutí upálené 3 dráty. Nechci aby se mi stalo to stejné i s tímto motorem. Původní motor byl starší z bazaru. Tento je taky z druhé ruky, ale měla by to být nějaká nepoužitá uloženka.
Otázka je, jestli mi v zapojení pomůže motorový startér motorovy-spoust-ex9sn25b-6-10-a nebo jestli to můžu normálně zapojit napřímo do zásuvky. Chci to jako pohon pro mlýnek na maso.
Předem děkuji za odpovědi.
V zapojení do hviezdy má mať tento motor trojfázové napájanie 400V. Prúdový náraz pri zapnutí sa dá odhadnúť na cca 8A, takže motorový spúšťač je zbytočný.
Zapojenie do hviezdy 3x400V je správne pri tomto slabom výkone motora.
Trojfázový motor sa spúšťa výhradne vypínačom, aby sa rozpojili/spojili všetky tri fázy naraz, nie vyrvaním, vikslovaním šaltra zo zásuvky.

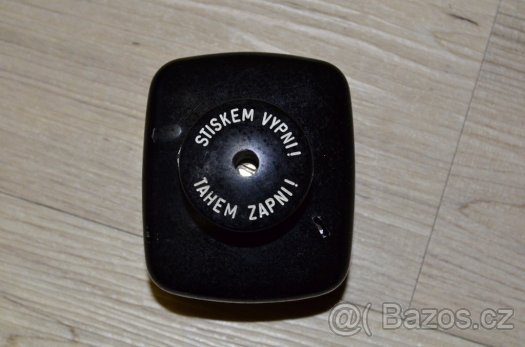

Stiskem vypni - tahem zapni, bakelitová klasika:
https://kutilska.poradna.net/files/69541-42557287-jpg
Nastaviteľné motorové spínače podľa výkonu motora sú dobrá voľba, uchytené priamo na prístroji, prípadne frekvenčný menič, to je absolútna špica v ochrane. (drahá sranda).
Frekvenční měnič neslouží k ochraně, ale především regulaci otáček motoru, byť moderní měniče mají i ochranné funkce.
Pro rozběh motoru se používají přepínače hvězda - trojúhelník, skrz proudový náraz při rozběhu a tyto přepínače jsou automatické. Otázka jestli to má u tak slabého motoru význam.
Každopádně bych zapojení svěřil odborníkovi, možná se díky tomu vyvarujete požáru, zničení zařízení a podobně. Elektřina je docela silný živel a není záhodno ji podceňovat. Elektrikář to zapojí správně a bude vyhověno i legislativě, obzvláště, pokud bude zařízení sloužit pro komerční účely.
Hlavně se proboha neřiďte radami Nudy...
V prípade tohoto konkrétneho motora sa nesmie použiť zapojenie do trojuholníka (na 400V sieti). Takže len trojpólový vypínač. Rozbehové prúdy na normálnej sieti u tak slabého motora netreba riešiť.
Motory se snad dneska ještě převíjeji, alespoň učni to ještě dělaji (nedávno jsem viděl propagaci místního SOU a pořád se to učí), jestli to ještě dělá někdo komerčně opravdu netušim. Když jsem se učil já, tak jsme to dělali za režii (platila se akorát měď) a učiliště bylo rádo, že nemusíme utápět materiál ve cvičných motorech.
Jinak zapojení by mělo být tři fáze na ty tři volné šroubky. Tam, kde jsou klemy, nic nepřipojovat - střed hvězdy se normálně nikam nepřipojuje, jinak tam potečou proudy třetí harmonické (nechce se mi teď vzpomínat na jejich příčinu).
Jak se můžou upálit dráty to nechápu. Ani snad při nějakém pomalém vytahování. Motor může běžet (s nějakými omezeními) na dvě fáze, rozhodně by k takové závadě nemělo dojít (spíš hrozí zastavení a přehřátí, ale určitě na ustřelení drátů). Ani snad kdyby se při vypínání vodiče zkratovaly (mohla by zásuvka být vadná) a motor běžel jako generátor, by to nedalo takový proud, aby přepálil vodiče.
Chlapi mockrát vám děkuju za rady. Preventivně jsem objednal spouštěč motoru a zapojím to přes něj. Ještě dořeším napojení vývodu z převodovky na masomlýnek a bude dílo hotové. Takže ještě jednou všem moc děkuju.
