Zapojení cirkulárky

Kam je pripojen ten modrý v motoru?Proudový chranic bude fungovat i bez toho modrýho.

- Proudový chránič bude funkční vždy, pokud je správně zapojen a provozován.
- Pokud je motor spínán mechanickým vypínačem, nebude modrý vodič zapojen. Nemá tam žádnou funkci a proudový chránič dál bude hlídat "unikající proud". Nebezpečí vzniká při přerušení dodávky el.proudu, kdy může obsluha opomenout spínač v zapnuté poloze a po obnovení dodávky se pila nečekaně roztočí a může být nebezpečná. Toto zapojení se již v moderních strojích nepoužívá.
- Pokud je motor spínán elektromechanickým, nebo elektromagnetickým spínačem, bude modrý vodič zapojen podle funkce tohoto spínače - na blokovací cívku vypínače, nebo na spínací cívku stykače. Jedná se o modernější přístroje, které vypnou přístroj při přerušení přívodu elektřiny například při krátkodobém výpadku napájení, aby nezůstala pila (motor) zapnutá a při obnovení dodávky se sama nerozeběhla. Pokud by tato cívka byla zapojena na Ž/Z vodič, proudový chránič by vypínal, protože považuje proud cívky za "unikající - poruchový proud".
- Fázové vodiče se zapojí podle typu elektromotoru - pokud je zde nejasnost, vyfoťte štítek a svorkovnici - pomohu.
- Zelenožlutý vodič se spolehlivě spojí s kostrou ve svorce k tomu určené takovým způsobem, aby při vytržení přívodního kabelu došlo nejprve k odtržení fázových vodičů a až následně k vytržení Z/Ž vodiče od kostry spotřebiče. Celokvý odpor Z/Ž vodiče musí být včetně všech svorek a vidlice (laicky) "minimální" -cca 0,1 Ohmu, což je u delších kabelů někdy problém dosáhnout.
- Svorky: Konce lankových vodičů nikdy neupravujeme cínováním, ale lisovacími koncovkami nebo ručně vyrobeným očkem - podle druhu svorky. Cín není pružný a snadno se "otiskne" podle svorky. V případě jejího zahřátí se spoj uvolní a svorka vyhoří.
- Kabel - Pohyblivý přívod musí být na obou koncích bezpečně upevněn proti vytržení, pokud je veden přes ostré hrany, je nutné jej dodatečně chránit například návlekem a upevněním ochranné hadice - ohebné trubky (třeba zahradní hadice). Průchod kabelu do vidlice, spínače i motoru musí být utěsněn proti vnikání nečistot (hořlavé piliny a prach, tekutiny), které by mohly poškodit funkci přístroje, zkrat, nebo požár.

Obsáhlé? Možná ale pro někoho poučné

Děkuji, pěkně napsáno, většinu z těch věcí běžně dělám, jen mi nebylo jasné to s tím proudovým chráničem. Hlavní rozdíl v zapojení spočívá v provedení toho spínače jak čtu.

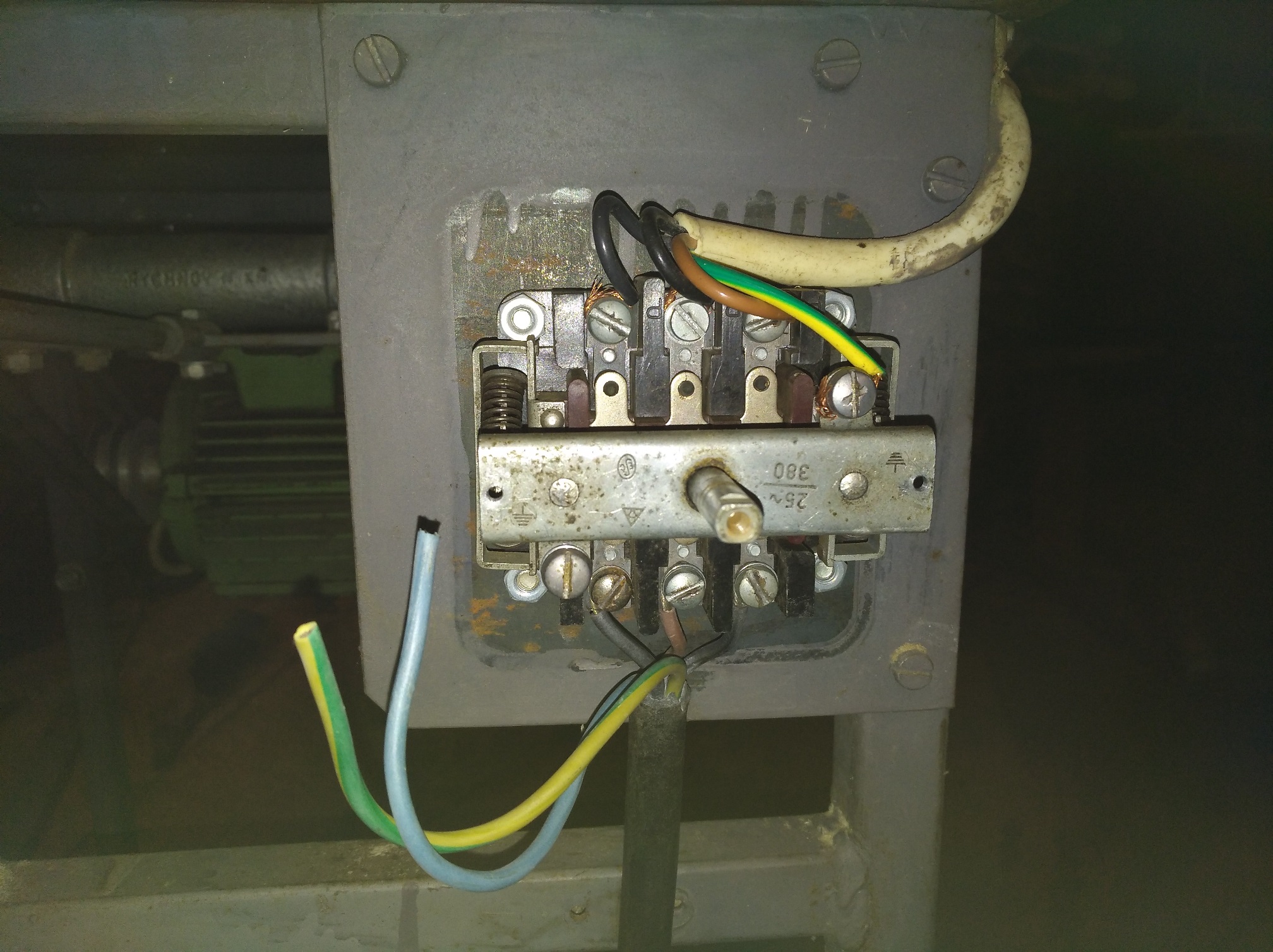

V mém případě je to klasický mechanický spínač (tahem zapni, stiskem vypni):

Riziko ponechání zapnuté pily při výpadku proudu mi je jasné.

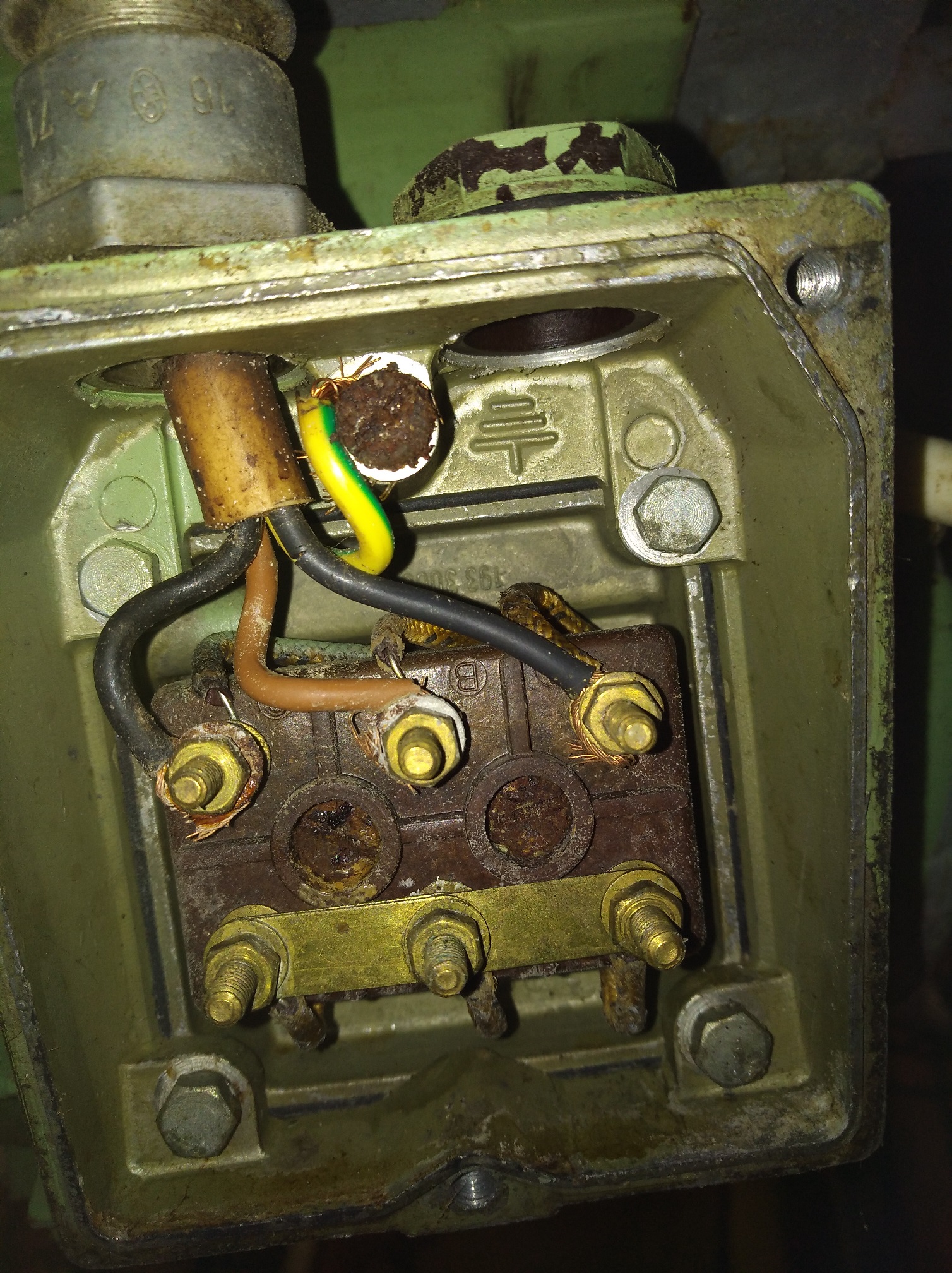

Zapojení v motoru a jeho štítek:

Dobrý den,
ten druhý zelenožlutý vodič u vypínače musí být také zapojen - na druhou zemnící svorku vypínače, aby byl propojen až na zemnící svorku motoru!

Ano, to vím, už to funguje.. Toto byla situace ze včerejška

Za mne v zásadě "elektricky" dobrý, jen u elektromotoru bych doporučil kostru upravit tak, aby se v případě vytržení kabelu vytrhla poslední, totéž u vypínače, kde navíc není žádný z kabelů zabezpečen proti vytržení a podle druhu vypínače soudím, že ani proti vniknutí dřevěných pilin a prachu - viz můj první koment (Ach ta rezavá svorka kostry motoru)
Přeji stále stejně dlouhé prsty i jejich počet

Ano, ten šroub ve svorkovnici je vyměněn, čekal jsem že si toho všimnete :)
Kabel kostry u vypínače jsem nechal delší tak, aby se vytrhl jako poslední a celý svazek vodičů drží svorkou k rámu, vše podle předpisů :)

Díky.
