Zapojení cirkulárky Dobrý den,

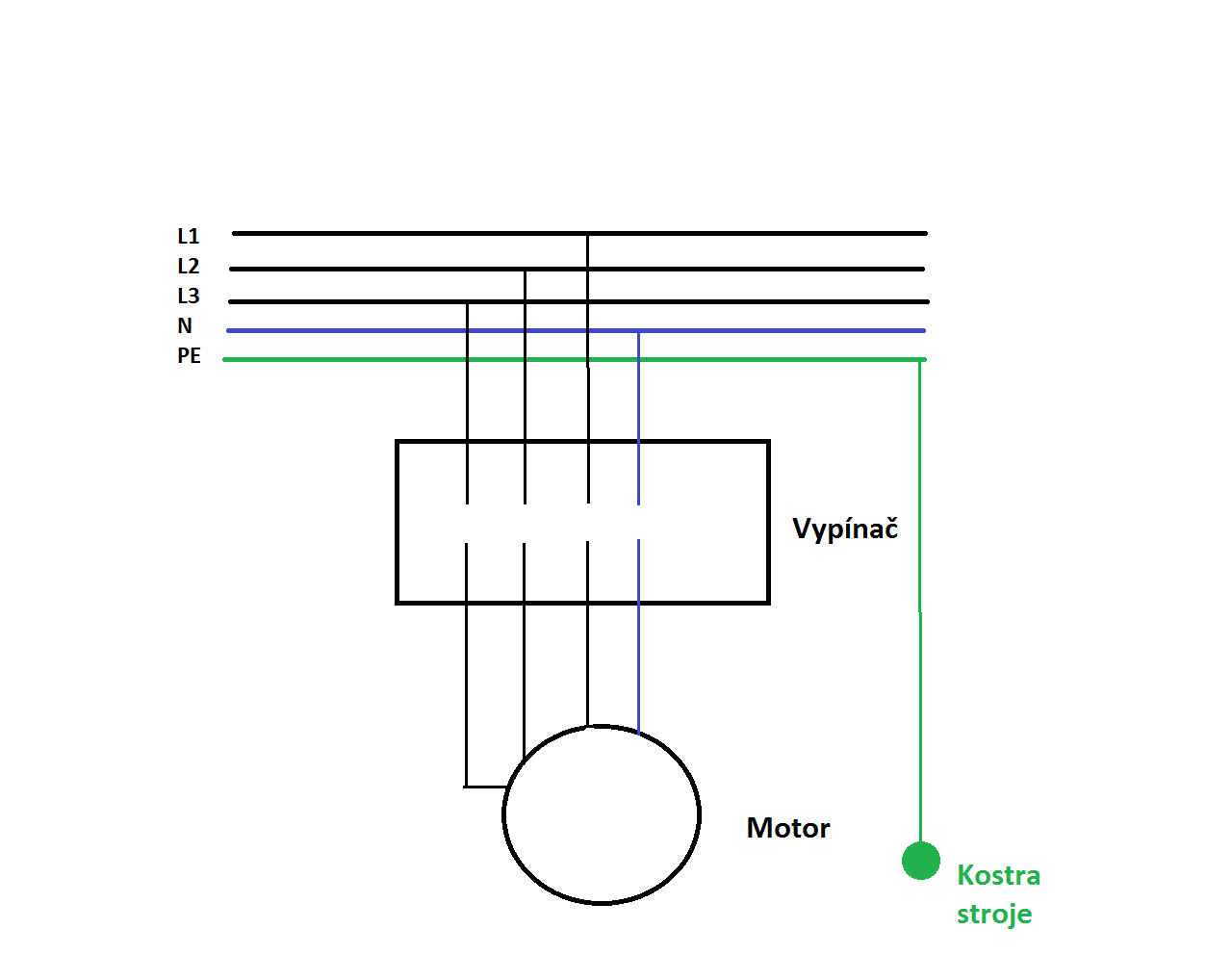

Chci zapojit starší 3f motor cirkulárky na 5-ti žilový kabel.
Původní zapojení 5-ti žilovým kabelem bylo tak, že N (modrý) vodič nebyl vůbec zapojen. Ve vypínači tedy byly 3f a 1 zelenožlutý (PEN), které dále šly do motoru.
V obvodu je nyní zapojen i proudový chránič, tak se chci zeptat, jestli při tomto uspořádání bude funkčí.
Děkuji
| Předmět | Autor | Datum |
|---|---|---|
| Dobrý den,
ten druhý zelenožlutý vodič u vypínače musí být také zapojen - na druhou zemnící svorku v… vitovec 07.01.2018 17:31 |
vitovec | |
| Ano, to vím, už to funguje.. Toto byla situace ze včerejška meridas 07.01.2018 17:45 |
meridas | |
| Za mne v zásadě "elektricky" dobrý, jen u elektromotoru bych doporučil kostru upravit tak, aby se v… mirektatra 07.01.2018 20:20 |
mirektatra | |
| Ano, ten šroub ve svorkovnici je vyměněn, čekal jsem že si toho všimnete :)
Kabel kostry u vypínače… poslední meridas 07.01.2018 21:35 |
meridas |
Zpět do poradny Odpovědět na původní otázku Nahoru
Dobrý den,
ten druhý zelenožlutý vodič u vypínače musí být také zapojen - na druhou zemnící svorku vypínače, aby byl propojen až na zemnící svorku motoru!
Ano, to vím, už to funguje.. Toto byla situace ze včerejška
Za mne v zásadě "elektricky" dobrý, jen u elektromotoru bych doporučil kostru upravit tak, aby se v případě vytržení kabelu vytrhla poslední, totéž u vypínače, kde navíc není žádný z kabelů zabezpečen proti vytržení a podle druhu vypínače soudím, že ani proti vniknutí dřevěných pilin a prachu - viz můj první koment
(Ach ta rezavá svorka kostry motoru)
Přeji stále stejně dlouhé prsty i jejich počet
Ano, ten šroub ve svorkovnici je vyměněn, čekal jsem že si toho všimnete :)
Kabel kostry u vypínače jsem nechal delší tak, aby se vytrhl jako poslední a celý svazek vodičů drží svorkou k rámu, vše podle předpisů :)
Díky.
