Kuchyňská zářivka - rozsvítí jen konce trubice

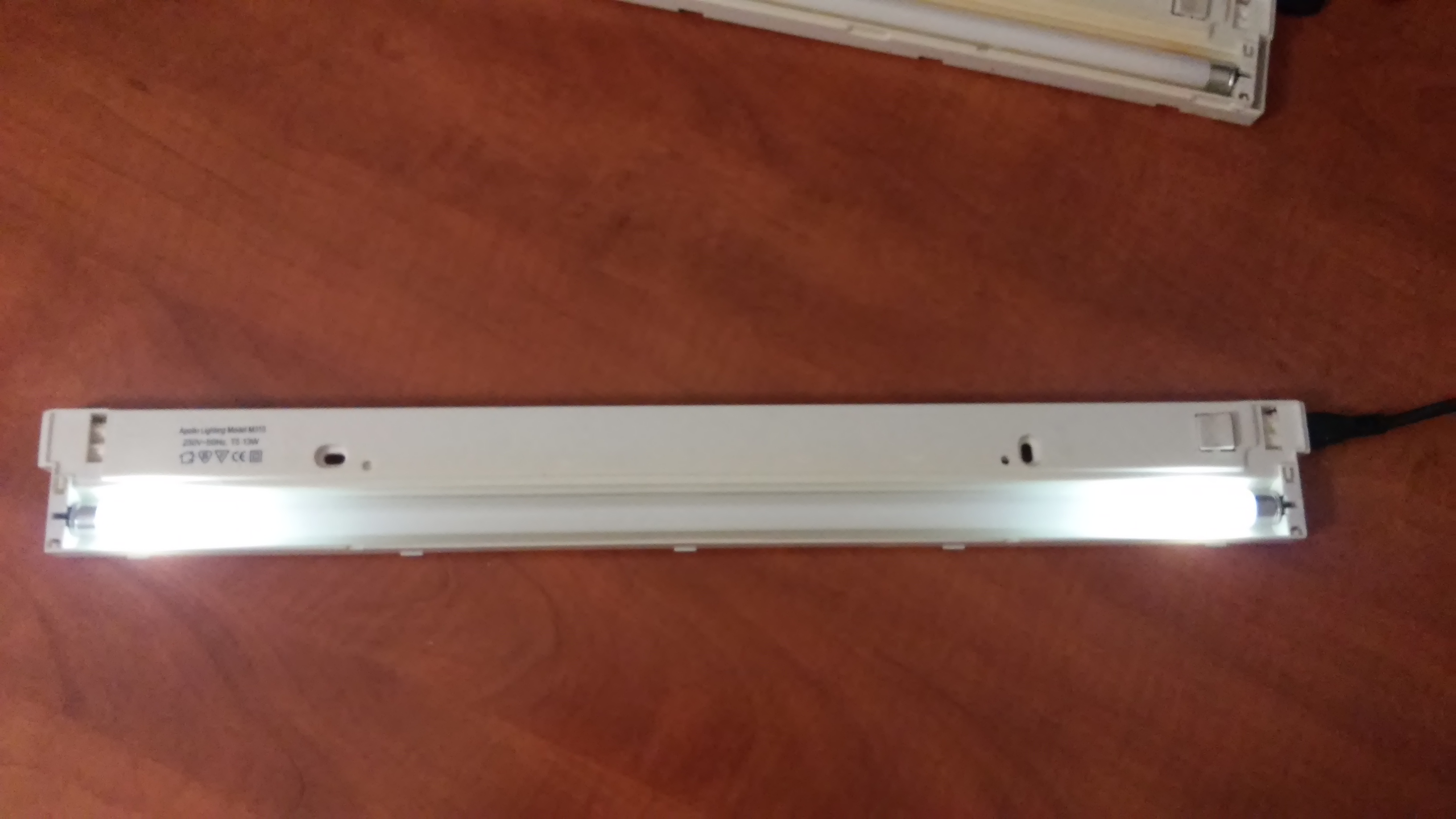

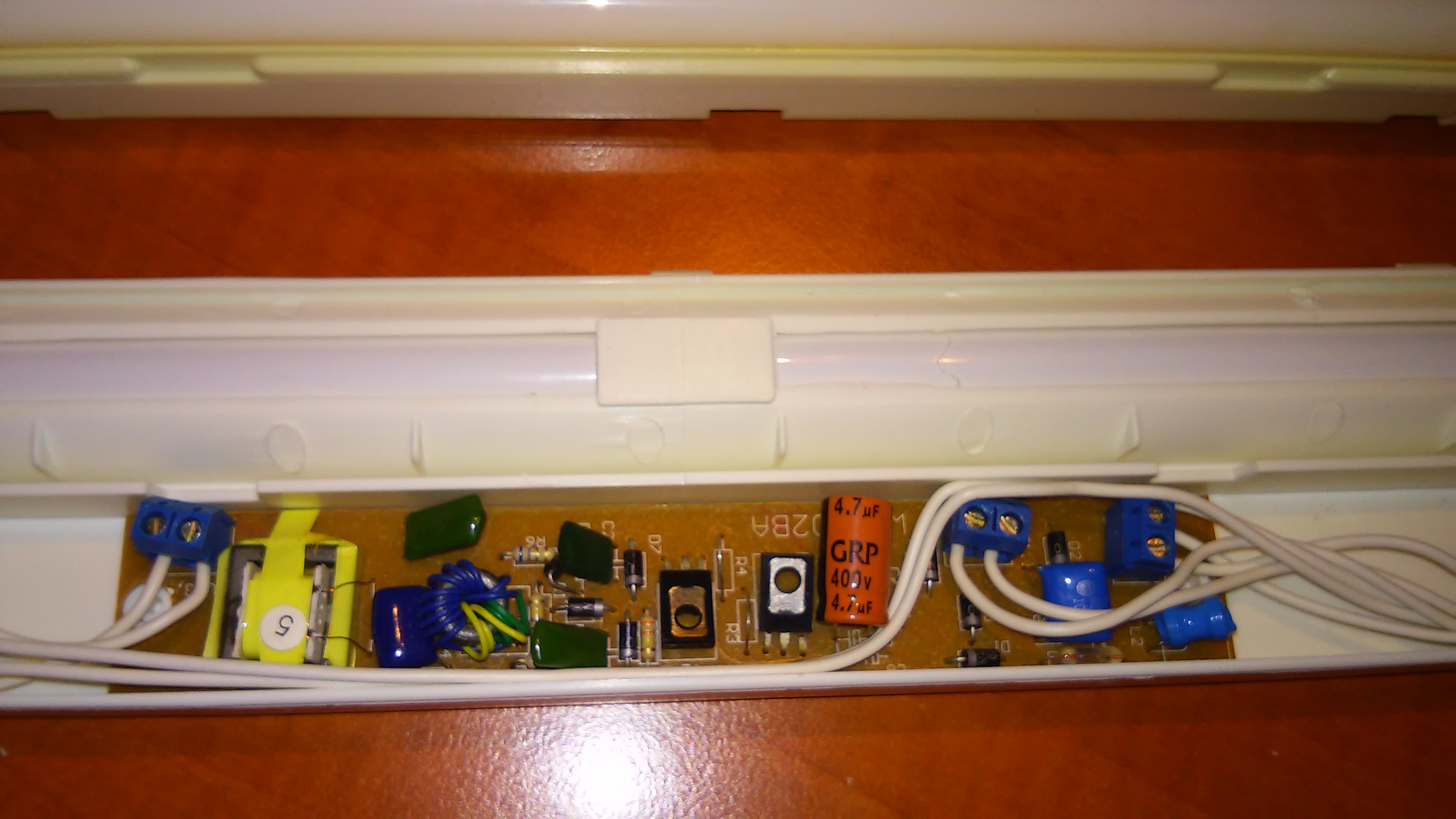

Přikládám fotku polosvítící trubice a fotku elektroniky uvnitř.

Věštit zatím neumím, ale v dohledné době se to naučím.

Ano, kondenzátory pokud jsou sračkoidní stárnou jak první. Postupné snižování kapacity někdy nevadí, dokud se nedostane na kritickou mez. Zkus kondík vypájet a změřit ho. Důležitý parametr vedle kapacity je i ESR.

Sorry, myšlenkama v hajzlu, zapoměl jsem dodat. Tu jsou.

Kondíky asi zkusím jako první, v práci nějaký snad najdu.

To už je lepší.
Ano, zkus kouknout na ten 4u7/400V. Plus bych ještě zkontroloval ten modrý u trafíčka, taky někdy bývají "vyschlé" (vyschlé ne, ale mají mikroprůrazy, které snižují kapacitu) - dá se na to narazit v PC zdrojích.

Konce svítí, takže žhaví. Hledej u trafíčka kondík v řádu nF (10k, 6k8, 4k7 nebo tak něco, někdy jsou dva v serii) na velké napětí (obvykle 630V). Nejspíš bude seklý.

Seklý myslíš proražený?
U trafa je jeden 47nF, bez označení napětí. Je to ten tmavěmodrej na fotce. Když ho srovnám jeho velikost s tím světlemodrým na druhé straně (100n, 400V), tak odhaduju, že by to při těch 47n vzhledem k velikosti mohlo být těch kýžených 630V. Zkusím ho sehnat.

47 je nějak moc, čekal bych spíš 4,7. Ale vzhledem ke stáří 7 let bych začal tím elytem.

Přesnej popis je 47nJ5. Vedle je ještě zelenej kondík 6n8J1.
Pochybuju, že by to J5 a J1 mělo nějakej další význam v označení kapacity. To by musel být číňan hodně velkej debil, aby to takto komplikoval.
OK, začnu tím elytem, jak jsem psal výše, bude nejsnadnější ho sehnat, určitě v práci něco takovýho používáme.

J bejvá označení tolerance 5%. začal bych tím elytem, potom tyhle dva.

OK, dík.

Takže elyt vyměněn, stále nezapaluje.

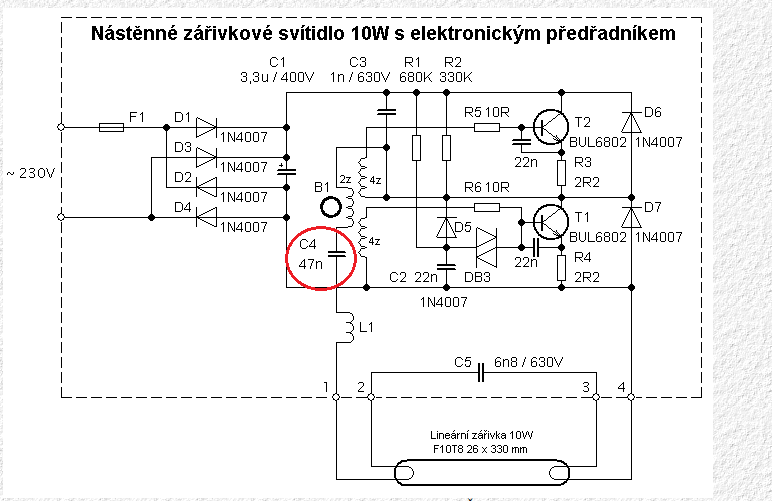

Našel jsem schéma předřadníku, pasuje to téměř na to moje:
reverz08.html
s malým rozdílem, že C4 (z danykova schématu) je přesunut mezi cívku L1 a trafí B1. A taky tam mám o pár 22nF kondíků míň.

Danyk píše ještě tohle:

Častou závadou předřadníku je proražený C5.

Takže tohle asi bude další adept na výměnu.

Edit: Bingo, multimetr píská, kondík proražen, hajzl nalezen.

Akurat som ti to chcel napisat :)

Kdybych nebyl línej a googlil rovnou, už to mohlo dneska svítit. V zářivkách se zas tak moc nevyznám, o to cennější zkušenosti jsem získal.
A alespoň to může pomoct někomu dalšímu, našel jsem tady na poradně jeden stejnej dotaz, jehož řešením bylo vyhození zařízení a nákup novýho.

V zářivkách se zas tak moc nevyznám

Ja tiez nie, ale ten C5 tam je najviac "exponovany" do zataze. Plus ten 47n. Ostatne su len srandicky. (P.S: keby nepomohol C5 tak potom by som sa zameral na polovodice - diody a trandaky ci nie su prerazene)

Kdyby byly proraženy polovodiče, tak by IMHO ani nežhavily/nesvítily konce trubice.

Tak keby to slo z 230V len na polvlvnu apod ktovie co by to robilo. Ked si ale uz zmeral ten C5 tak je na vine on :)

Sehnal jsem jen kondíky 10n, zato na 1000V Dal jsem je tam, funguje, svítí. Vyřešeno, díkec všem účastníkům.

zdravím ve spolek,

Mám velmi podobný předřadník. Je ke kuchyňské zářivce - 15W. Schéma, které našel Prasák, téměř pasuje i na ten můj. Akorát tam nemám ty 22nF kondíky(jako Prasák) a nemám tam jeden kondík u toroidu. Hodnoty některých součástek jsou taky trochu jiné. Nicméně,

můj dotaz je na tu pojistku. Jakou má hodnotu? Ta má je po vyhoření předřadníku zničena taky. Tyto skleněné pojistky neznám. Jakou rychlost, na jaké napětí a na jaký proud tam dát pojistku? Děkuji

A druhá otázka je k tomu diaku DB3BL. Jak se měří? Tester diod na měřáku mi píská v obou směrech. Jsou to dvě diody proti sobě spojené buď anodou, nebo katodou. Takže by měl být zavřený pro tester v obou směrech,ne? A až po určitém napětí by měl otevřít a být pro pípák němý, ale s úbytkem napětí,ne?

Otázka č.3. Jaký je váš názor na trubice, které jsou už staré. Může načatá trubice vyhořet předřadník? Nikdo mi není schopen říct, jestli ta trubice už blbě startovala, než předřadník vyhořel. Je to už pár let.... Jestli je pravda, že načatá trubice způsobuje ničení předřadníku, nechtěl bych předřadník opravit, zapnout světlo, a mít vyhořelý předřadník nanovo....

(jinač, má vyhořelé 4 z 5ti odporů, pojistka a oba tranzistory. Kondíky se zdají být ok. Diody jsou taky ok(a nevím ten driak) )

děkuji

Dneska je asi jiná doba, všude samé ledky.
Sám jsem byl nedávno překvapený, jak ledky pokročily, žádné nazelenalé hrůzné světlo v kterém nejde rozeznat ho.no od trávy, dneska je světlo z kvalitních ledek velmi podobné žárovkám a cena je v pohodě.
Takže když popisuješ jak je tam kdeco vyhořelé, jedině z výukových důvodů to spravovat, jinak výhoz, a nahradit.

JJ, LEDky taky zvažuji. Ale je mi ten předřadník a světlo líto hodit do moře, když se to dá, doslova za 15kč opravit(nepočítám trubici).

A jak píšeš o výukových důvodech, tak je to taky pro mne taková škola.... Nejsem opravář, ale v takových drobných elektro opravách zase tak moc netápu. Pájet umím a změřit součástky povětšinou taky. Něco se učím za pochodu(třeba jako ten diak). A těch součástek v tomto předřadníku je fakt málo. Mám ovšem i předřadník k zářivce(36?W) a tam je součástek násobně více. Plno smd součástek a několik "švábů". To bych asi koupil nový a starý zahodil do, potažmo, moře(popeláři to pak vnutí Asiatům a ti to do toho moře nahážou za nás čistotné Evropany)

ad 2 Diak by měl být pro běžný měřák jako rozpojený obvod. Spínací napětí diaků se pohybovalo někde v okolí 30V (řekněme 25-50), měřáky mají na diodovém rozsahu když to velmi přeženu nějakých 5V (většinou něco přes 2V pro rozsah 1.999V, na odporovém rozsahu potom ještě 10x míň). Mám jen jediný, který má 30V, takže se s ním daji měřit i zenerky. Testoval bych ho asi po zapojení do střídavého obvodu s odporem, koukal bych se na napětí a proud, ale pokud ho malý multimetr vidí jako kus drátu, je na sto procent vadný (alespoň podle mě a toho co vím o diacích).

ad 3 U kompaktních zářivek je to standardní chování. Kdysi jsme se o tom bavili se světlaři, kteří mi popisovali i důvod (zvyšuje se nějaké napětí nad mez, na kterou je předřadník navržený, ale stává se tak většinou v době, kdy už je trubice za svou ekonomickou životností). Tipoval bych tranzistory T1 a T2 nebo jejich diody, protože nic jiného snad normálně odejít nemůže. Ale tam je ten předřadník na jedno použití. U oddělených předřadníků bych čekal, že toto mají nějak pojištěné třeba lepším dimenzováním součástek.

Je div, že když odešla pojistka, že vůbec něco přežilo, pojistka v podobných obvodech slouží jako úplně poslední záchrana před požárem (nechrání polovodiče, na to nemá). Já bych dal to nejmenší, co vydrží, aby měla vůbec smysl. Za tím účelem bych si změřil jak vypadá proud za chodu a taky po zapnutí v různých okamžicích sinusovky (když jsme si s tímto hráli, vycházel u podobných obvodů, ale i u žárovky nejhůř okamžik těsně před 90° tedy před maximem napětí). Pokud bych neměl tu možnost, vycházel bych při odhadu šoku z kondenzátoru C1 (a D1 až D4) do kterého po zapnutí vlítne plný proud.

děkuji za objasnění. Tu pojistku, to jsem si taky říkal, že by to mělo být něco, co je těsně nad max.proudem po zapnutí. Zkusím si půjčit ručičkový měřák. Osciloskop možnost nemám....

Přikládám foto pojistky a předřadníku. Jeden tranz.už jsem vypájel na měření. Je tam možno vidět několik propálených odporů
