Dobrý den kutilové , profesionalové , bastlíři,

Mám pro vás problém s jakým se teď stálé potýkám.

Jedná se o běžecký pás energy-run-tp_6296 .

Při zapnutí naběhne obrazovka všechno je OK. Nicméně když se zapne jakákoliv rychlost i nejmenší vypadne okamžitě jistič 16B. Přitom je běžecký pás bez výškového nastavení do jiné pozice než 0.
Když jsem měřil odpor na vinutí stejnosměrného kartačového motoru. Regulovaný je PWM regulací.

Motor Nordictrack 2.6 CHP Treadmill Motor 2.8 HP

Pokud jsem odpojil motor od napájení ani obrazovka se nespustila.

Máte někdo nějaký nápad ?

Předmět Autor Datum
Dobrý den,základní otázka,běželo to někdy na stávající jistič?Při hledání motoru nacházím,že je na 1…
Lubomír 05.12.2019 12:58
Lubomír
Ano běželo. Nicméně na tom běžel chlap 115kg a limita je 130kg myslím. Poté už se pás nerozbehl. Tak…
Kukik 05.12.2019 14:32
Kukik
Dobrý den,hledat,vylučovací metodou,jestli s tím jde otočit ručně,kontrola převodu,jestli se někde n…
Lubomír 05.12.2019 14:49
Lubomír
Ručně s tím točit lze.prevody jsou taky v pořádku se mi zdá. Než to vypadne tak to sebou škubne. Viz…
Kukik 05.12.2019 15:08
Kukik
Děkuji
Kukik 05.12.2019 15:10
Kukik
Motor by problem být neměl jak ho odpojíme od napájení tak se nerozjede však ani menu a přitom jsou…
Kukik 05.12.2019 15:23
Kukik
Nevidím zapojení,ale to ostatní může běžet až po zatížení odběrem motoru,prvotní nápad,zapojit místo…
Lubomír 05.12.2019 16:00
Lubomír

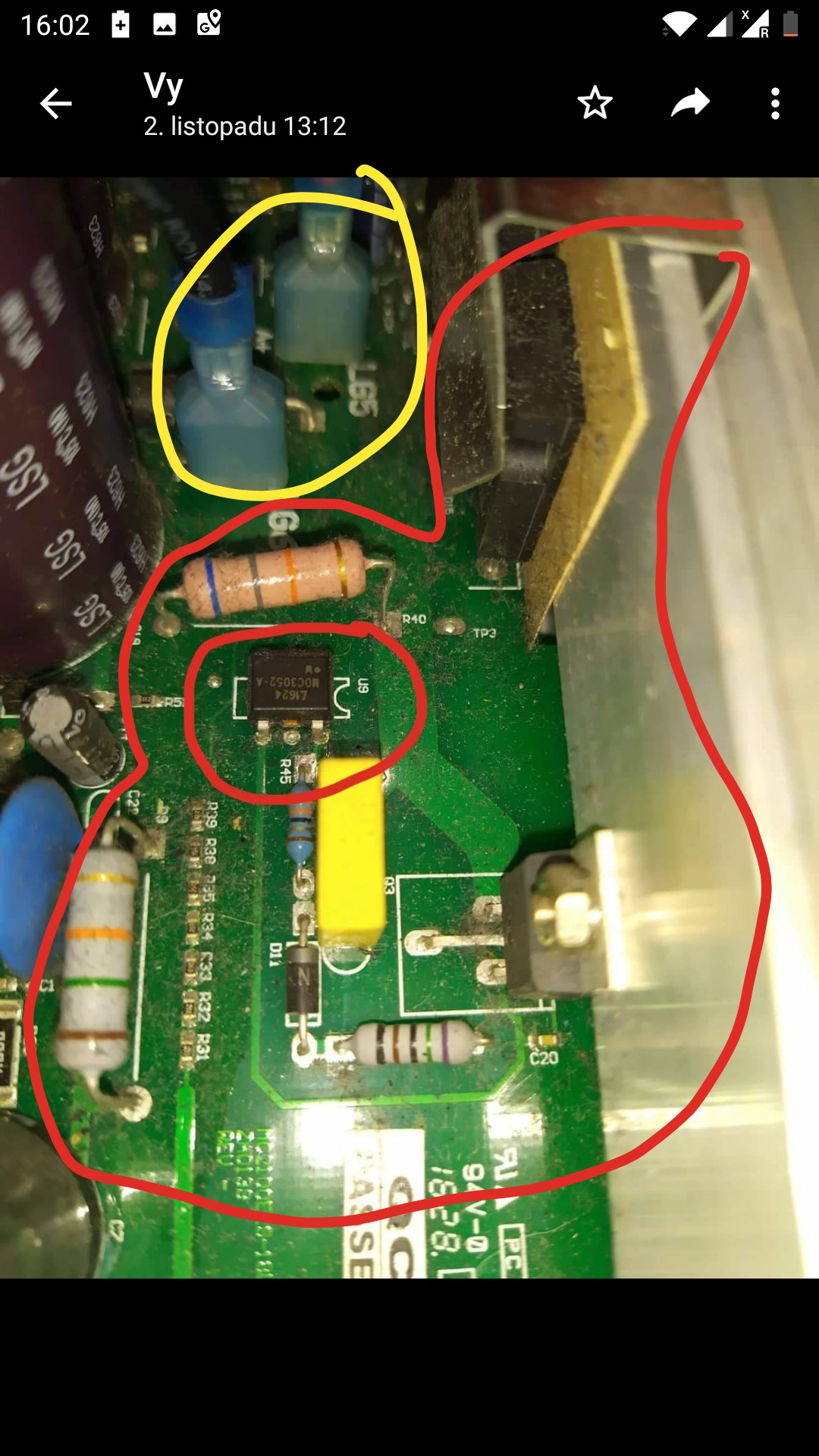

Žluté jsou svorky pro napájení motoru. Červené regulace motoru dle mě.
Kukik 05.12.2019 16:04
Kukik
Jděte cestou nejmenšího odporu,nejde motor,jen škubne,vypadá to na mezizávitový zkrat na rotoru.Vyjm…
Lubomír 05.12.2019 16:22
Lubomír
Dobrá v té nejhorší variantě to bude motor. Chci ještě otestovat ty mosfety na desce.
Kukik 05.12.2019 16:32
Kukik
Pokud nevíte jak mosfety měřit,tak mohou odejít,uvědomte si,že je vše OK dokud nepřipojíte motor,dří…
Lubomír 05.12.2019 16:40
Lubomír
To máte pravdu. Tohle rozhodně vyzkouším. I rozběhnout ho bez zátěže čili odmontuji ho ven a vyzkouš…
Ektor 05.12.2019 16:49
Ektor
V první řadě bych vyzkoušel výkonové prvky, tranzistor, co je na chladiči. Mezi žádnými vývody nesmí…
Zerozero 06.12.2019 14:22
Zerozero
Děkuji vyzkouším.
Ektor 06.12.2019 21:13
Ektor
Dnes jsem se k tomu dostal. Pás kdyz připojení k síti chrci i když není zapnutý. Když ho zapnu je zv… poslední
Ektor 13.12.2019 17:00
Ektor

Dobrý den,hledat,vylučovací metodou,jestli s tím jde otočit ručně,kontrola převodu,jestli se někde nesekl.Potom na kotvě ohmmetrem proměřit odpory na vedlejších lamelách,musí být stejné hodnoty.
Nevidím do stroje,píšete,že po odpojení motoru nic nejde,je třeba motor odzkoušet samostatně.Také mohlo vyhořet něco na řídící jednotce v závislosti spuštění motoru.Hledat,měřit,jiného nezbývá:-)

Ručně s tím točit lze.prevody jsou taky v pořádku se mi zdá.
Než to vypadne tak to sebou škubne. Vizuálně , že by bylo něco prasklé , vyhořelé určitě ne. Ovšem funkčně to je jínam

Řídící jednotku budu muset vyndat a otestovat zvlášť také zvlášť motor. Jak říkáte.

Jděte cestou nejmenšího odporu,nejde motor,jen škubne,vypadá to na mezizávitový zkrat na rotoru.Vyjměte uhlíky a změřte vždy dvě vedlejší lamely ohmmetrem na komutátoru,hodnoty musejí být stejné ,měříte mezi první,kterou si zvolíte a druhou,druhou a třetí,třetí a čtvrtou atd dokola až budete u první zvolené.Pokud bude zkrat,nebo přerušený obvod,ohmmetr to ukáže.:-)

Pokud nevíte jak mosfety měřit,tak mohou odejít,uvědomte si,že je vše OK dokud nepřipojíte motor,dříve jistič nevyskočí,možná se pletu,ale sázím devadesát procent na motor.Změřte přívody k motoru pokud tam je napětí,tak zkusit něčím zatížit,navrhuji stovku žárovku,nebo i výkonnější.:-)

V první řadě bych vyzkoušel výkonové prvky, tranzistor, co je na chladiči. Mezi žádnými vývody nesmí být zkrat.
Lze předpokládat, že pokud je motor řízen PWM regulací a řídicí tranzistor by byl proražen, tak po zapnutí motor dostane plné neřízené napětí a vznikne značný nárazový proud. Ten může jistič vyrazit.
Mezizávitový zkrat na komutátorové kotvě nebývá tak dramatický. Většinou motor točí a táhne jiskru až dokola. Pojistky vyrazí až po chvíli. (ale vyloučit se to nedá).
Pokud lze stroj nahodit s odpojeným motorem a místo něj připojenou zátěží, třeba žárovkou, mělo by jít regulací řídit jas žárovky. Pokud by regulace jas žárovky řídila, bude to asi opravdu motor. Pokud by žárovka svítila naplno, tak regulace.
