časove rele
Zdravím tu všechny elektrikáře.
Bych potřeboval 5V relé, které budu spínat tlačítkem.
https://www.aliexpress.com/item/5Pcs-5V-12V-24V-20A-DC-Power-Relay-SRA-05VDC-CL-SRA-12VDC-CL-SRA-24VDC/32836198919.html?spm=2114.search0104.3.22.38b520b093a9mf&ws_ab_test=searchweb0_0,searchweb201602_2_10152_10151_10065_10344_10068_5722815_10342_10343_10340_5722915_10341_5722615_10696_10084_10083_10618_10304_10307_10302_5722715_5711215_10059_308_100031_10103_10624_10623_10622_5711315_5722515_10621_10620,searchweb201603_25,ppcSwitch_5&algo_expid=9cd888b5-acdf-4ef9-b5a3-174993a6011d-3&algo_pvid=9cd888b5-acdf-4ef9-b5a3-174993a6011d&priceBeautifyAB=0
Potřebují však, aby při zmačknutí tlačítka se relé seplo jen na vteřinu.
Nějaký plánek??
Nebo něco hotové od Číňanu?
Já to řeším PIC12F508, diodou a tranzistorem - 30 Kč.
Dá se koupit hotovka např. zde: https://arduino-shop.cz/arduino/1237-modul-casoveho-zpozdeni-s-rele-1458425250.html
Jaké je určení?
Pokud to má být určeno např. pro bodovou svářečku, pak relé není dobrý nápad.
Jednoduché zpoždění se dá udělat kondenzátorem + odporem.
Jinak číňan dělá cokoliv, tohle ber to jako příklad, co hledat:
https://www.aliexpress.com/item/Adjustable-Cycle-Timer-Delay-On-Off-Switch-Relay-Module-DC-5V-12V-24V-15min-60min-Timer/32822697344.html
Není to pro bodovou svářečku.
Mně by zajímalo to řešení s kondenzátorem a odporem.
Stačí mít za napájecím vypínačem připojený kondenzátor. Při zapnutí se nabije kondenzátor, který to po odpojení napájení bude chvilku držet.

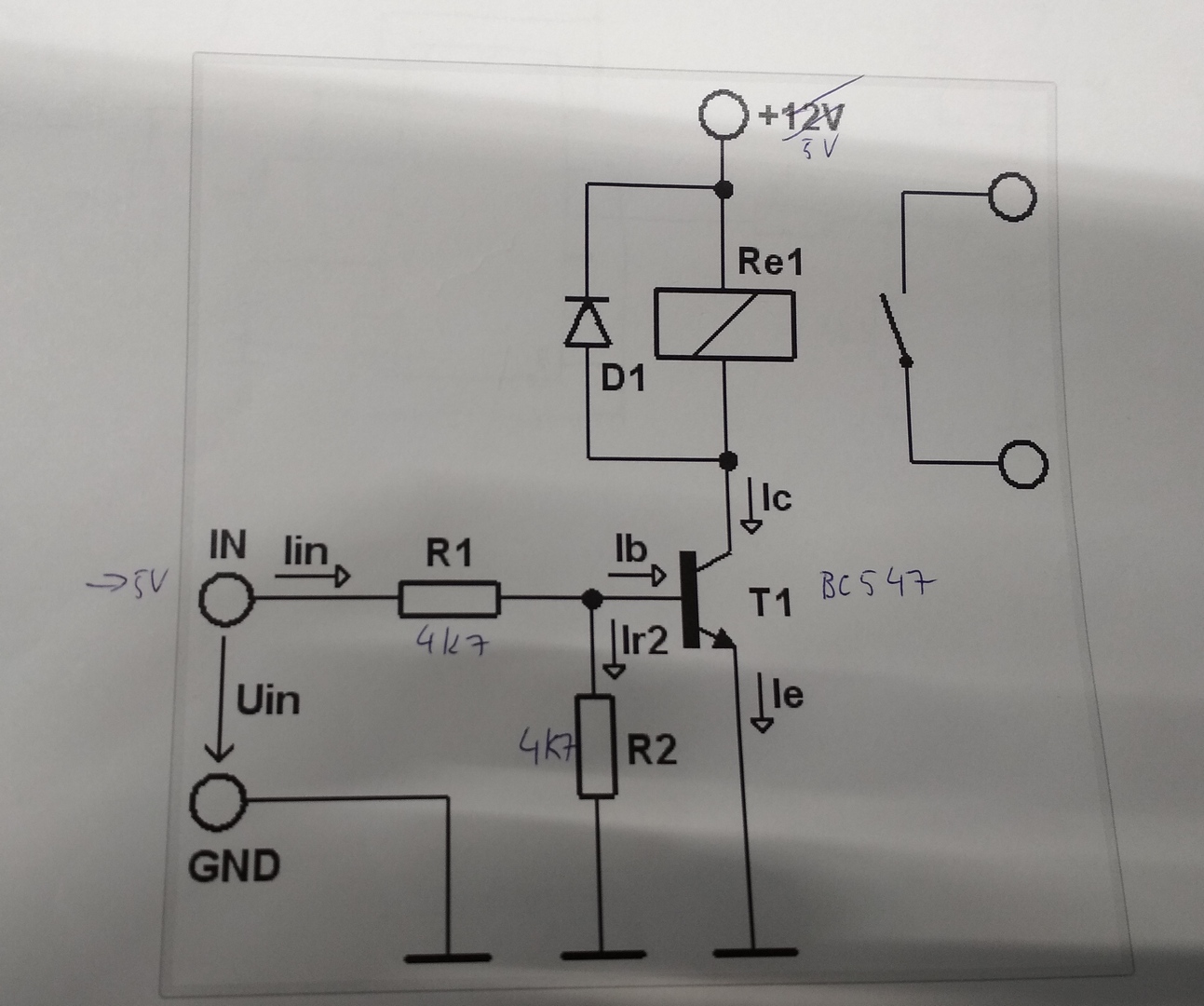

Schéma v příloze.
Tlačítkem přivedeš napětí 5V na vstup. K odporu R2 paralelně kondenzátor, ten bude určovat časovou konstantu.
To však řeší jen přidržení relé. Jinak bude relé sepnuto po celou dobu stisku tlačítka. Pokud bys to chtěl řešit i vypnutí relé při dlouhodobým stisku, byla by třeba nějaká úprava na vstupu, možná by to řešil kondík do série na vstupu.
To Jan Fiala.
Tak to nechci
Chci to tak, že když zmáčknu tlačítko,se relé sepne a po vteřině rozepne i když to tlačítko bude furt seple.
To Prasak.
Není to nějak složité s tým tranzistorem?
Rele budu spinat mechanickým tlačítkem.
Spiš se mi libí ten nápad od pana Fialy.
Ale kondík by byl furt nabitý a když zmáčknu to tlačítko, tak by se kondík vybil a podržel na chvilku to relé seple
Na tvoje použití už bude vhodnější něco s logickými hradly, ale nechce se mi teď s tím moc hrát. Možná později.
Otázka je, zda bys to byl schopen zbastlit, když ti tranzistor přijde složitý.
Nikde nepíšeš jaký relé, na jaký napětí, tak se těžko radí. Pro malá relátka třeba na 12V můžeš zkusit zapojení níže. Kondenzátor se musí dát takový, aby přes něj relé přitáhlo a odpor takový, aby přes něj relé nepřitáhlo.
Pak bys to musel resit pomoci rele s vice páry kontaktů. Stisknutí tlačítka by seplo relé a současně by jeden pár kontaktů přerušil napájení relé přes tlačítko. Po sekundě by se pak relé rozeplo. Ale pokud bys držel stále tlačítko, došlo by k opětovnému sepnutí.
To bude vončo, děkují
Jinak relé bude na 5V.
