Přidat otázku mezi oblíbenéZasílat nové odpovědi e-mailem Tlačítko jako vypínač

Dobrý den, potřeboval bych Zjistit, jak udělat z tlačítka vypínač. Potřebují místo kolébkového vypínače udělat asi logický obvod, který by při stisku tlačítka třeba sepnul relé a při opětovném stisknutí ho rozepl. něco podobného jako zapínání počítače.
Napadlo mě jedno zapojení, které je přiloženo jako obrázek, ale nevím jestli by to fungovalo.
Předem děkuji za jakékoliv rady či nápady.

Předmět Autor Datum
řešilo se tu nedávno, máš tam odkazy na zapojení. http://kutilska.poradna.net/q/view/97703-rele-norm…
jirka44 09.10.2014 12:03
jirka44
No abych to ještě přiblížil, vyrábím do pc "lapičku" na 12V, která bude na stole když bude zapnutý P…
frekwence1 09.10.2014 12:09
frekwence1
Nevím, jestli se to ještě dá sehnat, ale taková tlačítka dřív byla u nočních lampiček (jednou stiskn…
Yarda 09.10.2014 13:03
Yarda
Právě že už ne, ale musí to jít nějak udělat přes logický obvod
frekwence1 09.10.2014 13:11
frekwence1
Potrebujes klopny obvod alebo binarny citac, staci jeden bit z neho. Cely trik je v tom ze ten klopn…
MM.. 09.10.2014 16:38
MM..
jestli se to ještě dá sehnat, normálně se stále prodávají, v každým bauhausu. I v GME něco podobnéh…
jirka44 09.10.2014 15:10
jirka44
a to relé funguje na 12VDC tak, že bych tlačítkem přepínal to relé?
frekwence1 09.10.2014 13:21
frekwence1
na ovládání jednoduchým tlačítkem tam musíš mít klopný obvod. Tohle schema už jsi viděl?
jirka44 09.10.2014 15:09
jirka44

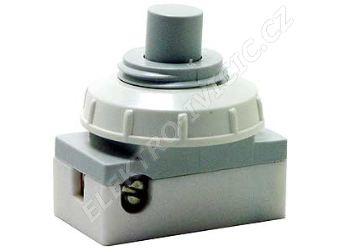

asimá na mysli tohle:
paul 09.10.2014 17:08
paul
jj, lampičkový vypínač, furt se prodává, mám tu tři v šuplíku:-)
jirka44 09.10.2014 17:35
jirka44
Ne, tohle mam doma ale funguje jako tlačítkový vypínač (vymáčknuto - off/zamáčknuto - on), ale já po…
frekwence1 09.10.2014 22:22
frekwence1
v tom případě použij klopný obvod a neovláej ho pomocí kontaktů ale Halovým generátotrem tedy bezkon…
paul 10.10.2014 13:16
paul
no možná jo, nejsem elektrikář, ale nevím proč tam jsou 3 diody 4004? a jestli by to fungovalo na 12…
frekwence1 09.10.2014 22:29
frekwence1
nevím proč tam jsou 3 diody 4004? a jestli by to fungovalo na 12V. co k tomu dodat. Možná by stačil…
jirka44 10.10.2014 07:37
jirka44
Je-li to na 12V třeba tak stačí udělat jednoduchý klopný obvod jakých jsou na googlu milióny schémat…
IkaSGC 10.10.2014 08:14
IkaSGC
Jo, taky dobrá a jednoduchá finta. Akorát tomu autorovi tišťáku bych jedničku nedal.
jirka44 10.10.2014 09:03
jirka44
Myslíte danyka ? No on dělá věčinou rychlé broušáky protože mu nejde ani tak o vzhled a použití ale…
IkaSGC 10.10.2014 10:24
IkaSGC
Myslíte danyka ? ne, ten tišťáček mu navrhoval kamarád.
jirka44 10.10.2014 11:37
jirka44
Jo tak to jo :) nevšiml jsem si. Máte pravdu, je takový divný. Ten BeC bych určitě pootočil. Ta šikm…
IkaSGC 10.10.2014 14:24
IkaSGC
ano něco takového jsme hledal, pokud bych potřeboval větší zátěž tak spotřebič bude relé :)
frekwence1 10.10.2014 11:21
frekwence1
Pokud by byla zátěž na ten mosfet moc vysoká tak by teoreticky mělo stačit přidat stejný shodný para… poslední
IkaSGC 10.10.2014 14:28
IkaSGC

No abych to ještě přiblížil, vyrábím do pc "lapičku" na 12V, která bude na stole když bude zapnutý PC, ale chci aby to bylo spínané na předním panelu PC, kde bude jen jedno tlačítko a regulace potenciometrem, který bude regulovat led diodový pásek na 12V v případě práce na PC v noci.

Ne, tohle mam doma ale funguje jako tlačítkový vypínač (vymáčknuto - off/zamáčknuto - on), ale já potřebuji to že máčknu na tlačítko(spojím na okamžik kontakty) a diody se rozsvítí. A když je budu chtít vypnout, tak máčknu opět na to samé tlačítko a diody zhasnou. Regulaci diod budu mít potenciometrem 2.5k lineární kdy svítí asi při 4-5V až po plný svit diod.

no možná jo, nejsem elektrikář, ale nevím proč tam jsou 3 diody 4004? a jestli by to fungovalo na 12V. mozná i něco na tento způsob "http://www.8bitu.cz/clanek/jednotlacitkovy-on-off- spinac/" a spínat to relém, ale moje "elektrikářské" schopnosti jsou tak nějaké diody, odpory, občas kondík jako vyrovnávač napětí a vypínače. samozřejmě na propojení drátky a klasickou pájku s cínem.

nevím proč tam jsou 3 diody 4004? a jestli by to fungovalo na 12V.

co k tomu dodat. Možná by stačilo si ten článek přečíst. Dal jsem ti už dva odkazy na odzkoušená a fungující zapojení s CMOS4013. To neznamená, že by to nešlo vyřešit i jinak, ale 4013 je laciný a dostupný obvod, který chodí na libovolné napětí mezi 5 a 15 V.

Myslíte danyka ? No on dělá věčinou rychlé broušáky protože mu nejde ani tak o vzhled a použití ale vymýšlí to jen tak pro zábavu. Jako elektrikář je to naprostá jednička v oboru. Nemá k Teslovi daleko :D. Je schopen jen tak z nudy postavit televizi za použití osciloskopové obrazovky a nebo sestrojit Rentgen pomocí staré SSSR elektronky. Je to prostě profík a narodil se asi s usměrňovací diodou míto pupeční šňůry. ;)

Pokud by byla zátěž na ten mosfet moc vysoká tak by teoreticky mělo stačit přidat stejný shodný paralerně k tomu T2. Oba by tedy spínali stejně a proud by se mezi nimi podělil rovnoměrně. Tedy proudová zatížitelnost by byla dvojnásobná či trojnásobná podle množství paralerních T2. Otázkou je jen spínání jak by je utáhlo ale i to by se dalo pošefovat mírnou úpravou.
