Přidat otázku mezi oblíbenéZasílat nové odpovědi e-mailem Časové relé zapojení

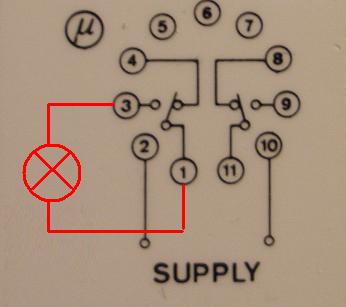

Prosím o radu zapojení časového relé - schéma na obrázku. Možná je to až stupidně jednoduchý, ale nevím si rady. Z výkresu jsem pochopil, že má nezávislé dva spínací okruhy, na kontakt 2 a 10 přívedu 230V??? A zátež (spotřebič) u kterého chci zpozdit zapnutí/vypnutí kam??? Předem děkuji moc
[http://img40.imageshack.us/img40/674/p2180005r.jpg ]

Předmět Autor Datum
2 - 10 = 0V zopnuté 1 - 4 a 11 - 8 rozpojené 1 - 3 a 11 - 9 2 - 10 = 230V zopnuté 1 - 3 a 11 - 9 roz…
Bruno2 18.02.2012 00:11
Bruno2
Jenom upozornění: Z uvedeného obrázku není jasné, zda je cívka relé (svorky 2 - 10) určena pro napět…
mirektatra 18.02.2012 06:39
mirektatra
Zdravím jasný je to relé pro zpožděné zapínaní s rozsahem 0,8-18s, normálka střídavý 230V. Tak nevím…
blevil 18.02.2012 14:10
blevil
SE .. má zátež připojená na 1-3 nebo 11-9 zapnout Ty sa domnievaš že pri zapnutí se na svorkách 1-3…
Joseph 18.02.2012 15:57
Joseph
a zase jeden chytrák (no napsal bych jiný slovo ale co už), který hned co přišel na svět vše znal a…
blevil 18.02.2012 16:20
blevil
Co tedy děláš špatně: Především nepozorně čteš;-), protože první příspěvek Ti jasně napsal, že 1/3/4…
mirektatra 18.02.2012 14:49
mirektatra
wow, tak na tohle zapojení bych asi jen tak sám nepřišel, samozřejmě takhle to funguje jak má. Jste…
blevil 18.02.2012 15:59
blevil
Není zač. Co člověk musí, rád udělá:-)
mirektatra 19.02.2012 04:20
mirektatra
zdar jak parek tady RASTRAPAREK
Karel z Příbrami 11.05.2015 07:50
Karel z Příbrami
Dobry den o co zde jde
Karel z Příbrami 11.05.2015 07:51
Karel z Příbrami
Pro úplnost: Bylo by dobré, kdyby tazatel příště svůj obrázek (zaplať Pán Bůh, že sem dal aspoň něja…
Yarda 11.05.2015 08:16
Yarda
A jak se docílí, aby ta červená žárovka svítila? :?: Nebo tedy proč tam vůbec je?
mirektatra 11.05.2015 11:38
mirektatra
Mirku, přečti si to celé, pak ti dojde, jak to Yarda myslel. Prostě kdyby tazatel blevil místo nesro…
JoDiK 11.05.2015 11:45
JoDiK
Hmm, vono je to i trochu vousatý...
mirektatra 11.05.2015 16:29
mirektatra
Nojo, to jsem zas přehlíd já... :-[ poslední
JoDiK 11.05.2015 19:47
JoDiK

Zdravím jasný je to relé pro zpožděné zapínaní s rozsahem 0,8-18s, normálka střídavý 230V. Tak nevím co dělám špatně. Na 2 - 10 přivedu 230V, na 1 - 3 zapojím zátež kterou chci zpozdit. Zmačknu spínač, za nastevenou dobu se rozsvítí kontrolka Relay on, ale nic se neděje. Např chci zpozdit ventilátor na záchodě, ale ventilátor se po uplynutí doby nerozběhne ať ho zapojím na 1-3 nebo 11-9. Zatím jsem to na ventilátor nenapojoval zkouším to jen zapojit zatím s žárovkou jako zátež, ale ta se prostě po té zpožděné době nerozsvítí. Zkoušel jsem to na 3 relé všechno stejný. Snad to chápu dobře, že tedy po uplynutí té nastavené doby má zátež připojená na 1-3 nebo 11-9 zapnout. Dokonce jsem i meřil na kterých výstupech po uplynutí té doby bude relé dávat 230V pro napájení záteže, ale na žádné nic jako by to nepřeplo tak nevím. :-(
Děkuji moc za ochotu a rady

SE .. má zátež připojená na 1-3 nebo 11-9 zapnout

Ty sa domnievaš že pri zapnutí se na svorkách 1-3 objeví sieťové napätie 230 V ?

OMG ...

Vec na foto je Rele, teda spínač/spínače, neni sú ovládané rukou, ale elektircky, cievkou.

Ty sa domnievaš, ak na vývody spínača pripojíš napr. žárovku, tá bude svítit ? ... :-D .. :?:

Proboha, nešahaj NA NIC co se týka drátu a elektriky. Si vyslovene nebezpečný sebe a okoliu svojou nevedomosťou.

a zase jeden chytrák (no napsal bych jiný slovo ale co už), který hned co přišel na svět vše znal a uměl. Ano nevěděl jsem si rady proto se ptám. Naštěstí jsou tu lidi, kteří jsou ochotní poradit a vidíš (když už si tykáme) už vše funguje jak má a to jsem musel "šahat na něco co se týká drátů a eletriky :-) takže ********** :puff:

Co tedy děláš špatně: Především nepozorně čteš;-), protože první příspěvek Ti jasně napsal, že 1/3/4 a 11/9/8 jsou kontakty, jak je také uvedeno na obrázku.
Jak na to:
Vycházím z předpokladu, že spínaný spotřebič je určen pro stejné napětí, jako relé, tedy 230Vst.
1) spoj svorky 1+2 a také 10+11
2) na 1+2 přiveď hnědý vodič, tedy fázi
3) Na 10+11 přiveď modrý vodič, tedy pracovní nulu
4) Na kostru spotřebiče přiveď zelenožlutý, tedy ochranný vodič (je-li u spotřebiče použito)
5) Na svorky 3 a 9 připoj spotřebič, který se má po nastaveném čase spustit
6) Na svorky 4 a 8 připoj spotřebič, který se má po nastaveném čase vypnout (tzn. že spotřebič je v provozu ihned po zapnutí do zdroje a po nastaveném čase se rozepne).

Teď už to musí přece fungovat, ne?:-)
