Zapojení s relé, existuje ekonomičtější varianta zapojení?
Ahoj,
mám elektrický obvod, ve kterém jsou tři vstupy: A B C a tři výstupy: X Y Z. Potřebuju zapojení, ve kterém použiji co nejméně SPDT relé a které splní to, aby se daly různě prohazovat kombinace vstupů a výstupů, všechny kombinace sem vypíšu (znaky pod sebou = propojené vstupy)
ABC
XYZ
ABC
XZY
ABC
YXZ
ABC
YZX
ABC
ZXY
ABC
ZYX

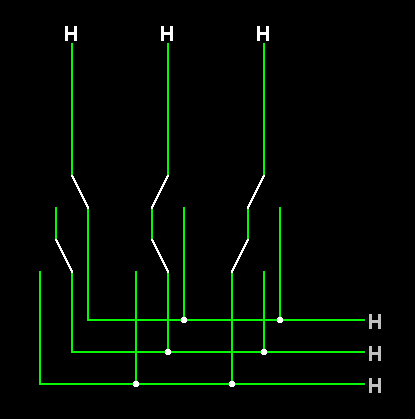

Použití 3PDT a podobných věcí nepřipadá v úvahu, mám k dispozici jen SPDT relátka. Zatím jsem vymyslel jen toto, co použije 6 relé (schematicky zjednodušeno na jednotlivé dvoupolohové spínače):
Existuje nějaká ekonomičtější varianta? Třeba taková varianta ani neexistuje, co já vím
. Díky za odpovědi.
http://www1.siemens.cz/ad/current/index.php?ctxnh= 3dc1f5a3fc
Je to určeno do zařízení, které má být co nejtenčí a už má 240x128 GLCD, jehož tloušťka i s dalšíma PCB je 3cm. Díky za tip, ale tohle bych do toho zařízení nenarval a navíc už asi bude levnější koupit si 6 relé a udělat to pomocí nich. Stačí proud 1A.
Co to přenáší? Výkon, nebo jde jen o logiku, jaké úrovně? Já jen jestli by nebylo schůdnější to vyřešit pomocí logických obvodů a případně tranzistorů. Bylo by to mnohem menší, rozhodně levnější a spotřeba už úplně nesrovnatelná.
Bude to přenášet +-10V (do budoucna se to možná rozšíří na +-30V) a proudy 0.5-1A. Jo a nejčastěji to bude přenášet sinus nebo pilu.
To cos navrhl je podle mě ideální, pak jen ještě ovládačku... asi přes diody co ty na to

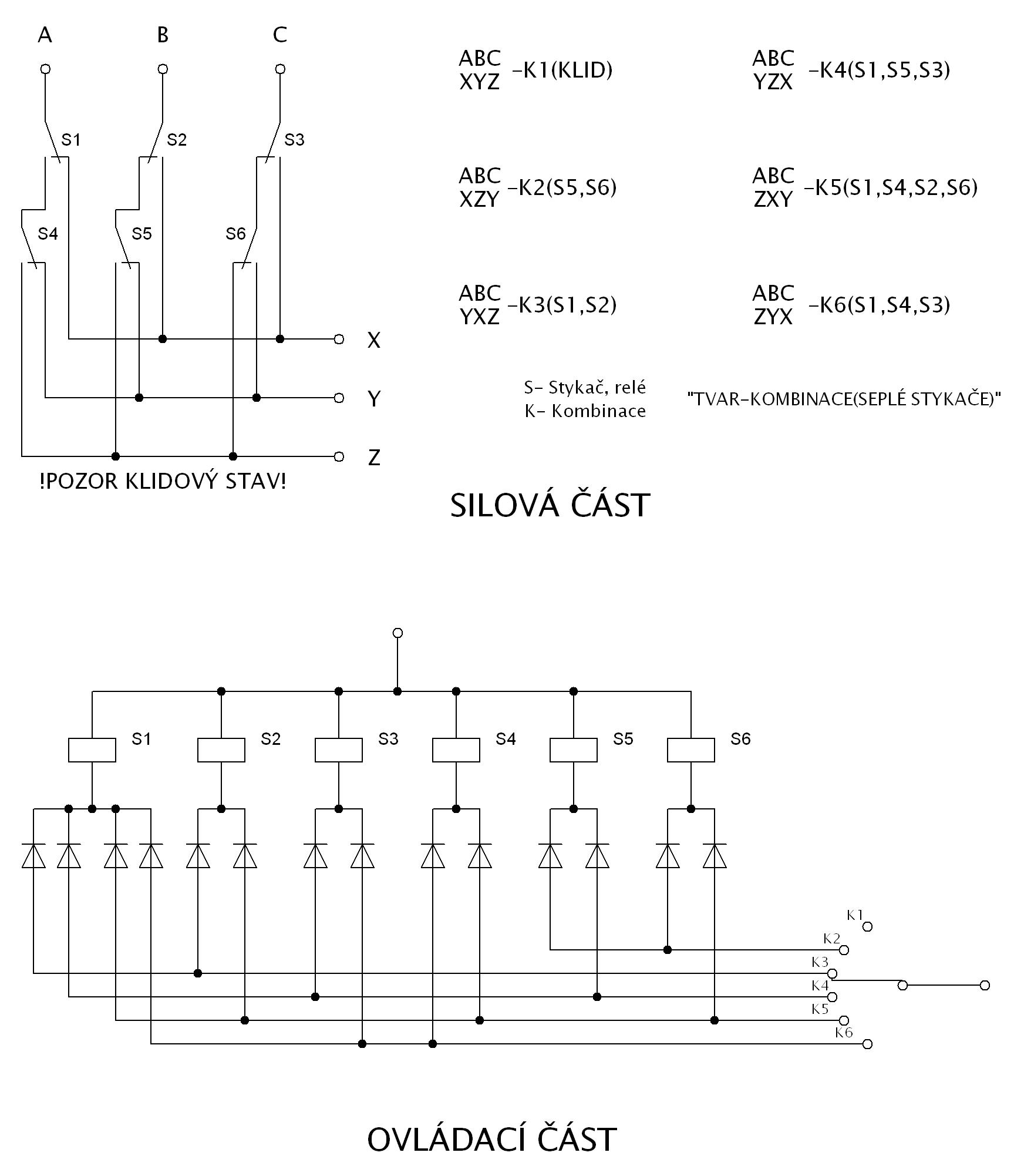

Tak jsem si udělal čas a chvíli se tím zabýval a jestli chceš tak jsem ti tu připravil i ovládačku pomocí diod, nic složitýho.
Snad jsem to vymyslel podle tvých představ
