Dveře do zahradní boudy ze sendvičových panelů na jeklové konstrukci: rám, doraz, zámek, panty
Zdravím, potřebuji poradit s jedním detailem, a to s provedením dveřního otvoru a dveří.
Popis stavby
Bouda: vnější rozměr 600 × 300 cm, výška 250 cm.
Nosná konstrukce: vnější rozměr 592 × 292 cm.
Jekl 100×40×2 mm: sloupy, pozednice, krokve.
Jekl 40×40×2 mm: diagonály, průvlak, spodní věnec, "háčko" kolem dveří, dveře.
Stěny a dveře: sendvičové panely tl. 4 cm, výplň PIR, plech 0,5 mm (venkovní) a 0,4 mm (vnitřní).
Umístění panelů: zvenku na konstrukci.
Dveřní otvor: světlý průchod 100 × 200 cm.
Poznámka: "háčkem" myslím obvodový rám z jeklu 40×40 kolem dveřního otvoru, tedy ohraničení, které vidím při otevřených dveřích.
Problém
Nedokážu si představit, jak otvor a dveře správně navrhnout, aby dveře šly otevřít ven, nedřely o rám, dobře dosedaly a daly se zamknout.
Otázky
1) Rozměr dveřního rámu
Chci mít po otevření dveří volný průchod 100 × 200 cm. Když udělám dveřní rám 92 × 192 cm, budou drhnout o "háčko". O kolik mají být dveře menší (nebo větší) než otvor, aby nic nedrhlo a zároveň bylo kam dveře dovřít?
2) Zakončení sendviče kolem otvoru
Kdybych panel zarovnal s vnitřním okrajem "háčka", nebudou mít dveře o co opřít. Napadlo mě nechat sendvič končit zhruba uprostřed jeklu (jekl má šířku 4 cm). Pak ale zůstane viditelná řezná hrana s otřepem a obnažený PIR.
Je to dobrý nápad?
Mám řez překrýt lemováním (U-profilem) po obvodu otvoru?
3) Doraz v zavřené poloze
Mají dveře v zavřeném stavu dosedat sendvičem na jekl "háčka", nebo je lepší přišroubovat skrz celý panel (4 cm) nějaký doraz z plechu?
4) Zámek a klika
Chci klasický zámek s FAB vložkou na zamykání na noc. Vůbec nevím, jak ho do dveří z jeklu 40×40 a sendviče zabudovat, protože vložka potřebuje určitou hloubku.
Hodí se spíš nástavbový (přisazený) zámek?
Dá se použít hotový zámek pro kovové dveře?
5) Tuhost dveří a vícebodové zamykání
Obávám se, že dveře 100 × 200 cm z tenkého jeklu budou pružné a nebudou těsnit.
Stačí diagonální vzpěra v křídle?
Chtěl bych, aby se po otočení kliky vysunula tyč nahoru a dolů do otvorů v horním jeklu a v jeklu při zemi. Existuje hotové řešení?
6) Panty
Panty musí být zvenku, protože kdyby byly uvnitř za sendvičem, dveře bych neotevřel. Jaké panty doporučujete (typ, počet) a kam je kotvit, aby unesly dveře a nezatěžovaly sendvič? Předpokládám 3 panty.
Budu rád za jakékoliv zkušenosti, fotky nebo nákresy podobných dveří. Díky!
Děkuji za rady. Začínám mít postupně jasno. A dovoluju si taky uvažovat alternativně k těm návrhům.
Šířka sendviče je daná 1m. Šířka otvoru tedy bude o nějaké centimetry menší. To nevadí.
Praporkový jekl nemám. Mám hodně jeklů 40x40x2. A taky mám metry vinklu 40x40x3. Dveře budou z jednoho kusu sendviče tlustého 4cm. Plech 0,5mm z venku, 4cm PIR, 0,4mm plech zevnitř. Zavěšené dveře by tedy neměly mít snahu jít do lichoběžníku. Co kdybych ten rám, na kterém bude sendvič uchycen, udělal z toho vinklu? Vinkl by dosedl na "háčko" z jeklů 40x40x2. Zároveň by byl jako klapačka. Klapačku z venku dát asi jednoduše nemohu, neboť z venku bude sendvič a krycí plechy.
Zkusil jsem udělat nárysek pohledu z vrchu.
Ta podložka tam je proto, aby stěnový i dveřní sendvič byli zároveň. Ten stěnový bude trochu odskočen od vodorovných jeklů. Než sendvič dotáhnu k těmto jeklům, foukl bych nízkoexpanzní pěnu tam kde budu kotvit. Tím se panel neprohne. Pěnu mám tak jako tak kvůli jiným detailům. Pokud by ten úkos byl z boku vidět, tak mohu dát podložky po celém obvodu stěnových sendvičů. Na rozích boudy budou krycí rohové plechy. Alternativně bych mohl zanořit háčko o těch 5mm směrem do boudy.
5mm proto, že 3mm je vinkl a 2mm těsnění.
Mezi stranou vinklu kde není těsnění a jeklem by byla mezera těch 5mm. Co mám však ještě dodatečný dotaz, jestli to není málo kvůli teplotní roztažnosti?
děkuji
Narazil jsem na problém s panty a otevíráním dveří.

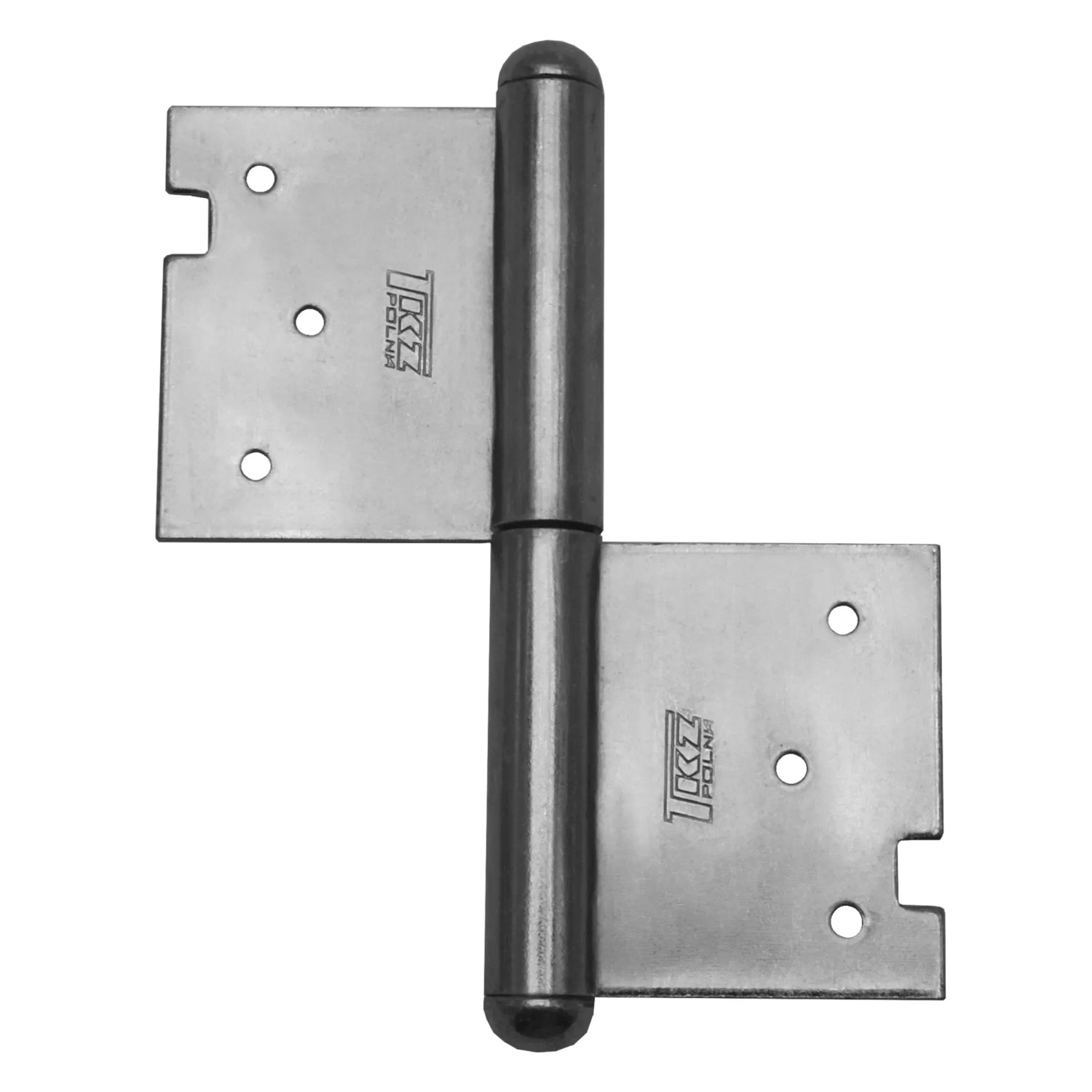

Panty mám takové jak jsou na obrázku. Použiji 3x 120P. Rám dveří bude z pravoúhlého profilu(vinklu) 40x40x3. Výplň dveří bude z panelového sendviče(0,5mm plech, 40mm PIR, 0,5mm plech). Tato výplň je vně rámu(z venku budovy). Dveře se budou otevírat ven. Klika bude nalevo.
Sendvič má 1m na šířku, takže toho rozměru bych se držel. Výplň dveří bude mít 2x1m.
Vinkl půjde po obvodu dveří.
Futra budou z jeklu 40x40x2.
Vinkl se sendvičem budou překrývat jekl do cca poloviny.
Na vinkl dám těsnění, aby mi dovnitř netáhlo.
Jak uchytit pant k rámu dveří a futrám? Pant nemůže být uchycen na sendvič. Sendvič by tu váhu neudržel. Křidýlka pantů mají asi 4cm. Musím je tedy nějak prodloužit a čep vyvést vně sendvič směrem ven z budovy. Když jsem toto simuloval, tak mi dveře nejdou otevřít, protože falc z vinklu na straně dveří kde jsou panty se zasekne o futra. Musel bych ho uříznout, ale to by mi zase vznikla škvíra mezi rámem dveří a futrami.
Máte někdo nápad, jak to vyřešit?
