Dveře do zahradní boudy ze sendvičových panelů na jeklové konstrukci: rám, doraz, zámek, panty
Zdravím, potřebuji poradit s jedním detailem, a to s provedením dveřního otvoru a dveří.
Popis stavby
Bouda: vnější rozměr 600 × 300 cm, výška 250 cm.
Nosná konstrukce: vnější rozměr 592 × 292 cm.
Jekl 100×40×2 mm: sloupy, pozednice, krokve.
Jekl 40×40×2 mm: diagonály, průvlak, spodní věnec, "háčko" kolem dveří, dveře.
Stěny a dveře: sendvičové panely tl. 4 cm, výplň PIR, plech 0,5 mm (venkovní) a 0,4 mm (vnitřní).
Umístění panelů: zvenku na konstrukci.
Dveřní otvor: světlý průchod 100 × 200 cm.
Poznámka: "háčkem" myslím obvodový rám z jeklu 40×40 kolem dveřního otvoru, tedy ohraničení, které vidím při otevřených dveřích.
Problém
Nedokážu si představit, jak otvor a dveře správně navrhnout, aby dveře šly otevřít ven, nedřely o rám, dobře dosedaly a daly se zamknout.
Otázky
1) Rozměr dveřního rámu
Chci mít po otevření dveří volný průchod 100 × 200 cm. Když udělám dveřní rám 92 × 192 cm, budou drhnout o "háčko". O kolik mají být dveře menší (nebo větší) než otvor, aby nic nedrhlo a zároveň bylo kam dveře dovřít?
2) Zakončení sendviče kolem otvoru
Kdybych panel zarovnal s vnitřním okrajem "háčka", nebudou mít dveře o co opřít. Napadlo mě nechat sendvič končit zhruba uprostřed jeklu (jekl má šířku 4 cm). Pak ale zůstane viditelná řezná hrana s otřepem a obnažený PIR.
Je to dobrý nápad?
Mám řez překrýt lemováním (U-profilem) po obvodu otvoru?
3) Doraz v zavřené poloze
Mají dveře v zavřeném stavu dosedat sendvičem na jekl "háčka", nebo je lepší přišroubovat skrz celý panel (4 cm) nějaký doraz z plechu?
4) Zámek a klika
Chci klasický zámek s FAB vložkou na zamykání na noc. Vůbec nevím, jak ho do dveří z jeklu 40×40 a sendviče zabudovat, protože vložka potřebuje určitou hloubku.
Hodí se spíš nástavbový (přisazený) zámek?
Dá se použít hotový zámek pro kovové dveře?
5) Tuhost dveří a vícebodové zamykání
Obávám se, že dveře 100 × 200 cm z tenkého jeklu budou pružné a nebudou těsnit.
Stačí diagonální vzpěra v křídle?
Chtěl bych, aby se po otočení kliky vysunula tyč nahoru a dolů do otvorů v horním jeklu a v jeklu při zemi. Existuje hotové řešení?
6) Panty
Panty musí být zvenku, protože kdyby byly uvnitř za sendvičem, dveře bych neotevřel. Jaké panty doporučujete (typ, počet) a kam je kotvit, aby unesly dveře a nezatěžovaly sendvič? Předpokládám 3 panty.
Budu rád za jakékoliv zkušenosti, fotky nebo nákresy podobných dveří. Díky!
Moc jsem to nestudoval, ale na dveře se používají "Tenkostěnné ocelové profily uzavřené průřezu L" , je to v podstatě jekl, který má jednu stranu delší a zakrývá tím mezeru okolo dveřního rámu.
Dále se vyrábějí dveřní zámky, které jsou užší a dají se to profilů zapustit. Pokud to nejde tak si musíš jekl profrézovat a přivařit další jekl v místě zámku do kterého se ti už celý zámek vejde. Jak říkal náš ředitel "Veď je to zo železa, privariť, propíliť a je to hotové".
Prodávají se panty vhodné ke sváření například v prodejnách MAT, ale určitě je prodávají různé firmy, které prodávají polotovary na různá vrata. Například: www.kovopolotovary.cz
Tu firmu jsem sem hodil náhodně. Kdysi jsem tam kupoval věci na vrata, ale vypadá to, že malé firmy "spolkl" nějaký velký prodejce a vůbec se mi to nelíbí. Nicméně tam mají katalogy a můžeš si najít co potřebuješ.
Ferona kdysi v roce 1996 vydala "Železnou knihu", jsou to jednotlivé sešity vložené do "šanonu" a tam jsou v sešitě č.3 možné rozměry toho uzavřeného profilu L.
Ještě jedna věc. Stojnu v rámu dveří na kterou budeš "vařit" panty bych udělal ze silnějšího profilu, nebo v místě pantu přivařil na profil silnější plech abych rozložil namáhání v místě sváru.
Ten zámek co chceš aby zamykal nahoru a dolu se určitě vyrábí ale vykašlal bych se na něj. Pokud ti tu boudu bude chtít někdo vykrást tak to udělá mimo dveře, kde se probourá stěnou či střechou.
https://okentes-maloobchod.cz/dverni-kovani/zadlabaci-zamky/vlozkove/vicebode/[92033-0]
Ten "L" jekl má vypadat nějak takto? https://www.mzhutni.cz/jekl-l-40x34x25x2-praporkovy-s-nosem-p743/
Sendvič má 1m na šířku. Praporkový jekl bych tedy udělal tak, že jeho vnější rozměr vč. praporku by byl 2x1m. Dosedat to celé bude na háčko+spodní věnec. Háčko by tedy mělo být o něco užší než 2x1m. Řekněme 198x98cm. Proporek bude dosedat 1cm na každé straně.
V místě pantu mám v plánu navařit ještě 2mm plech, aby se ta váha rozložila.
Díval jsem se do těch katalogů a pant, který by byl 4cm mimo rám, aby se dveře se sendvičem zvenku, mohly otevírat ven, jsem v něm nenašel.
Každopádně i tak děkuji za postřehy a rady
Ano je to ten jekl. Pokud budeš shánět panty tak musíš udávat že je chceš ke konstrukci přivařit. Vyrábí se jich více druhů, mají je také v Pematexu. Dokonce se vyrábějí panty na vrata s mazničkou. Pokud ti můžu radit tak si udělej rám a dveře někde na rovné ploše, aby se ti to dobře dělalo a až pak rám přivař ke konstrukci boudy.
Není nutné dělat něco složitého. Stačí rám dveří svařit z úhlového železa 40/40. Rozměr dveří volit tak, aby světlý průchod svařeným rámem měl požadované rozměry. Rám by měl mít v místě dosedání dveří na každé straně vůli několik milimetrů, např. 5, aby šly dveře dobře zavřít, ale nedrhly o rám. Zavírat samozřejmě do rámu, ne na rám. Raději to píšu, protože podle dotazu tuším, že té zámečničině nerozumíte. Panty pak přivařit na dveře a na hranu rámu. Hotový rám pak navaříte do konstrukce boudy. Otvor na zámek uděláte ve dveřích podle velikosti zámku. Na dveře také navařit lištu na straně zámku, nejlépe po celé délce (výšce) dveří (ploché železo, např. 30/5), truhláři tomu říkají „klapačka“, aby byly západky zámku kryté.
Děkuji za rady. Začínám mít postupně jasno. A dovoluju si taky uvažovat alternativně k těm návrhům.
Šířka sendviče je daná 1m. Šířka otvoru tedy bude o nějaké centimetry menší. To nevadí.
Praporkový jekl nemám. Mám hodně jeklů 40x40x2. A taky mám metry vinklu 40x40x3. Dveře budou z jednoho kusu sendviče tlustého 4cm. Plech 0,5mm z venku, 4cm PIR, 0,4mm plech zevnitř. Zavěšené dveře by tedy neměly mít snahu jít do lichoběžníku. Co kdybych ten rám, na kterém bude sendvič uchycen, udělal z toho vinklu? Vinkl by dosedl na "háčko" z jeklů 40x40x2. Zároveň by byl jako klapačka. Klapačku z venku dát asi jednoduše nemohu, neboť z venku bude sendvič a krycí plechy.

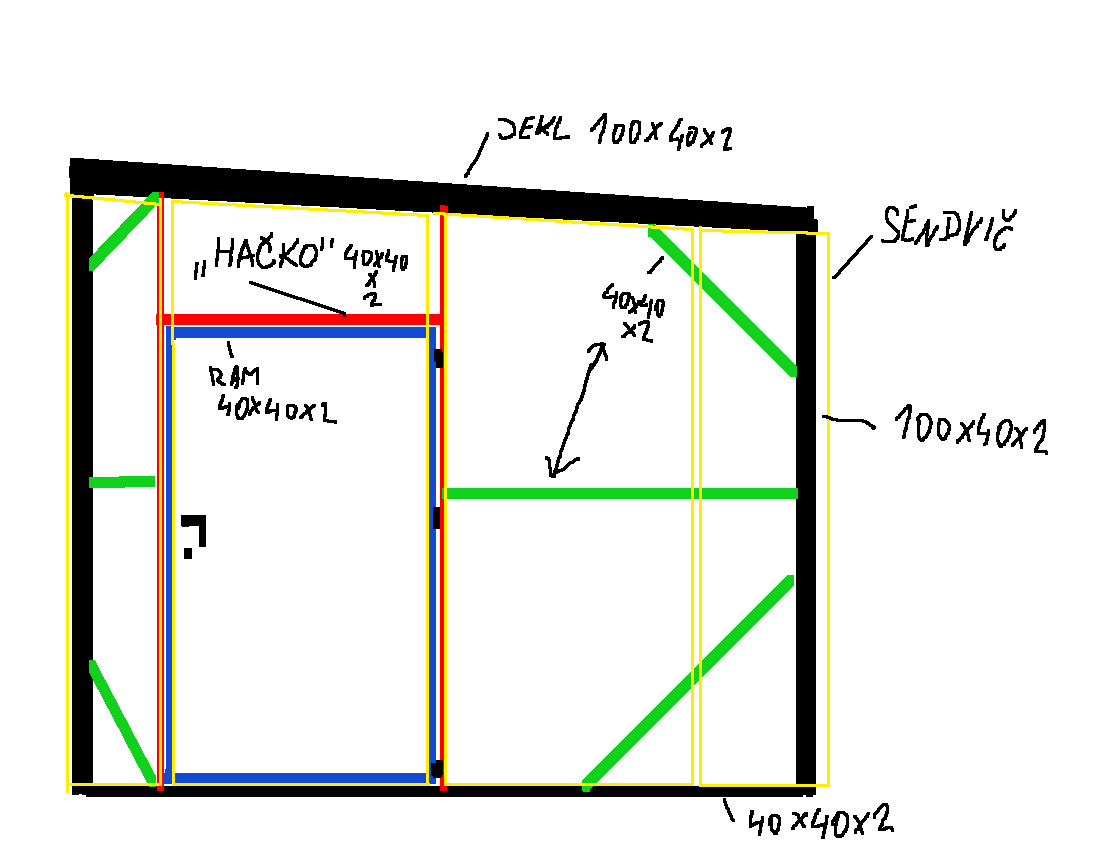

Zkusil jsem udělat nárysek pohledu z vrchu.
Ta podložka tam je proto, aby stěnový i dveřní sendvič byli zároveň. Ten stěnový bude trochu odskočen od vodorovných jeklů. Než sendvič dotáhnu k těmto jeklům, foukl bych nízkoexpanzní pěnu tam kde budu kotvit. Tím se panel neprohne. Pěnu mám tak jako tak kvůli jiným detailům. Pokud by ten úkos byl z boku vidět, tak mohu dát podložky po celém obvodu stěnových sendvičů. Na rozích boudy budou krycí rohové plechy. Alternativně bych mohl zanořit háčko o těch 5mm směrem do boudy.
5mm proto, že 3mm je vinkl a 2mm těsnění.
Mezi stranou vinklu kde není těsnění a jeklem by byla mezera těch 5mm. Co mám však ještě dodatečný dotaz, jestli to není málo kvůli teplotní roztažnosti?
