Jak lokalizovat komín?

Jelikož máš přesné plány, tak co ti brání to změřit metrem nebo laserovým měřičem vzdálenosti? Těžko ty plány budou orientační, když se podle nich muselo stavět.

Jsou orientační, protože spousta věcí je ve skutečnosti postavena jinak, o přesnosti stavby si nedělám iluze a navíc ani komíny nejsou okótované.

Ty nemáš ve sklepě na komíně čistící dvířka? Pokud ano tak kolmo nahoru by měl být komín. Uskákané komíny se dělaly pře mnoha léty v patrových obytných domech. Jinak si moc naděje nedělej i kdyby si měl kabelový lokátor. Kdysi jsem si ho chtěl vypůjčit od známého, který zaměstnává deset elektrikářů a přístroj měl profi a ten mě vyvedl z omylu, že vše co je pod omítkou najdu. Pokud by si spouštěl nějaký drát se závažím tak ho budeš mít pokud možno uprostřed komínu. Když připočteš sílu zdiva komínu tak to bude dost daleko od omítky a tím pádem i bude větší nepřesnost. Vrtej pod stropem garáže malým průměrem, tam tě to nebude tolik bolet. Pak se prodávají malé kamery k tabletům a zjistíš kde jsi.

Ve sklepě dvířka jsou, do komína se dá podívat, ale ten levý komín je skutečně alespoň ve sklepě vedený šikmo. Vrtání v garáži u stropu je dobrý nápad, ale jak si to potom vyměřit v dalších patrech?

Hledej kabelové lokátory, existuje na to půjčovna nebo firma která to umí hledat. Pak jen spustíš do komína drát s připojeným signálem a najdeš průmět jeho polohy na zdi.

To vypadá zajímavě, problém ale je, že ty rezervní komíny jsou na střeše zakrytované, takže do nich shora není přístup.

Takže ani v jednom patře není vstup do komínu* (zděř) ani vybírací otvor (branka) na popel/saze? Jinými slovy vede přímo ze sklepa až na střechu?

*) může být na zdi nenápadné víčko nebo je otvor zazděný, zkusit zjistit poklepáním.

Ve sklepě do komínu přístup je přes dvířka. V ostatních patrech (co vím) ne.

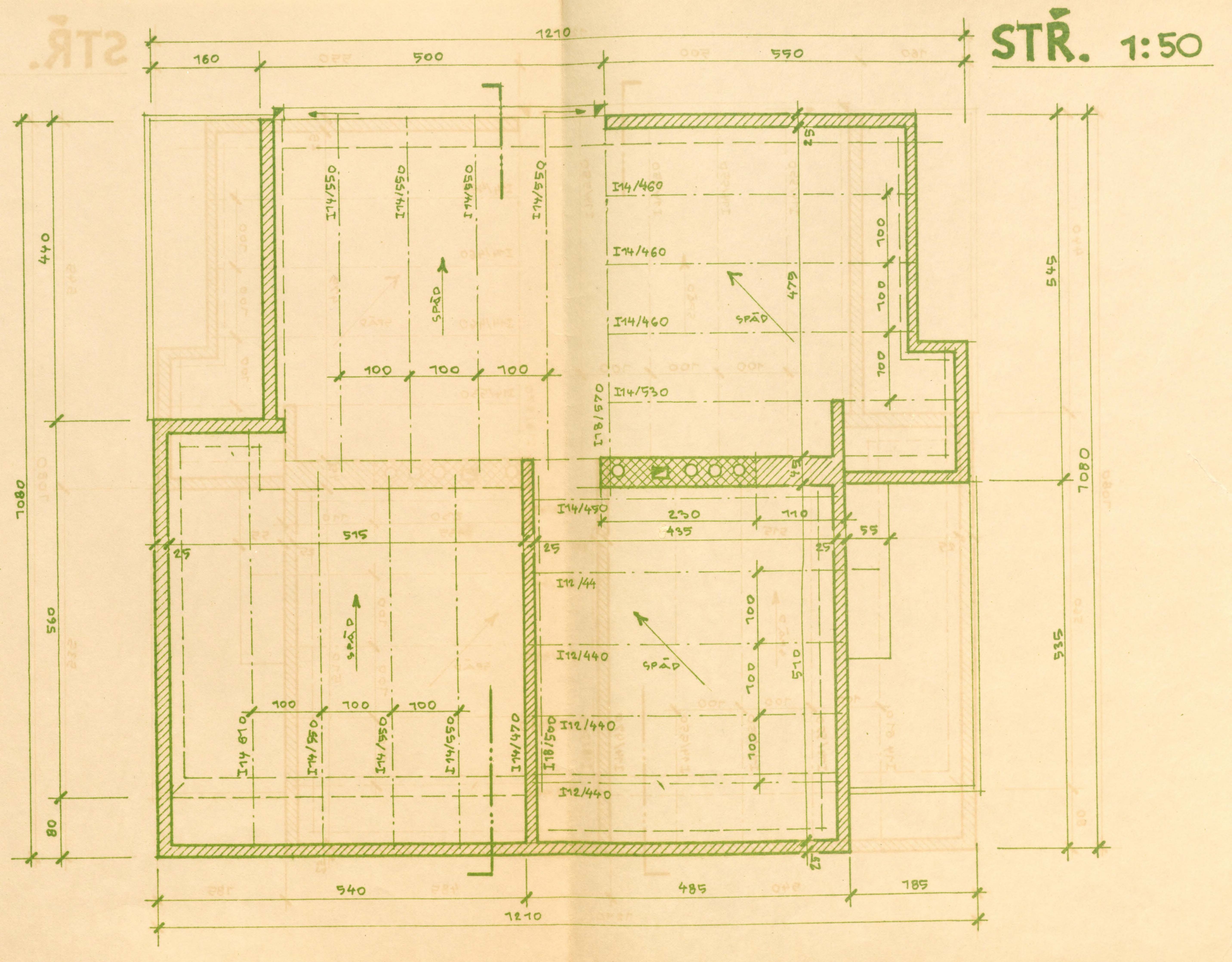

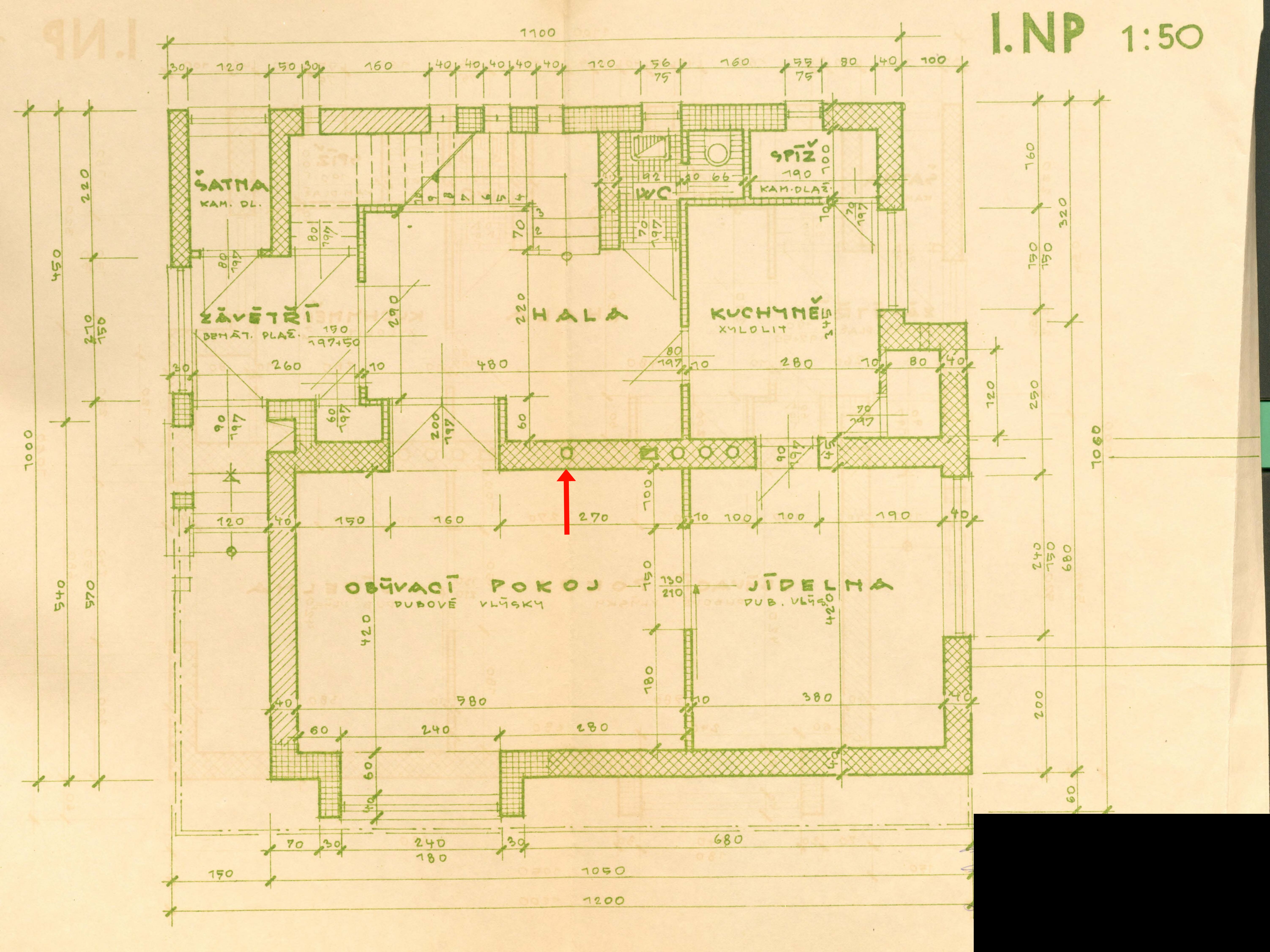

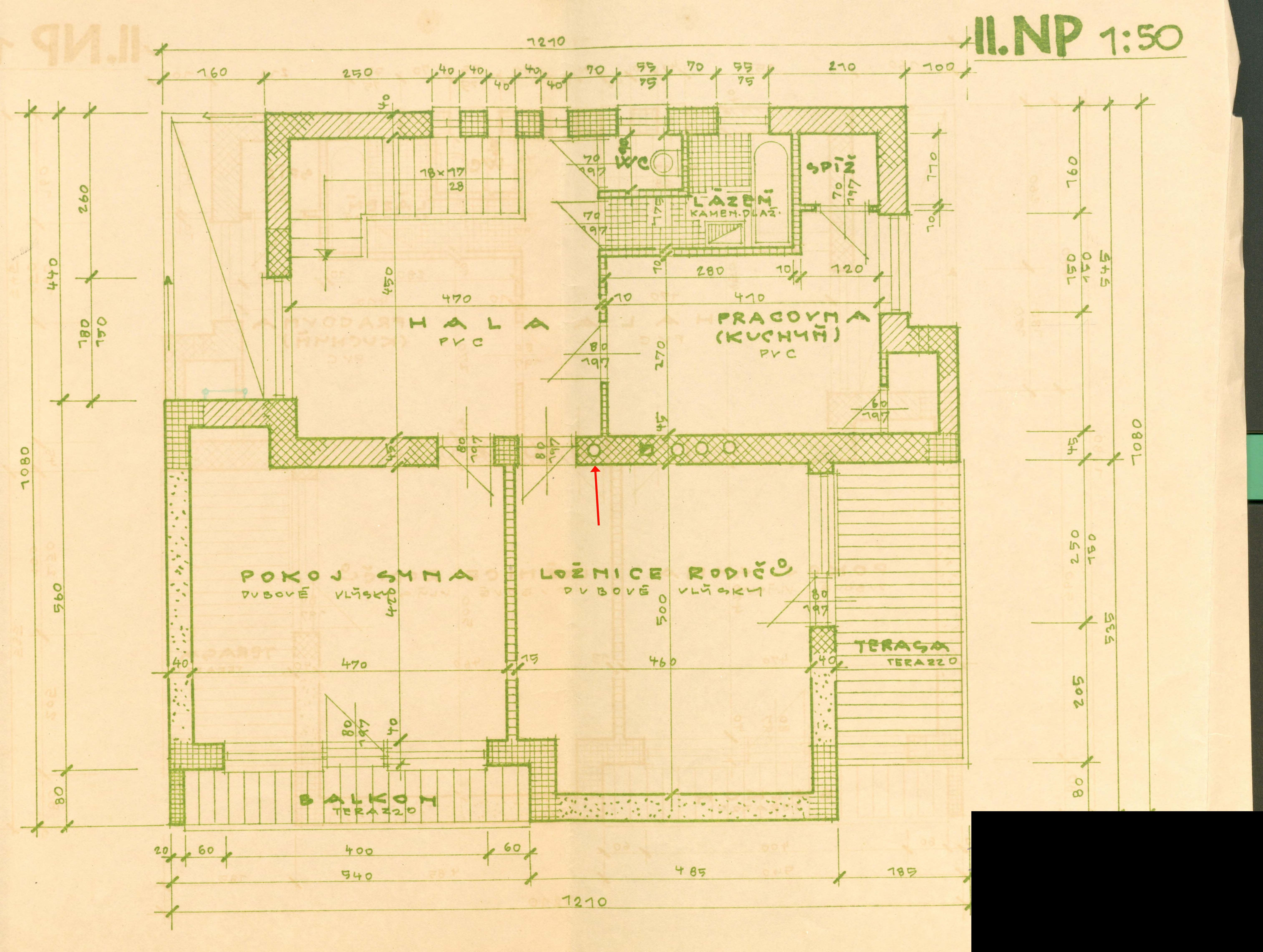

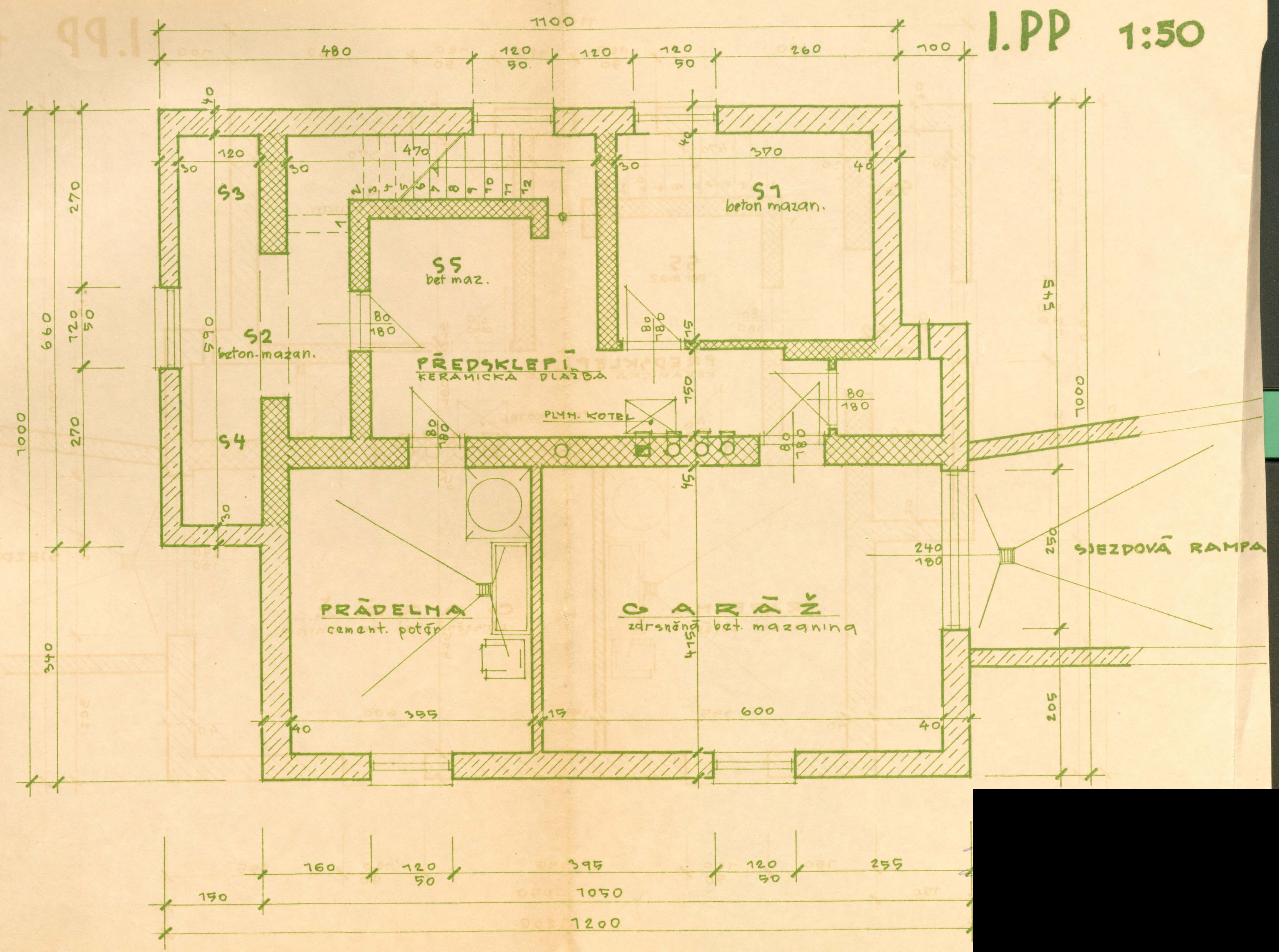

Zkusil jsem části domu s nakreslenými komíny poskládat vedle sebe a nějak mi to nevychází. Jsou ty čtyři výkresy ve stejném měřítku?
Začal bych v garáži nebo v předsklepí, tam by snad tři díry co by se pak zamázly nemusely vadit.

Měřítko je na výkresech napsané vpravo nahoře 1:50.

Máš to nějak špatně poskládané, zkusil jsem jenom sklep a 1NP a vychází to.

Mně ten sklep a 1. NP vychází taky.
BTW: Pokud je ten dům postavený podle těch výkresů, tak bych se bál i zatlouct tam do zdi hřebík, aby to nedopadlo takhle:
https://kolinsky.denik.cz/nehody/kolin-zriceni-domu-statika-hasici-unik-plynu-demolice-policie-20240220.html

BTW: Pokud je ten dům postavený podle těch výkresů, tak bych se bál i zatlouct tam do zdi hřebík, aby to nedopadlo takhle:

Proč?

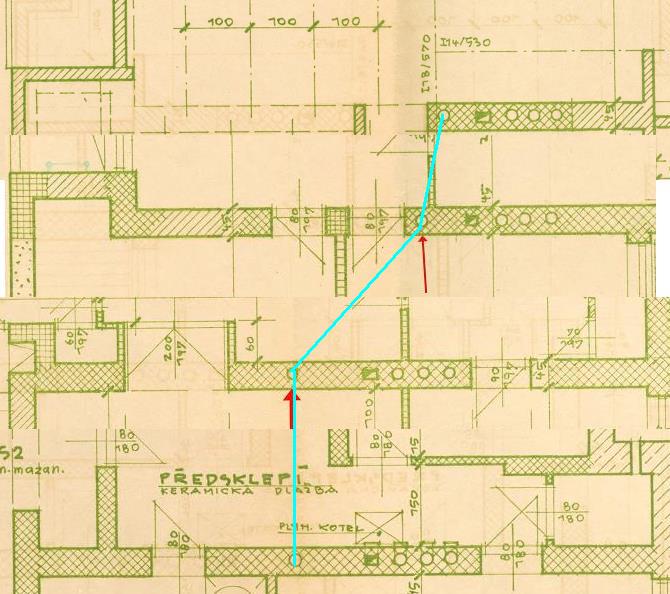

Ty výkresy rámcově sedí, jen je člověk musí trochu poposouvat. Jako referenční bod můžeš vzít ty tři pravé komíny, ty by měly být rovné.

...Jako referenční bod můžeš vzít ty tři pravé komíny, ty by měly být rovné.

V technických výkresech není (nemělo by být) místo pro výraz "měl by být". Protože pak se někdo může divit že přesekne kabel pro přívod elektriky do baráku nebo udělá díru do přívodu plynu v místech kde by to nemělo být.

Jedna věc je výkres, druhá je realita stavby...

A víš jistě, že tam ty ventilačky jsou, když jsou na střeše zaslepené a nikde žádná dvířka?

Pokud tam tedy jsou tak horní patro je ok, tam uděláš otvor - strčíš kabel a je v komíně.
Jak ho dostaneš kabel v dolním patře do vyvrtaného otvoru?
Tam bude potřeba trochu vetší otvor.
Nebo na konci kabelu magnet a lovit konec kabelu v komíně?

Jak se toto dělá?

Dírou ve zdi se do komína strčí smyčka z drátu a pak se do ní trefuješ shora :D

Jo, jsou tam, ve sklepě jsou dvířka a dá se do nich podívat.

Pokud tam tedy jsou tak horní patro je ok, tam uděláš otvor - strčíš kabel a je v komíně.

No ale jak trefím ten otvor přesně do komína?

Kabel by měl jít protáhnout snad jednoduše, když budu mít ty dva otvory. V jednom patře strčím do komína kabel, v druhém nějaký drát/protahovák a oba ve sklepě svážu a pak kabel vytáhnu pomocí drátu.

Co si půjčit termokameru. Ta by přesně lokalizoval průduchy

I když se tam netopí? Nebo tam třeba foukat horkovzduškou?

obrys by měl být vidět (záleží jaký materiál byl použit na zdění). Pokud by nebyl jak řikáte stačí trochu teplého vzduchu.
