Přidat otázku mezi oblíbenéZasílat nové odpovědi e-mailemVyřešeno hifi věž Sony 771 - po výměně kondenzátoru nejde

Zdravím

Měnil jsem elyt kondenzátor v hifi věži z důvodu šumění a bručení do reproduktorů.

Po výměně ovšem zvuk nejde vůbec, navíc jsem zjistil že se brutálně hřeje dvojice výkonových tranzistorů na plechových chladičích v bezprostřední blízkosti měněného kondenzátoru.

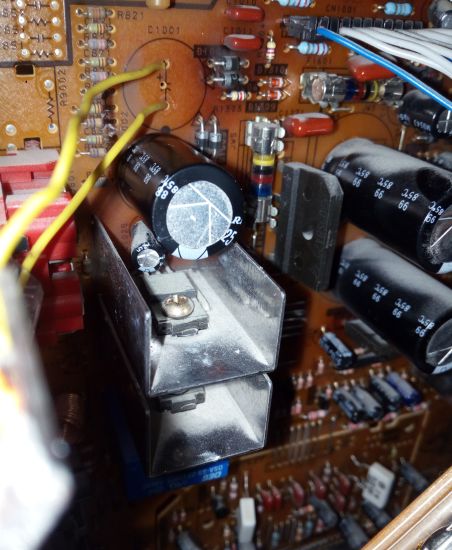

Co jsem udělal špatně? Díky za každou radu. Umístění tranzistorů na přiložené fotce.

Lukas

Změna tupého předmětu, původně: hifi věž (host)

Předmět Autor Datum
Ta prasárna na žlutých drátech je co?
Prasak 07.04.2021 21:53
Prasak
To je kondenzátor kterej jsem 3x měnil abych měl jistotu že je ok, potom už jsem nechtěl zbytečně oh…
georgecowley 07.04.2021 22:10
georgecowley
Jen pro jistotu - předpokládám žes tam dával kondenzátor stejné kapacity a na minimálně stejné napět…
Moas 08.04.2021 07:06
Moas
ano
georgecowley 08.04.2021 08:03
georgecowley
Je to tak, že už po první výměně elytu to nehrálo, ale ještě jsi to 2x přepájel, aby sis byl jistý,…
Karel__ 09.04.2021 08:53
Karel__
Co jsi udělal špatně? Že ses šťoural v něčem čemu nerozumíš. Co je to za hifi věž? :-(:beer:
Yarda 07.04.2021 23:38
Yarda
to je pravda ale před tím než to vyhodím není zase taková práce vyměnit kondenzátor za 5 korun, u ji…
georgecowley 08.04.2021 08:05
georgecowley
Co jsi udělal špatně? Že ses šťoural v něčem čemu nerozumíš. Pokud to byla "oprava" metodou pokusu…
Yarda 09.04.2021 07:49
Yarda
sony 771
georgecowley 08.04.2021 08:06
georgecowley
nepřepóloval jsi ho? elyt ti neodstraní šum. a jestli nebyl původní vadný, tak jeho mírná změna ani…
lední brtník 08.04.2021 01:16
lední brtník
nepřepoloval, co je to za tranzistory nevím, u jiné věže po výměně vadného kondenzátoru se odstranil…
georgecowley 08.04.2021 08:04
georgecowley
Nejspíš to kmitá, právě díky těm dlouhým drátům.
jirka44 08.04.2021 07:38
jirka44
Dej sem pořádnou fotku starého a nového C včetně hodnot z které se pozná jak je to zapojené.
leo 08.04.2021 08:44
leo
původní kondenzátor elektrolytický s označeným mínusem 2200uF 16v náhrazen kondenzátorem elektrolyt…
georgecowley 08.04.2021 09:54
georgecowley
To je kondenzátor kterej jsem 3x měnil čili ta výměna žádný smysl neměla, jen jsi spálil plošný spo…
lední brtník 08.04.2021 21:09
lední brtník
Použil jsi trafopáječku nebo mikropáječku? Každopádně je to podivné. Neznám tuhle hifi věž ale jsi s…
Moas 08.04.2021 10:42
Moas
Pokud to před "opravou" fungovalo a pak ne, zřejmě jsi někde vyrobil zkrat, nebo něco. Zjisti, co je…
Zerozero 09.04.2021 01:41
Zerozero
To je konndik filtracny alebo v koncovom stupni (napajany nesymetrickym napatim) ? poslední
truhlik 09.04.2021 13:29
truhlik

Je to tak, že už po první výměně elytu to nehrálo, ale ještě jsi to 2x přepájel, aby sis byl jistý, že jsi to udělal správně? Pokud ano, nezkusil jsi tam vrátit ten původní (který ale zřejmě také nepomohl)? Pokud jsi tam dával 3x ten samý elyt, mohlo se stát, že poprvé jsi ho přepóloval, tím se poškodil a další přepájení také nepomohlo.

Odhadované příčiny:
- nový elyt vadný
- nový elyt při prvním osazení přepólovaný
- nový elyt při osazení pájením přehřátý
- prodloužené přívody elytu - jak píší i ostatní, může to kmitat
- došlo k jinému problému - nezapojení některého z konektorů nebo zapojení opačně, utržení některého vodiče...

Návrh opravy: koupit nový elyt. Odpájet původní elyt i s drátky - nejlépe mikropájkou s regulovanou teplotou nastavenou tak, aby se cín tak tak rozehřál. I za cenu toho, že se původní měděný spoj z plošného spoje odloupne, a bude se muset nahradit tenkým měděným vodičem (zase ze strany spojů). Pokud máš, použít odsávačku cínu. Pokud ne, do otvoru po vývodu elytu strčit tuhu od Pentelky, dokud je cín rozehřán. Tím si zajistíš volný otvor nezalitý cínem, výměna bude snažší. Osadit nový elyt - dát pozor na polaritu, před zapájením několikrát zkontrolovat. Zapájet tak, aby se při rozehřátí cín pěkně roztekl po mědi plošného spoje. Nepřehřát! Pokud kousek plošného spoje již chybí, příslušný vývod elytu ohnout a vytvarovat před zapájením tak, aby spoj nahradil. Pak zapájet. Pokud je plošný spoj kromě pájecích vývodů pokrytý zelenou nepájivou maskou a kousek spoje odpadl, masku v místě napojení vytvarovaného vývodu elytu oškrábat a pocínovat, aby se drátek "chytl". Před prvním zapnutím zkontrolovat, jestli někde na plošném spoji nezůstal kousek odštípnutého vývodu (drátku), kulička cínu, nebo jestli při pájení nedošlo ke zkratu - propojení se sousedními kontakty nebo spoji.

To je kondenzátor kterej jsem 3x měnil

čili ta výměna žádný smysl neměla, jen jsi spálil plošný spoj z tvrzeného papíru, viz tvoje foto.

se ho zeptej co je v tom jeho krámu nefunkční:
https://elektro.bazos.cz/inzerat/134698774/hifi-vez-sony-mhc-771-audio-prehravac.php

ale jestli je to tento hnus, nic neřeš a rovnou ten analogový krám vyhoď. bez podpory mp3 a usb a nejlépe i bt jsou historické pseudohifi věžičky k ničemu.
https://audio-video-tv.hyperinzerce.cz/hifi-veze/inzerat/5330453-sony-771-nabidka-olomouc/

Použil jsi trafopáječku nebo mikropáječku?
Každopádně je to podivné. Neznám tuhle hifi věž ale jsi si jistý, že jsi zastrčil všechny konektory správně zpět (neotočil!)? Nezatoulala se ti někam na desce "kulička cínu" jak jsi to pájel, případně odštipovaný drátek z připájeného konektoru? Nezkoušels funkčnost opravy dřív, než jsi všechno zapojil dohromady, nebo snad na vodivém podkladu?

Jsou to všechno triviality ale člověk kolikrát opomene různé samozřejmosti.

Pokud to před "opravou" fungovalo a pak ne, zřejmě jsi někde vyrobil zkrat, nebo něco.
Zjisti, co je na těch chladičích. Budou mít nějaké označení. Předpokládám, že jsou to stabilizátory symetrického zdroje. Ještě jednou zkontroluj polaritu kondenzátoru.
Pokud to jsou stabilizátory a silně hřejí (může být už po nich), tak asi jedou do zkratu.
Zdroj bývá tak, že jsou velké kondenzátory, pak stabilizátory a za nimi menší kapacita. Možná ten co je vidět pod velkým kondíkem. plus ještě jeden někde. Může být ve šlusu tento menší kondenzátor.
Jinak na dálku těžko říct, je potřeba měřit. Koncové tranzistory (nebo IO), něco bude ve zkratu.
