Přidat otázku mezi oblíbenéZasílat nové odpovědi e-mailem Kde sehnat ocelový váleček s dírou

Dobrý den,

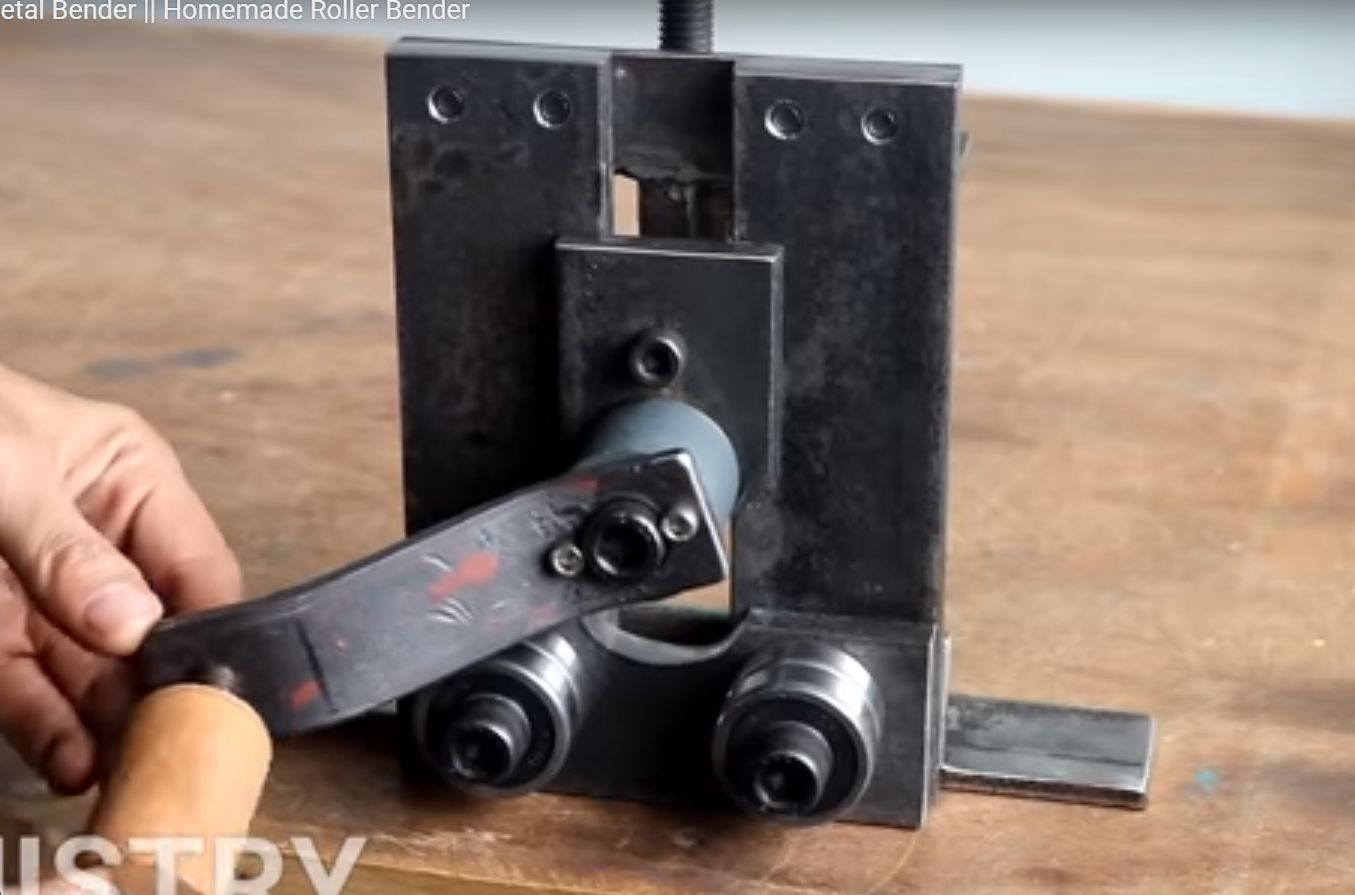

chtěl bych si vyrobit zakružovačku (tedy nevím jestli je to správný název), něco jako v příloze. Ložiska koupím, ostatní materiál mám, spíš to asi svařím, než bych šrouboval, ale zasekl jsem se na tom válečku pod klikou (viz druhá příloha). Nevím, kde to sehnat. Hledám, určitě to musí existovat (je to něco jako kladky k ruční ohýbačce), ale nevím, jak se něco takového správně nazývá - hledal jsem silnostěnné trubky, kladky, ocelové válečky, tyčoviny, ale pořád se nemůžu k ničemu dobrat. Zkoušel jsem i myšlenku, že bych tam dal kus trubky a do ní vrazit ložisko, jenže tam jsem se zase zasekl, že jsem nedokázal najít vhodné ložisko a trubku aby to k sobě pasovalo (vnější průměr ložiska s vnitřnim průmerem trubky). Potřeboval bych prostě něco, co se bude otáčet na ose (cca +-10mm) s vnějším průměrem 40 - 50 mm, na co bych mohl navařit kliku.

Proadíte mi někdo?

Předem díky

Filip

Předmět Autor Datum
Tohle je snadná práce pro kohokoliv kdo má soustruh, takový váleček jednoduše vytočí z železné kulat…
umfa 13.12.2018 14:38
umfa
Díky za odpověď. Já ale právě nikoho se soustruhem neznám. Možná to můžu zkusit vyvrtat. Super přesn…
filuna 13.12.2018 14:50
filuna
A co zkusit dát několik kuličkových ložisek vedle sebe? Ze strojařského hlediska to sice není moc či…
umfa 13.12.2018 18:33
umfa
Aha, teď koukám, že tam ložiska už máte :-) Tak přesně takhle, jen k tomu krajnímu přivařit páku a v…
umfa 13.12.2018 18:34
umfa
já jsem na tím taky přemýšlel, že bych ložiska použil i na ten váleček, ale tak nějak jsem si nevím…
filuna 14.12.2018 10:03
filuna
Loziska jsou z nejake lepsi oceli, trida 14 nebo neco takoveho, vari se blbe ale na pojisteni proti… poslední
Umfa 17.12.2018 11:12
Umfa
Tohle vytočit je otázka 10-15 minut, zkuste mi napsat do zpráv a můžeme se zkusit nějak domluvit. :)
jindraaaaa 13.12.2018 18:44
jindraaaaa
ja som podobnu zakruzovacku vyrabal ale tento typ nie je bohvieako funkcna,mozno na drot tensiu paso…
fifo 13.12.2018 19:23
fifo
počkám, díky!!
filuna 14.12.2018 09:50
filuna
jakej je problém rozříznout trubku, tu zmenšit podle ložiska a svařit? Takhle jsem dělal futra na lo…
paul 14.12.2018 10:22
paul
jako vzít větší trubku, tu podélně rozříznout a zmačknout? No, tak to by vlastně asi taky šlo, to mě…
filuna 14.12.2018 10:41
filuna
Dobrý den,kdyby jste došel do nejuniverzálnější prodejny co existuje-kovošrot,tak není co řešit.U ná…
Lubomír 14.12.2018 11:11
Lubomír
Kovošrot tady zrovna široko daleko není, ale dobrý nápad je s tím zbytkem z kola - tak mě napadá, že…
filuna 14.12.2018 12:29
filuna

Tohle je snadná práce pro kohokoliv kdo má soustruh, takový váleček jednoduše vytočí z železné kulatiny. Zkuste pátrat tímto směrem. Pokud by to z nějakého důvodu nešlo tak bych zkusil použít kousek silnostěnné bezešvé ocelové trubky (Kondor, König Frankstahl a mnoho dalších dodavatelů) nebo přímo jako celek kompletní jehlové ložisko - pokud seženete někde použité, protože nové by možná bylo dražší než celá koupená zakružovačka.

Díky za odpověď. Já ale právě nikoho se soustruhem neznám. Možná to můžu zkusit vyvrtat. Super přesné to asi nebude, ale to v tomhle případě asi zas tolik nevadí. Silnostěnnou trubku bych tam dal jak? Musel bych do ní dá ložisko ne, aby se mi to točilo. Jenže mě se nepodařilo najít žádné ložisko, které by svým vnějším průměrem bylo kompatibilní s nějakou trubkou. A soustruh právě nemám, abych si to nějak obrobil...

A co zkusit dát několik kuličkových ložisek vedle sebe? Ze strojařského hlediska to sice není moc čisté, ale třeba ložiska typu 608 (vnější průměr 22, vnitřní 8 - akorát na šroub, šířka 7 mm) nebo 6201 (32/12 mm, šířka 10) by to mohla zvládnout. Tohle je běžný typ ložisek, ta by mohl mít někdo v šuplíku jako použitá, případně koupit nová (nejlevnější čínská stojí několik desetikorun a tady budou stačit). Nepřiložil jste výkres, tak rozměry jen odhaduju.

já jsem na tím taky přemýšlel, že bych ložiska použil i na ten váleček, ale tak nějak jsem si nevím proč myslel, že vařit to přímo k ložisku není dobrý nápad - nevím jak je silná stěna pláště ložiska, abych to nějak nedeformoval. A není to vlastně nerez? Jak se vaří bežná ocel na nerez elektrodou? elektrodou na nerez? Proto jsem si myslel, že by bylo lepsí na to narazit nějakou trubku, jenže jsem nenašel nic, co by k sobě pasovalo. Faktem ale, že nad tím možná netřeba tolik bádat, zkusím to nasmažit rovnou na ložiska, v nejhorší se to nepovede
Rozměry tam nejsou, je to z youtube, takže i já je musím odhadnout. Tak nějak by voko jsem to tipnul třeba na tohle https://www.korbel-loziska.cz/sortiment/jednorada-loziska-4/6300-2rs-zkl/p6757.html
Takže bych jich vzal asi 6 a po páru na všechny 3 rolny, to by moho vyjít ne?

ja som podobnu zakruzovacku vyrabal ale tento typ nie je bohvieako funkcna,mozno na drot tensiu pasovinu,ja som robil tak ze som na seba navrstvoval trubky ,tenku,hrubsiu,hrubsiu az kym som dosiahol ten priemer potom zvaril konce a obrusil ale ako som pisal u mna nefungovala podla predstav,potreboval som na pasovinu 20mm obcas aj 50mm ,vyrobil som ich snad 4 druhy podla youtube videi ...nakoniec som si navrhol vlastny dizajn,a musim sa pochvalit:)ked si pockas nafotim cez vikend...

jakej je problém rozříznout trubku, tu zmenšit podle ložiska a svařit? Takhle jsem dělal futra na ložiska k houpačce, jednu stranu zavařil podložkou komplet, druhou jen heftnul ve 3 bodech, kdyby bylo třeba vyměňovat. ani vařením přímo ložiska bych se nebál

Dobrý den,kdyby jste došel do nejuniverzálnější prodejny co existuje-kovošrot,tak není co řešit.U nás maličký,ale v kontejneru se silným materiálem bych to asi našel,nebo něco podobného.ten váleček může být i třeba litinový,odřezek z náboje kola,nebo něco podobného.K té klice se vařit nemusí,vyříznete v něm flexou unášecí drážku do které klika zapadne a stahnete průchozím šroubem,můžete jich mít více průměrů výměnných.Také mám spoustu samodomo udělátek,tak vím oč se jedná.I když mám vlastní soustruh, tak vždy hledám cestu nejmenšího odporu.:-)
