Přidat otázku mezi oblíbenéZasílat nové odpovědi e-mailem Rele module spinane arduinen + vypinačem

Dobrý den všem.
Mam rele modul viz přiloha.
In1 a In2 jsou propojene, takže arduino spina obě dvě rele najednou.
Rele je seple, když je na pinech uroven L.

Potřebují nejjednodužším zpusobem docilít toho, abych mohl ještě každe rele sepnout zvlašt vypinačem.
Ono by to šlo pořešít jednoduše 2 diodami na In1 a In2 a za nima to spojít a tam připojít arduino.
Pak bych ještě na In1 a In2 zapojít vypinače.
Chci však docilit toho, že když se některe rele sepne vypinačen, aby se odpojil přivod od arduina.

.

Jsou zobrazeny jen nové odpovědi. Zobrazit všechny
Předmět Autor Datum

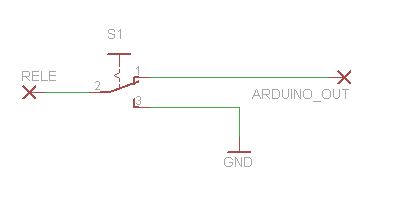

SW řešení už popsal předřečník, jednoduché HW řešení je použít místo každého vypínače přepínač. [842…
jirka44 07.12.2018 11:43
jirka44
@ jirka44: v čem to kresliš?
Matěj.Hanuš 07.12.2018 11:56
Matěj.Hanuš
Eagle poslední
jirka44 07.12.2018 11:56
