Přidat otázku mezi oblíbenéZasílat nové odpovědi e-mailem Stabilizace napětí.

Dobrý den.
Toto.
https://www.gme.cz/bistabilni-rele-12v-finder-26-02-8-012-0000

A toto.
https://www.aliexpress.com/store/product/7805-AC-DC-DC-Step-down-Power-Supply-Module/1892449_32781018382.html?spm=a219c.search0104.3.1.33774a8coSpNHC&ws_ab_test=searchweb0_0,searchweb201602_3_10065_10068_5017315_10059_5017017_10696_100031_10084_10083_10103_451_10618_5017117_452_10304_10307_10820_10821_10302_5017215,searchweb201603_16,ppcSwitch_5&algo_expid=1336bebd-7149-4bdb-af52-b4ad96ee509e-0&algo_pvid=1336bebd-7149-4bdb-af52-b4ad96ee509e&priceBeautifyAB=0

Rele je na AC 12V.
Napajím klasickým vinutým trafem s výstupe AC 12V
12V impulz rele překlopí.
Při naběhove haně impulzu je na trafu 12V.
Při sestupove hraně nad 25V (netuším proč - že by to dělal ten nizký odpor civky?)

Na te 7805 mam 5.07V
Když se zvedne na tom AC napětí, mam však na něm na par vteřín 5.70 V.
Potřebují to nějak stabilizovat, aby tam bylo furt třeba 5V.
Poradí tu někdo?

Předmět Autor Datum
jaký je odběr z toho 5V stabilizátoru? není doufám naprázdno? na aliexpress to jen furt cosi načítá,…
lední brtník 15.09.2018 17:24
lední brtník
https://www.ebay.com/itm/LM7805-L7805-AC-DC-to-5V-1-5A-Regulator-Rectifier-Converter-Power-Supply-Mo…
Bobanek 15.09.2018 18:41
Bobanek
Těch 5.7 měřím hned na vystupu toho činskeho modulu. píšeš opravdu o vstupu? to je pro stabilizátor…
lední brtník 15.09.2018 19:40
lední brtník
Nebude stačit dat mezí výstup te 7805 a arduino zenerovou diodu na 5V a nějakej ten odpor?
Bobanek 15.09.2018 20:02
Bobanek
Stabilizovat stabilizátor? Rovnák na ohejbák. To spíš dej na výstup toho stabilizátoru nějaký odpor…
Prasak 15.09.2018 20:09
Prasak
pořád ses nevyjádřil ke zdroji střídavých 12V. tím musíš začít.
lední brtník 15.09.2018 20:43
lední brtník
Nejsou na něm žadne parametry. Ma 3 vinuti 12V http://img24.cz/images/17554563366575504516.jpg
Bobanek 15.09.2018 21:33
Bobanek
ani rozměr neuvádíš, utáhnout 0.7A při 12V by to mělo. pak si ale budeš muset nějak vysvětlit, proč…
lední brtník 15.09.2018 22:04
lední brtník
Nic nepada. Na trafu je furt AC 12V Na výstupu modulu 7805 je furt DC 5.07V. Bistabilní rale dostan…
Bobanek 15.09.2018 22:22
Bobanek
měl jsem nějaké zatmění, výše skutečně píšeš o výstupu, nevím proč jsem to zaměnil se vstupem. 7805… poslední
lední brtník 15.09.2018 23:09
lední brtník

jaký je odběr z toho 5V stabilizátoru? není doufám naprázdno?
na aliexpress to jen furt cosi načítá, parametry to nezobrazí, ale není třeba. podle fotky je na vstupu usměrňovač, 470u, 7805 a cca 2mA ledka.

zapojení vypadá jak?
máš ze střídavých 12V napájené relé, ta střídavina je 2 diodami z usměrňovače připojena na zem stabilizátoru - a těch 5.7V měříš kde přesně?

https://www.ebay.com/itm/LM7805-L7805-AC-DC-to-5V-1-5A-Regulator-Rectifier-Converter-Power-Supply-Module/201598537759?hash=item2ef035901f:g:uwsAAOSwzJ5Xekar

http://img24.cz/images/05764366563900109685.png

http://img24.cz/images/73693790447823248405.jpg

Ono vše dokupy, arduino,expander a RS485 nebere vic jak 30 mA.
Akorat stoupne odběr, když se sepne to činske rele (nevim kolik sežere).
Vždy se ale spina jen jedno.
Těch 5.7 měřím hned na vystupu toho činskeho modulu.

Těch bistabilních relatek mam jen 4.
Činských je 8, tedy 4 prazdne.
Když přepinam ty prazdne, funguje vše jak ma.
Pokud přepnu to na kterem je to bistabilní rele, zatuhne mi expander a musim vše restartovat.
Pokud odpojím arduino a vše okolo a začnu to napajet 5V trafem, normalně to funguje.

Těch 5.7 měřím hned na vystupu toho činskeho modulu.

píšeš opravdu o vstupu? to je pro stabilizátor 7805 naprosto nedostatečné (potřebuje na sobě úbytek napětí aspoň 2.5V, výstup je 5V, úbytek na diodách 1.4V). jaký to má průběh, když to je střídavé napětí z trafa? asi by ti bodnul osciloskop pro sledování vstupního a výstupního napětí stabilizátoru se 7805.

není 12V napájecí trafo příliš měkké, když ho zatěžuješ relé s nízkým odporem cívky? ten finder má odebírat neskutečných 700mA!

z náčrtku propojení jen hádám, co jsou vinutí cívky (asi "finder") a co jsou spínací kontakty (nejspíš "čínské relé")
arduino doufám přímo spíná ss napájení čínských relé.

ani rozměr neuvádíš, utáhnout 0.7A při 12V by to mělo.
pak si ale budeš muset nějak vysvětlit, proč ti střídavé napětí na vstupu dps se stabilizátorem padá na 5.7V
pokud je to jinak, nemá smysl něco řešit, dokud nenapíšeš co kde skutečně měříš (a v lepším případě i jaký to má průběh).

anebo použij normální trafo, ne šrot ze smeťáku.

Nic nepada.
Na trafu je furt AC 12V
Na výstupu modulu 7805 je furt DC 5.07V.

Bistabilní rale dostane impulz a pří vzestupne hraně toho impulzu se zvedne na trafu napětí skoro na AC 25V.
Jen na pul vteřiný.
To ale zpusobí, že se i na výstupu toho modulu 7805 zvedne napětí z těch 5.07V na 5.70V
Toto potřebují pořešít.
Aby tam bylo stabilně, bez jakeholiv zakolisaní třeba 5V.
Proto jsem tam chtěl dat tu zen. diodu, ktera by to na těch 5V hlidala.

měl jsem nějaké zatmění, výše skutečně píšeš o výstupu, nevím proč jsem to zaměnil se vstupem.

7805 určitě snese vstupní napětí 25V, při zátěži 30mA je tam ztráta 0.6W.
ale problém může být v zapojení tvého čínského relé, asi z těch 5V.
plné schéma tu nedáváš, tak jen odhad - při spínání cívky na ní vznikají rušivé napěťové špičky, úměrné energii cívky. obvyklá obyčená dioda v závěrném směru ořeže jen záporný překmit, ale kladnou špičku (u malých relé i desítky volt) ponechá.
je tedy otázka, co vlastně měříš jako 5.7V, jestli je to nějaká střední hodnota se špičkou? asi by ti odpověděl jen osciloskop.

to relé finder s proudem cívky 0.7A musí být zdrojem ještě šílenějších špiček na 12Vst, které projdou přes usměrňovač, elektrolyt 470u je nemá šanci vyfiltrovat a tak udělají na výstupu 7805 resetující paseku.
bez osciloskopu to asi nedáš.

jistou možností by bylo vřadit do přívodu stabilizátoru feritovou (2-)cívku, např. https://www.gme.cz/tlumivka-toroidni-horizontalni-caf-0-7-10-talema
a dále k napájení čínských relé přidat ořezávací transil https://www.gme.cz/transil-unipolarni-bzw06-5v8

edit:

Proto jsem tam chtěl dat tu zen. diodu, ktera by to na těch 5V hlidala.

já se tím nesmyslem nechtěl vůbec zabývat, ale když to opakuješ:

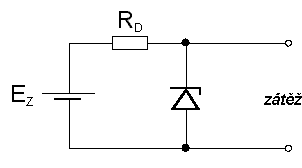

- aby zenerka stabilizovala, musí jí procházet srovnatelný nebo větší proud než zátěží, takže cca 50mA.
- jak se spočítá předřadný odpor, víš z ohmova zákona R=úbytek U / I
(vstupní napětí 5.07V - zenerovo napětí dejme tomu 5.1V) / 80mA = - 0.375ohm
fak si myslíš, že by miniodpor záporné až nulové hodnoty fungoval?
