Zapojení světel

viz.foto

Jaká světla, jaké auto, co na to na STK....
Není to od tebe?
http://www.ebastlirna.cz/modules.php?name=Forums&file=viewtopic&t=85862

Dálková světla; Ford focus 2 (FL), Homologovana. A ne není to můj příspěvek. Potřeboval bych je zapojit tak aby spoustely zároveň s dálkovými

Takže sa jedná o "ostré", diaľkové lampáše, ktoré sa vypnú pri prepnutí na tlmené.

Nepíšeš výkon vo watoch na 12V reflektor (napr. na žiarovku H1), lebo je nutné počítať s dimenziou kabeláže a poistiek v skrini.

Ak by sa jednalo iba o 55W / 12V na lampáš, stačilo by napojiť "ostré" na pôvodné relé k detto kabeláži. Relé to unesie v pohode. Akurát 15A vidlicové poistky zameň za 30A, aby poistky netrpeli prehrievaním.

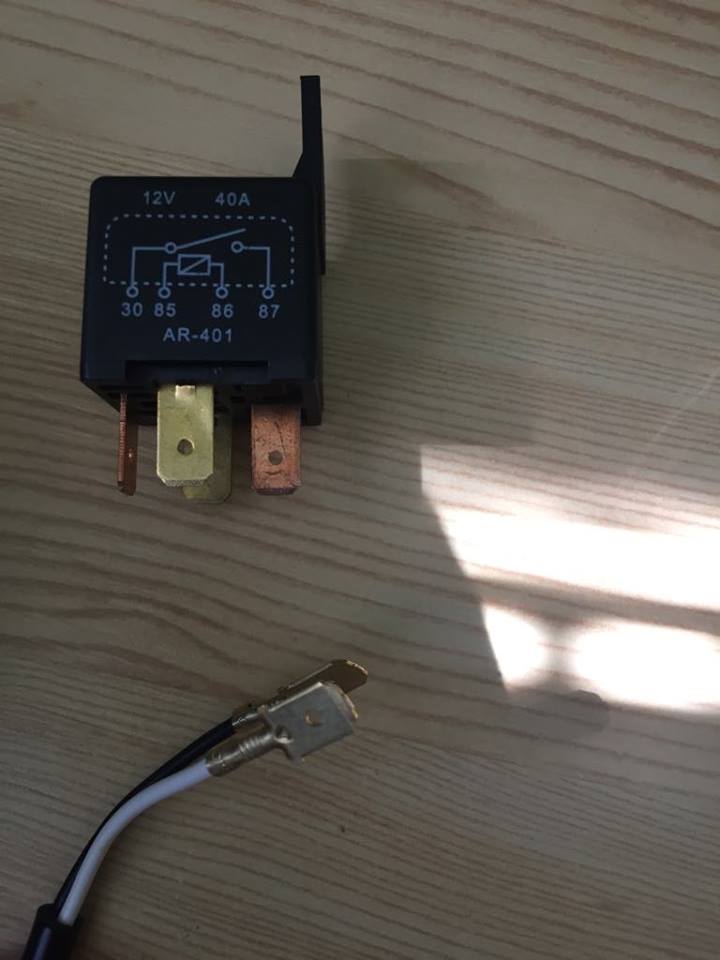

To relé, co máš na fotce, by mělo být zapojeno asi takto:
Cívka sv. 85 za spinač DO s potenciálem +, případně, pokud to bude jednodušší, možno i na vývod + ke sítidlům DO. Na sv.86 pak potenciál - (kostra). Na svorku 30 přivést potenciál + z pojistkové skříňky, z rezervnho pojistkového vývodu a osadit pojistku 15A. A ze svorky 87 pak napojit přívod + na přídavné světlomety, jejichž druhý přívodní kablík opět připojit na potenciál - (kostru). Přívodní vodiče by mohly být, s rezervou, slaněným vodičem SY 2,5. Jde taky o to, jaký příkon ty přídavné světlomety mají, což neuvádíš.
Připojit přívod na kontakt relé, sv.30, příd.světlometů za pojistku stávajícího DO, nebo přímo na přívod ke světlům DO, by asi stávající jištění tohoto vývodu neudrželo.

Nejsem si jistý a nechce se mi to hledat, ale nemusí mít přídavné světlomety možnost je vypnout nezávisle na hlavních? V tom případě by pak bylo nutné instalovat někam na palubní desku vypínač (zapojený do serie s cívkou relé) a natáhnout přípoj k němu.

Asi by to bylo i vhodné. Ale taky nevím zda to být musí, ale spíše ano. V tom případě pouze do přívodu k relé, ke svorce 85, vřadit spinač, čímž by bylo vše vyřešeno.
