Rozvadeč ve vojenské centrále
Dobry večer, dostal sem zdarma vojenskou centralu bohužel z napul vytrhanyma dratama a chtel bych to nejakým zpusobem zapojit zpatky. stoprocentne vím že funguje protoze je to od znameho a než to doprasil tak šla. rok výroby je to 1957 elektrocentrála 230 V/3 kVA, tak motor
má označení ZB 7, alternátor ZG 56, rozvaděč ZR 496, regulátor napětí RS 1-S.
Dále - elektrocentrála má na ovládacím panelu voltmetr do 250 a
jazýčkový kmitoměr 45 - 55 c/vt. voltmetr je vyndaný a kmitoměr taky. kdyby jste ji mel nekdo doma a udelal fotku nebo odkaz alespon na schema byl bych vdečný
Tady jsou nějaký fotografie zv6_ttd_centrala.php
Ještě tady je něco : http://forum.valka.cz/viewtopic.php/t/70701/start/ -1
Jinak celé označení centrály je ZB7AS, kdyžtak hledat pod tímto označením. Doma z ní mám benzinový motor připravený opět na konstrukci elektrocentrály ...
PS. Nemáte náhradní díly na tuto centrálu ? Jedná se mi o výfuk a nádrž. Děkuji
No tak to mam zas trošku jinou vykon a KW sedí Tahle ma rozvadeč na boku ja ho mam jakoby zepředu je tam i ampermetr myslím ted nejsem doma abych udelal foto. Nahradni dili nemam, a výfuk jsme samy vařili vypada stejne jak original akorad jsou silnejsi trubky.
Omlovám se za OT, ale ta čeština, to je katastrofa.
joo ta čeština je katastrofa..
Mělo by se jednat o typ EC-3 kVA
Ale schéma rozvaděče nebo fotky jak to má vypadat uvnitř sem nikde nenašel.
jinak jsem zakladatel tohoto tématu.

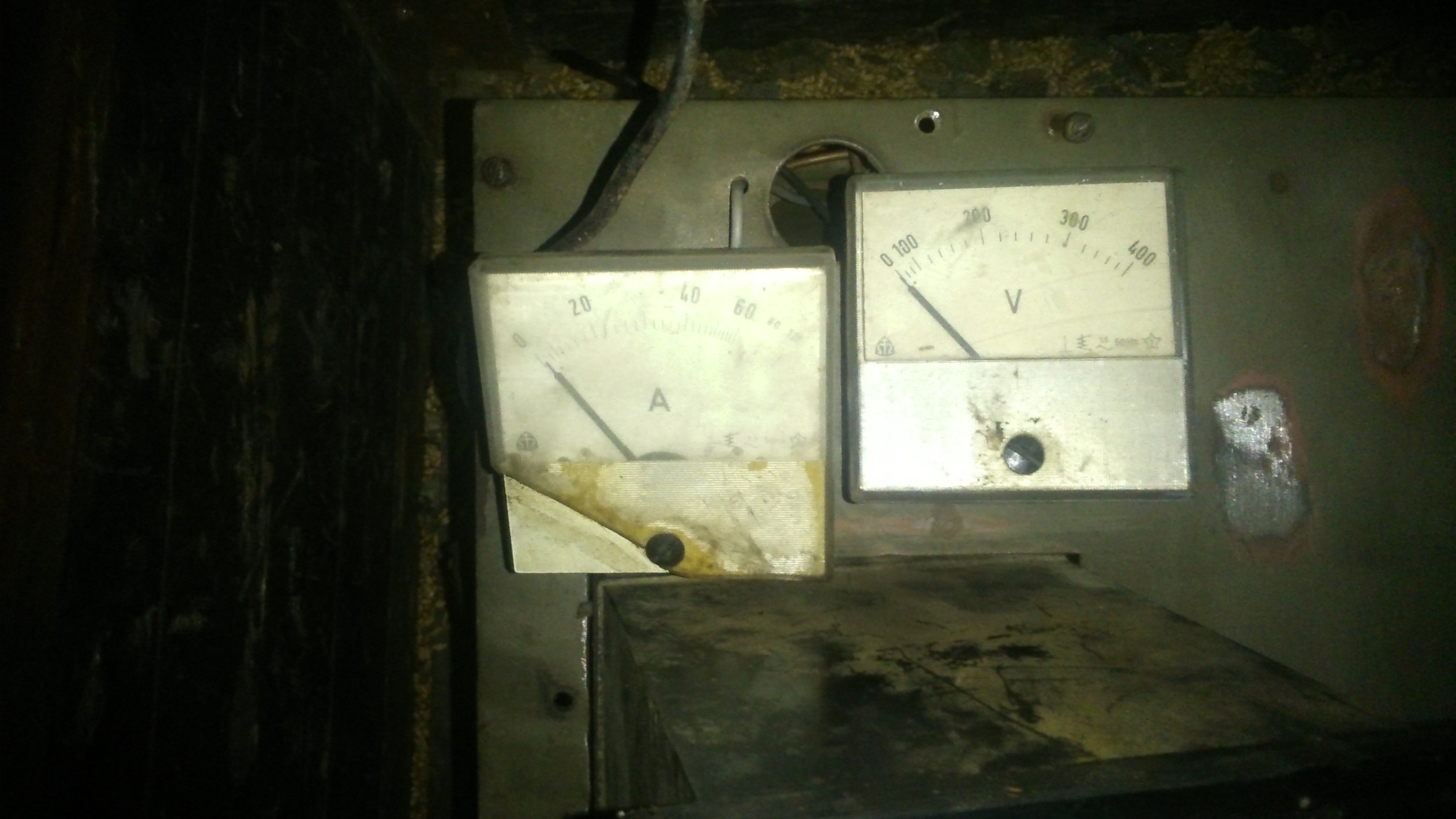

Nějaké fotky co jsem ještě nafotil
Nejspíše ani nenajdete, protože je to vojenská centrála a vojenský projekty byly velmi tajné, takže pokud to někdo někde neobkreslil, tak máte smůlu. Všimněte si, že na motoru není ani výrobce ...
To asi ano, ale tak jsou to už roky a těchto centrál musí být přece mraky to bych se zase na druhou stranu divil že by to někde nebylo ale asi ne no...
Nemyslím si že je to nějaký velký klenot aby to mělo jenom málo lidí v ČR.
Zdravím, napsal bych do pár army shopů a to by bylo, aby něco k tomu (dokumenty) neměli, když mají více zbraní a střeliva, než AČR. Jinak na E-bastlírně se to taky řešilo a někdo měl prý 60-ti strannou příručku, ale k jinému typu.
Hlavně aby to schema nebylo krásně vygravírované do hliníkového plechu přinýtovaném zevnitř krytu regulátoru... - jako u mý "tajný" voj. centrály 15kW. Jinak projít "kovošroty" a armádní výprodeje - možná se to schema (možná i nd) bude válet někde ve štábní vejtřasce v šuplíku. Jinak teda taky stačí zapojit mozek (nikoliv k síti-Netu) a použít znalosti o alternátorech, či generátorech proudu. Žádná eletronika tam nebude, tak nějaký omyl při zapojení nic neznamená. Alfi.
Mám na to zjednaného eletrikáře jinak si myslím že omyl docela znamená dost od této bych centrály bych dostat proudem nechtěl
Děkuju za pomoc.
Dobrý den.

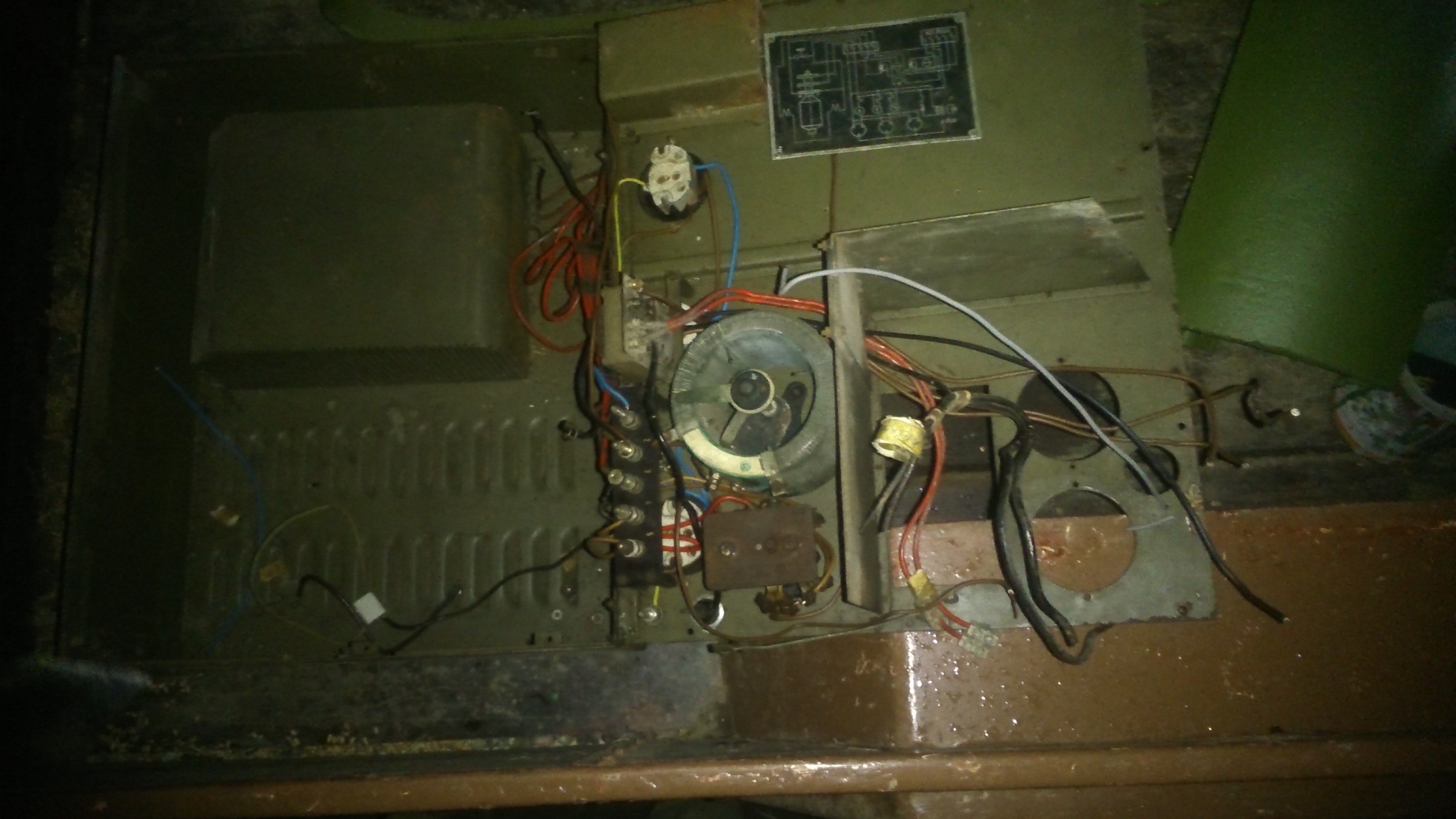

Co to schema na štítku na fotografii č. dsc-0243.jpg ?Domnívám se ,že je to schema celého zapojení elektocentrály.
No vypadá to tak, zkuste identifikovat jednotlivý součástky jak na schématu tak i na rozvaděči a pokud si budou podobný nebo stejný, tak máte vyhráno. Zapojíte to podle toho schématu.
Nesmím zapomenout dodat, že na tuto činnost by jsi měl mít alespoň nějaký elektro zíklady, tím myslím, že když nepoznáte třeba potenciometr, tak tu centrálu nerozchodíte ...
Dobrý den, už sem si na to zjednal elektrikáře na tom schématu něco je ale ne všchno ale on si s tím rozvaděčem někdo hrál a je malinko jinak udělaný než má být. Děkuju za pomoc.
Český vojenský centrály jsou dělaný, jako stavebnice. Je to na nezáměnný vidlice, jednotlivé díly se daly "v poli" vyměnit pomocí základního nářadí, někdy i bez něho. Jiné je to ale s opravami. Takový rozvaděč se na míst celý vyměnil a poslal do odborný dílny, protože obsahuje dost citlivý elektromechanický relé,které udržuje napětí v širokém rozsahu odebíraného výkonu takřka konstantní. Jsem dost skeptický k tomu, že se Vám podaří udělat fungující regulátor elektrocentrály
Pokud se týká skutečně ROZVADĚČE, který rozděluje, jistí, případně odrušuje už vyrobenou elektriku, pak to není nic složitého, ale všechny přístroje, spínače i svorky musí být v otřesuvzdorném provedení, protože jinak se zakrátko samorozloží na mikročinitele.
Nezapomeňte na napěťový chránič - tato soustava pracuje jako "izolovaná" a proudový chránič hlídá poruchy "proti" uzemňovacímu kolíku.
Dobrý den, všechny součásti byli v pořádku než začali vyndávat ty kabeli
No rozvaděč jak do něj vedou dráty z dynama je tam 3x 220V. A řekl bych že nejaký potenciometr na ruční ovládání a automatický. Netuším proč tam je i ruční když si myslím že automatický musí být lepší. A jeden starý domovní jistič. Celá ta bedna je na gumovích ..selentblokách..
Sám jsem zvědaví jak to všechno dopadne koukal jsem že se do toho lije benzín v pomeru 1:20 to mi přijde docela dost na nízkootáčkový dvoutakt, ale co je psáno to je dáno tak to tam radši tak budu lít než aby se nějak přidíral
Tak po tomhle komentu jsem se, ač vytrvale z ČJ pouze dostatečně hodnocený žák ZDŠ, osypal a opravdu nemohu reagovat
