zdravim ! potřebuju elektrikáře ! :-D narazil jsem na oříšek kterej neumim rozlousknout potřebuju na pevno propoji spínací hodiny a časovým relé, hodiny jsou Ikea Tända a relé nejjednoduší CS3-1 chtěl bych to nějak takhle clanky.php hrozně by mi to pomohlo ! DÍKY MOC !!

Předmět Autor Datum
a co ti v tom brání? [http://www.moje-elektro.cz/bmz_cache/b/b0e66b1f576 1ae305bb7c9ae6a245031.image…
paul 07.12.2014 17:43
paul
brání mi v tom to zapojení který neumim .. do vypínače to zapojim taky ale já to potřebuju zapojit d…
matt7 07.12.2014 17:45
matt7
a co to má spínat? vedou z toho nějaký vodiče? hele to jsou obvody 230V a to i zabíjí...svěř to odbo…
paul 07.12.2014 17:49
paul
potřebuju 2x denně 15ti sekundovej interval na terarijní zavlažování
matt7 07.12.2014 18:07
matt7

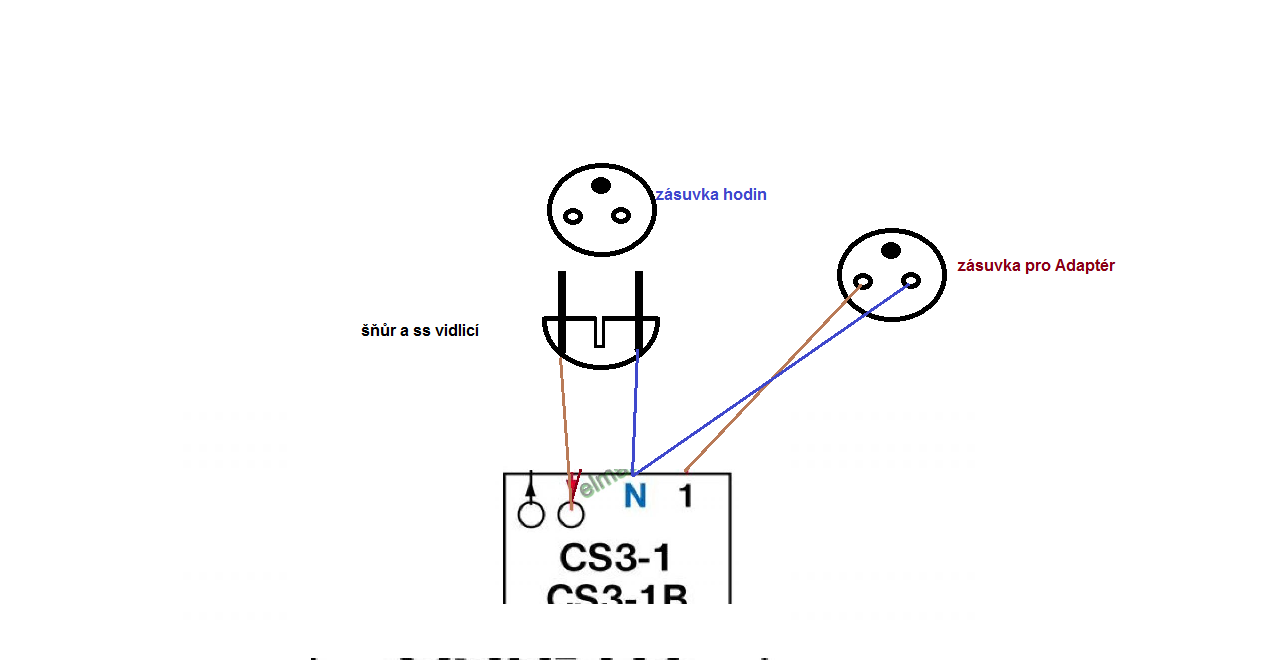

tak že nějaké čerpadlo? takže nějak takto...záleží co je to za čerpadlo jakej to má přívod...
paul 07.12.2014 18:53
paul
hele když pujdu od zásuvky: zásuvka --> spínací hodiny --> CS3-1 --> AC adpater --> čerpadlo --> všu…
matt7 07.12.2014 19:15
matt7

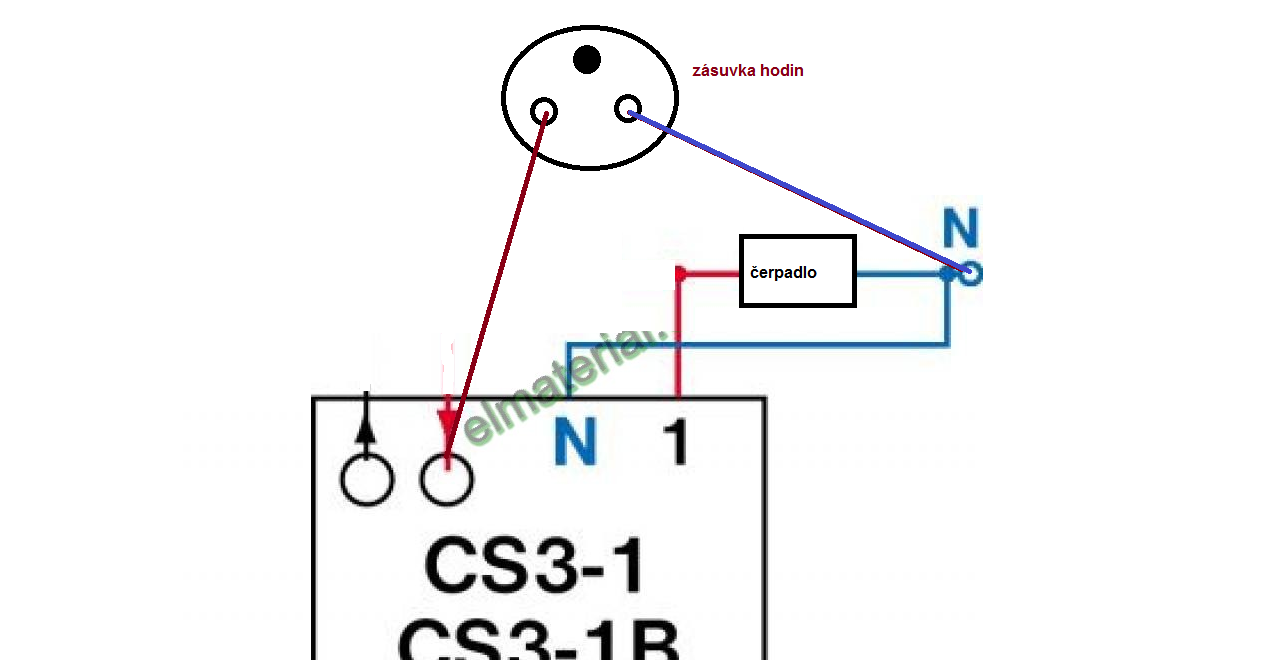

máč to nakreslenýod zásuvky na hodinách, tak místo toho čerpadla v nákresu bude adapter, tedy asi da…
paul 07.12.2014 19:19
paul
jo asi jo :) díky moc a zásuvka tam nebude hodim to na svorku nebo na čokoládu
matt7 07.12.2014 19:46
matt7

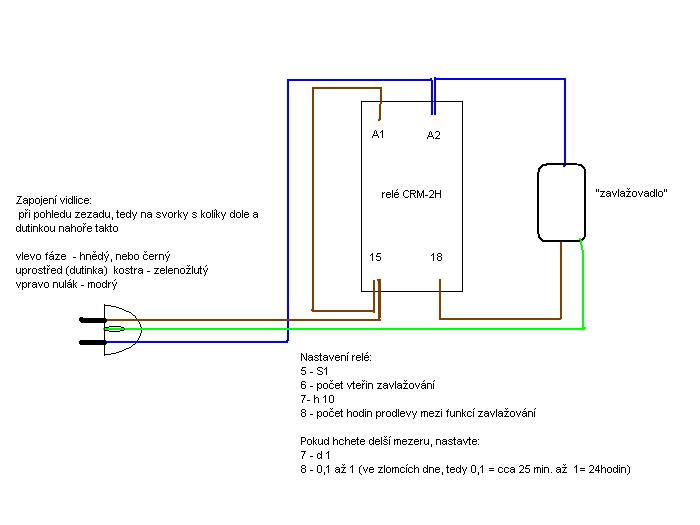

Trochu složité a drahé, kupovat, zapojovat a nastavovat dva časové členy, když to umí jeden...http:/…
mirektatra 07.12.2014 19:51
mirektatra
to je sidce hezký :-D ale kdo mi to zaplatí ?
matt7 07.12.2014 20:06
matt7
700?- je moc :-D ? A co stojí časovací zásuvka a k tomu časový relé? Jiná věc je, pokud to už "máš d…
mirektatra 07.12.2014 20:19
mirektatra
časovač do zásuvky 50 relé 280
matt7 07.12.2014 21:53
matt7
Když už to máš koupený, tak to zapojit půjde. Ale je třeba vědět některé věci. Co je to za hodiny, n…
Zerozero 08.12.2014 02:14
Zerozero
Tohle všechno mi bylo jasný, ale přiznám, že jsem líný a fakt se mi nechtělo tohle všechno otvírat,…
mirektatra 08.12.2014 05:15
mirektatra
no tak když fungovat nebude, nedá se pak ani kropit..:-)
paul 08.12.2014 10:05
paul
díky moc za zájem mi pomoct ! Tända časovač má českou zásuvku, zásuvka spíná pravou stranu takže nul…
matt7 08.12.2014 17:38
matt7
Zapojit to půjde i tak, ale kdyby to spínalo fázi, byl bych raději. Nevím, proč to tak dělají, že to…
Zerozero 08.12.2014 18:25
Zerozero
mám to otevřené ale je to zanýtovené do toho bych se nehrabal jestli to neni nutný .. jak je to jedn…
matt7 08.12.2014 18:32
matt7
já sice nějak nepochopil, proč by to podle mého zapojení nemělo chodit, ale to neva, třeba to mirekt…
paul 08.12.2014 18:41
paul
Paul. Myslím že chodit to nebude proto, že vývod na časovači označený šipkou nahoru, je spínaný výst…
Zerozero 08.12.2014 18:54
Zerozero
ZERO: dík, já to podle nákresus ventilátorem a žárovkou pochopil jinak..v tom případě omluva tazatel…
paul 08.12.2014 18:58
paul
... co s tím mám společnýho :?:
mirektatra 08.12.2014 19:41
mirektatra
mirektatra: pardon, já se přehlédl...
paul 08.12.2014 20:10
paul
Dobře, napíšu večer.
Zerozero 08.12.2014 18:50
Zerozero
Díky moc ! hrozně mi to pomůže ;-)
matt7 08.12.2014 18:53
matt7
Když nad tím tak přemýšlím, tak to není tak jednoduché, jak to vypadá. Tedy jednoduché to je, ale po…
Zerozero 08.12.2014 20:19
Zerozero
Wow ... no potřeboval bych to co nejdřív, už jsem myslel že to budu mít dááávno hotový, no a pořád s…
matt7 08.12.2014 20:31
matt7
V elektrikařině je vždycky mnoho možností, jak vyřešit úkol. Pokud je jednoznačně zadaná funkce a je…
mirektatra 09.12.2014 03:30
mirektatra
Koukám, taky noční pták :-D No vlastní spínaný výkon bude spotřebič, co tam zapojí. To s tím odporem…
Zerozero 09.12.2014 03:48
Zerozero
Já vím, je mi to jasný... Noční pták - :-) pokročilý věk v kombinaci se zákeřnou mužskou chorobou, k…
mirektatra 09.12.2014 04:06
mirektatra
Tak jsem to zkusil nějak vymyslet aby to nějak šlo, i když zvolené komponenty nejsou nejvhodnější. V…
Zerozero 09.12.2014 03:25
Zerozero
Děkuju moc!! je to teda 100% funkčnost ? Jo a zem nevim jestli má cenu zapojovat protoze v celim tom…
matt7 09.12.2014 11:32
matt7
Zerozerovi se nechtělo propojovat na schematu ty dva konce, aby zapojení nevypadalo ještě složitější…
mirektatra 09.12.2014 13:11
mirektatra
Jo, mělo by to fungovat, hlavně nespleť zapojení. Pozor na správné zapojení zásuvek okolo hodin, nep…
Zerozero 09.12.2014 14:44
Zerozero
joojo vše správně zapojim stejně si to ještě stokrát než do toho něco pustim překontoluju ;) jenom j…
matt7 09.12.2014 15:49
matt7
Zatím provizor ale podle všeho to mám dobře a tu zem tam nemá cenu dávat protoze mi jde od hodin dvo…
matt7 09.12.2014 16:48
matt7
No měla by být alespoň zem na té zásuvce pod hodinami. Ne proto, že by v tomhle případě byla nutná,…
Zerozero 09.12.2014 20:09
Zerozero
zatim jsem tam dal 25W žárovku když seženu slabší tim líp pro mě ;-) zakrytování myslim neni uplně n…
matt7 09.12.2014 22:00
matt7
Tak gratuluju. Jen poznámka profesionálně deformovanýho elektrikáře: - kryty - nejsi tady navěky, po…
mirektatra 10.12.2014 20:33
mirektatra
PŘESNĚ tak ! kdo mi to zaplatí ? ještě to ale nějak zabezpečim ;-) poslední
matt7 10.12.2014 22:44
matt7

hele když pujdu od zásuvky: zásuvka --> spínací hodiny --> CS3-1 --> AC adpater --> čerpadlo --> všude voda :-D asi bych to mohl zapojit tak jak jsem to napsal že bych to nemusel rvát do těch hodin ale jenom na kabel normálně zapojit a přes čokoládu jet dál jen teda ještě jestli bych mohl poprosit tak takovej jednoduchej obrázek jak to jde za sebou ? abych v tom měl uplný jasno ? hlavně mi jde o barvičky kabelů ;-)

Když už to máš koupený, tak to zapojit půjde. Ale je třeba vědět některé věci.
Co je to za hodiny, něco takového, spínaného mikrospínačem jako tohle?
http://www.ikea.com/ca/en/catalog/products/8013444 9/
Časovač, který uvádíš, spíná po vypnutí osvětlení. Tedy zapojení by muselo být
tak, že na hodinách by se nastavil nějaký nejkratší čas a muselo by se počítat s tím, že k odčasování časovače by došlo až po vypnutí hodin. Což by na daný účel nevadilo.

Trochu problém by mohl být v tom, že daný časovač, počítá se zátěží na vstupu časovače, tedy se žárovkou osvětlení, po jejímž zhasnutí (vypínačem, nebo hodinami), začne odpočítávat čas. Nevím, jak se časovač bude chovat bez této zátěže, když vstup zůstane
"v luftě". I to ale půjde vyřešit zapojením náhradní zátěže odporem.
Ale jak se časovač zachová bez této zátěže lze vyzkoušet.

Dále je potřeba vědět, zda hodiny spínají nulák, nebo fázi. Protože některé hodiny spínají nulák a některé fázi. Předpokládám, že mají českou zásuvku, ne jako na odkazu, co jsem poslal. Lze zjistit multimetrem, žárovkovou zkoušečkou a podobně.

Zapojení od Paul fungovat nebude.

Doplň údaje a napíšu jak to zapojit.

díky moc za zájem mi pomoct ! Tända časovač má českou zásuvku, zásuvka spíná pravou stranu takže nulák ? ale vlevo je modrá a vpravo černá nechápu .. s tim počítám že to bude fungovat až po vypnutí časovače a další info jaké ?
udaje o spínači :
230V~50Hz
16A 250V~
Max 3680W

udaje o relé:
napájení: 230V/ 50Hz
spínací prvek: triak
Příkon:<0,5 W
odporová zátěž: 10 až 200 W
Induktivní zátěž: 10 až 100 VA

Zapojit to půjde i tak, ale kdyby to spínalo fázi, byl bych raději.
Nevím, proč to tak dělají, že to spíná nulák.
Máš to otevřený? Jak je to tam udělané, nejde to přepojit, tedy propojit pravý kolík s pravou zdířkou a zapojit levý kolík -mikrospínač -levá zdířka?
Předpokládám, že je samozřejmě propojený ochranný kolík s ochrannou zdířkou.
V některých hodinách to mají propojené pechovými spojkami, které jsou na kontakty nanýtované, v tom případě to nech jak to je.
Chceš to udělat tak, jak to má ten z toho odkazu, tedy zapojit dovnitř hodin, nebo mimo ty hodiny a připojené přes jejich zásuvku?

Když nad tím tak přemýšlím, tak to není tak jednoduché, jak to vypadá.
Tedy jednoduché to je, ale pokud se to udělá přes zásuvku, navíc se musí
přehodit funkce fáze a nuláku a k tomu časovač potřebuje trvalé napájení, tedy mimo hodiny, tak vznikne ukrutnej bastl. Bude potřeba mít hodiny v zásuvce a k tomu přivést napájecí kabel z další zásuvky.
K tomu daný časovač bude potřebovat nahradit funkčně chybějící žárovku, která vyplývá z původního určení. (stejný časovač mám použitý jen na manuální spínání a žárovku jsem musel nahradit, jinak to blblo. Jenže já tam mám odpor na mžikovou zátěž jen na sepnutí tlačítka, ale tady bude napájený min. čtvrt hodiny co je min. čas hodin).
To znamená, to vylaborovat na nejnižší výkon.

No myslím, ze než ti to vysvětlím, že si budem dopisovat ještě po vánocích.:-D
Snad jediné rozumné řešení, je zapojit to dovnitř hodin, jak to má ten z odkazu.

Začínám přemýšlet o tom, že bych to udělal rychleji, než ti to nakreslím a vysvětlím.:-)

Nechceš mi to raději poslat? Protože jsem lidumil, tak bych to udělal zadarmo, poslal bys mi jen na zpáteční poštovné, abych to neplatil já.

Wow ... no potřeboval bych to co nejdřív, už jsem myslel že to budu mít dááávno hotový, no a pořád se mi to prodlužuje, takže to pro mě neni uplně dobrá zpráva .. no když budu mít schéma tak už si to zařídim v pohodě, jenom potřebuju vědět jestli k tomu budu ještě něco potřebovat dokoupit ?? se** mě to všude píšou nejjednoduší system bláá bláá a ono to nakonec bude chtít úlomky asteroidů a konsterní pozůstatky homo elektrus .. :-D

V elektrikařině je vždycky mnoho možností, jak vyřešit úkol. Pokud je jednoznačně zadaná funkce a jednoznačně zadané součástky nejsou příliš vhodné, musí se udělat složité zapojení...
Pro Zerozera: minimální spínaný výkon mi u podobných relé (SMR-T a SMR-H) už taky zatopil. Fungovalo to na stole, ale po měsíci se to "rozhodilo" a já to zase řešil. Chce to raději víc, než minimum...

Koukám, taky noční pták :-D No vlastní spínaný výkon bude spotřebič, co tam zapojí.
To s tím odporem je jen pro vstup časovače, aby se měl o co opřít a po vypnutí hodin nezůstal v luftě, což by mohlo plavat. Tak doufám, že těch asi 3,5W by mohlo stačit. Ale chtělo by to vyzkoušet. Jde mi o to, aby tam nebyl nepotřebný výkon, i když minimální doba sepnutí hodin, je mysím 15 minut. :puff:

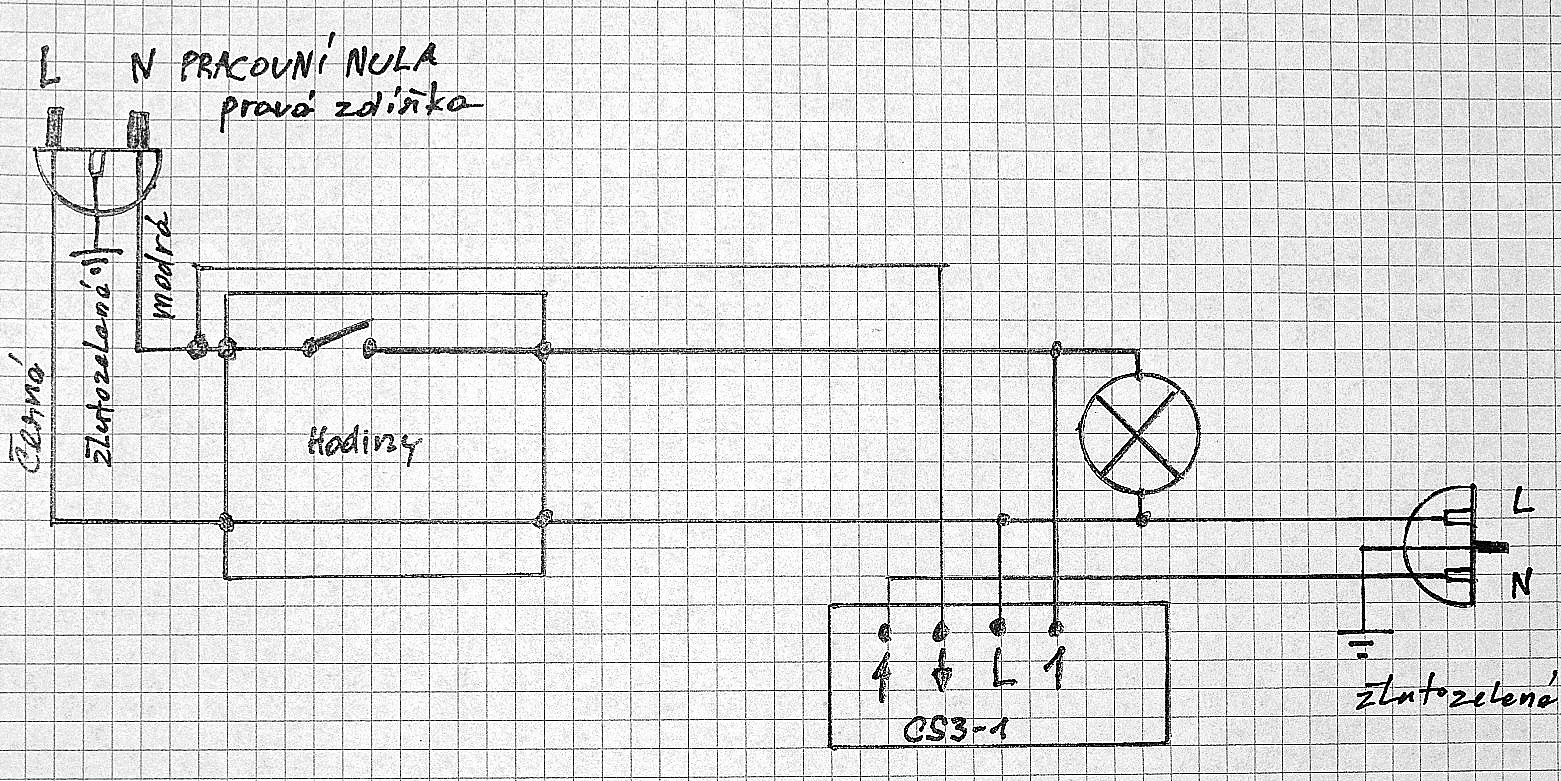

Tak jsem to zkusil nějak vymyslet aby to nějak šlo, i když zvolené komponenty nejsou nejvhodnější.
Vestavěj to do nějaké vhodné krabice. Dovnitř přídělej zásuvku, do které pak přijdou hodiny.
Ve schematu není zakreslená. Tuto zásuvku propoj jako prodlužovák s vidlicí, která přijde do sítě. (levá zdířka levý kolík, to znáš).
Z této zásuvky vytáhni navíc modrý vodič, který přijde na druhou svorku zleva na časovač, viz schema.
Zbytek (časovač), přijde připojit do hodin zástrčkou, také není nakreslená.

Na schématu je třetí svorka časovače označená "L". Na originálním obrázku na časovači je ale "N". Nenech se tím zmást, přijde tam opravdu FÁZE.

Teď ten malý problém, o kterém jsem se už zmínil. Časovač potřebuje spotřebič, od jehož vypnutí počítá čas. Je to ta žárovka ve schematu. Možná by to chodilo i bez ní, ale mohla by tam být nejistota, pokud vstup zůstane nikam nezapojen. Můžeš použít žárovku na 230V, malého výkonu, nebo zkusit nahradit odporem. Nemůžu vyzkoušet jaký, jen od oka bych zkusil asi
15000ohmů (15k), na výkon asi 6W. Poteče tam po dobu sepnutí hodin asi 3,5W.

Nezapomeň zapojit ochranné žlutozelené vodiče.

Zařízení bude spínat pracovní nulák, stejně jako spínací hodiny, tedy na výstupu bude stále fáze. Nemělo by to vadit, ale je dobré to vědět.

Na hodinách to bude chtět nastavit minimální sepnutý čas a odčasování proběhne po vypnutí hodin.
Snad to tak bude fungovat, snaž se to zapojit přesně podle nákresu.

No měla by být alespoň zem na té zásuvce pod hodinami. Ne proto, že by v tomhle případě byla nutná, ale když se někde namontuje zásuvka s ochranným kolíkem, měl by být zapojen. Ale budiž, pokud to nebude možné použít jinak než na daný účel, tak snad. Nesmí nikoho napadnout tam zapnout místo těch hodin něco jiného.
Ta úsporka tam vhodná není, kondenzátor na jejím vstupu může dělat neplechu.
Dej tam klasickou žárovku, tu nejslabší, co seženeš, třeba takovou co bývá v ledničkách a podobně. Bohatě stačí 5W, na vyzkoušení funkce je to jedno, ale klasiku.
Jedná se jen o to, když bude zbytečně silná, je to zbytečná spotřeba, po dobu sepnutí hodin.
Pro finální použití bych ji potom nahradil odporem, jak jsem psal.
Až to budeš mít odzkoušené a ve finální podobě, vhodně to zakrytuj. Čokoláda neposkytuje ochranu před nebezpečným dotykem.

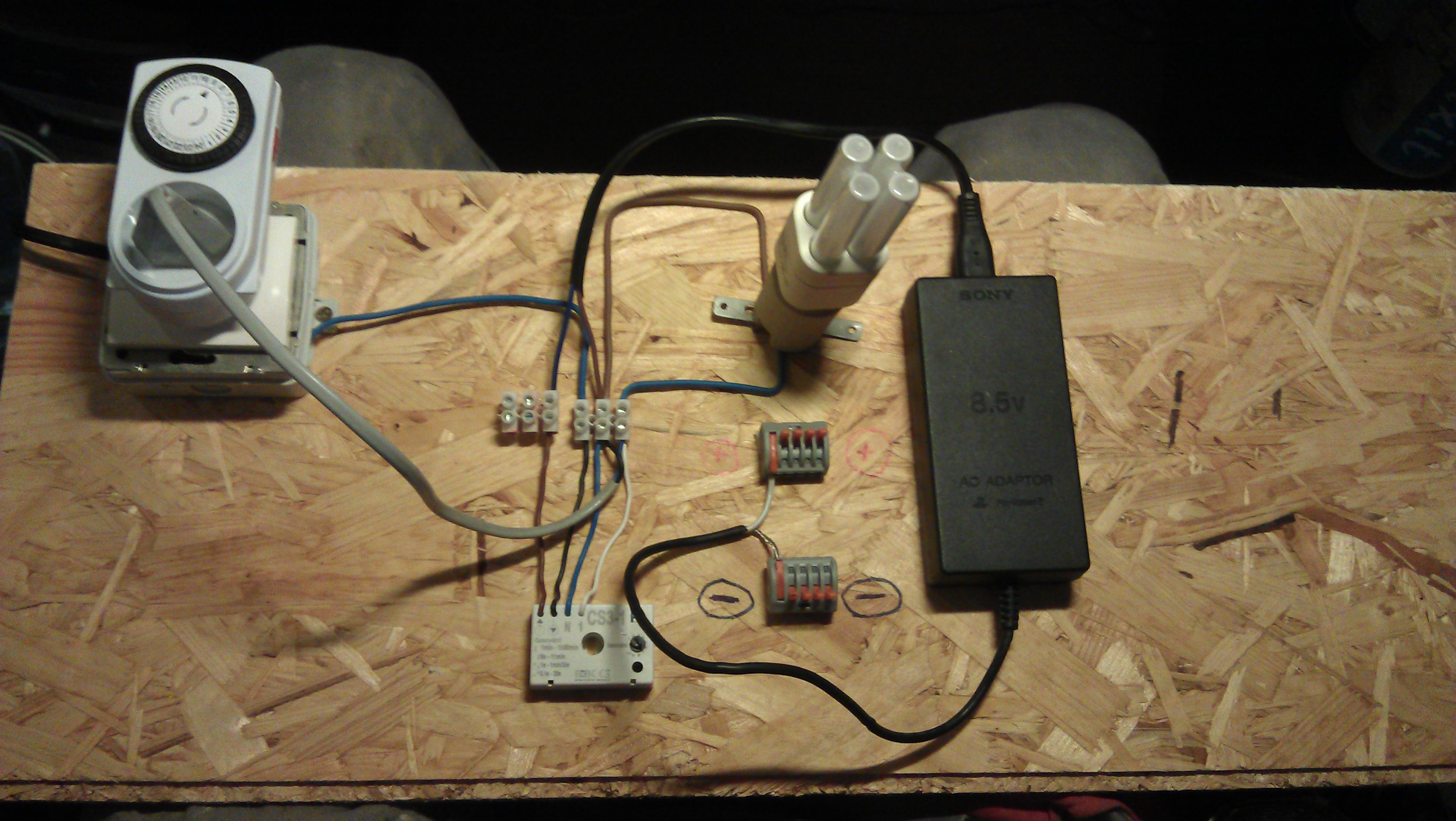

zatim jsem tam dal 25W žárovku když seženu slabší tim líp pro mě ;-) zakrytování myslim neni uplně nutný jedinej kdo se v tom bude případně hrabat budu já a já vim o co tam jde jinak to funguje skvěle :-) pod všim co by mohlo bejt teplý tak je hlinik plech ale stejně by to nemělo žádnej vliv protože můžu hořet cokoliv co máme doma .. a vetšinou nám to stojí třeba pod nebo na dřevěnym stole, co si budem .. ;-)

Tak gratuluju. Jen poznámka profesionálně deformovanýho elektrikáře:
- kryty - nejsi tady navěky, po Tobě přijdou jiní uživatelé...
- AL plech - kov není ochranou před požárem. Ochranou je 0,5cm silná nehořlavá hmota (tepelně izolující). Plech jen roznese teplotu do stran, ale jinak ji přenese i do hořlavého podkladu... Nehořlavý sádrokarton pod ten plech, nebo podobná hmota, je vhodnější opatření.
- oba problémy spolehlivě vyřeší el. rozvodná krabice ze samozhášecího materiálu (má na sobě "F", nebo plamínky - odborný prodavač poradí).
Jenže "kdo mi to zaplatí :-D" ...
