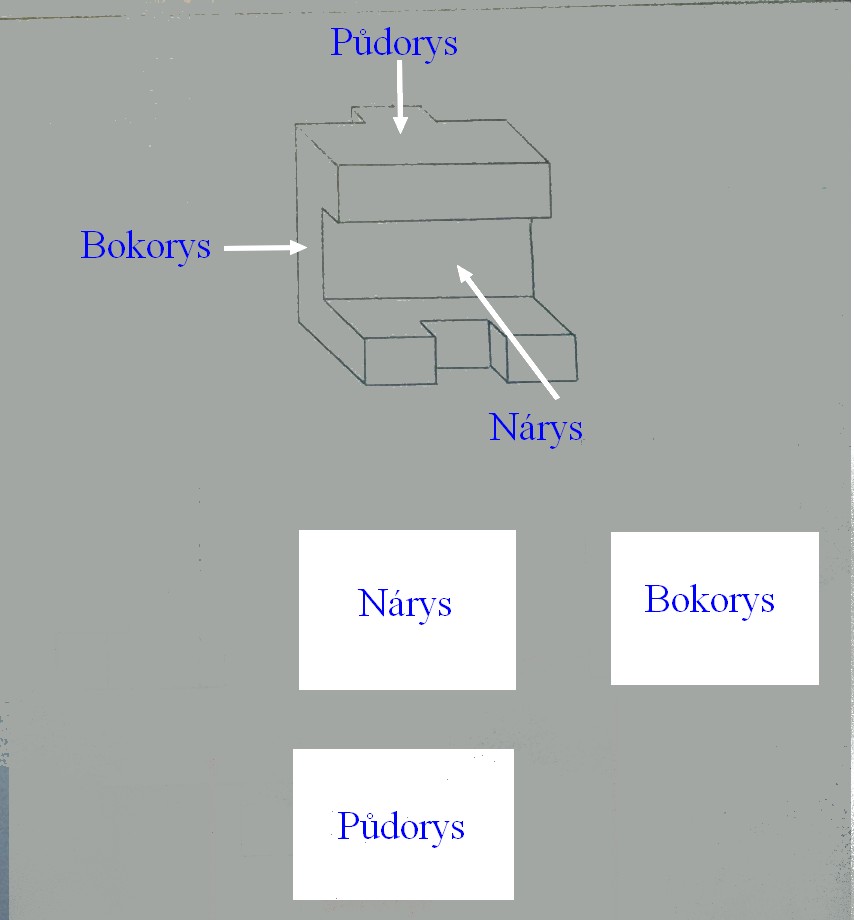

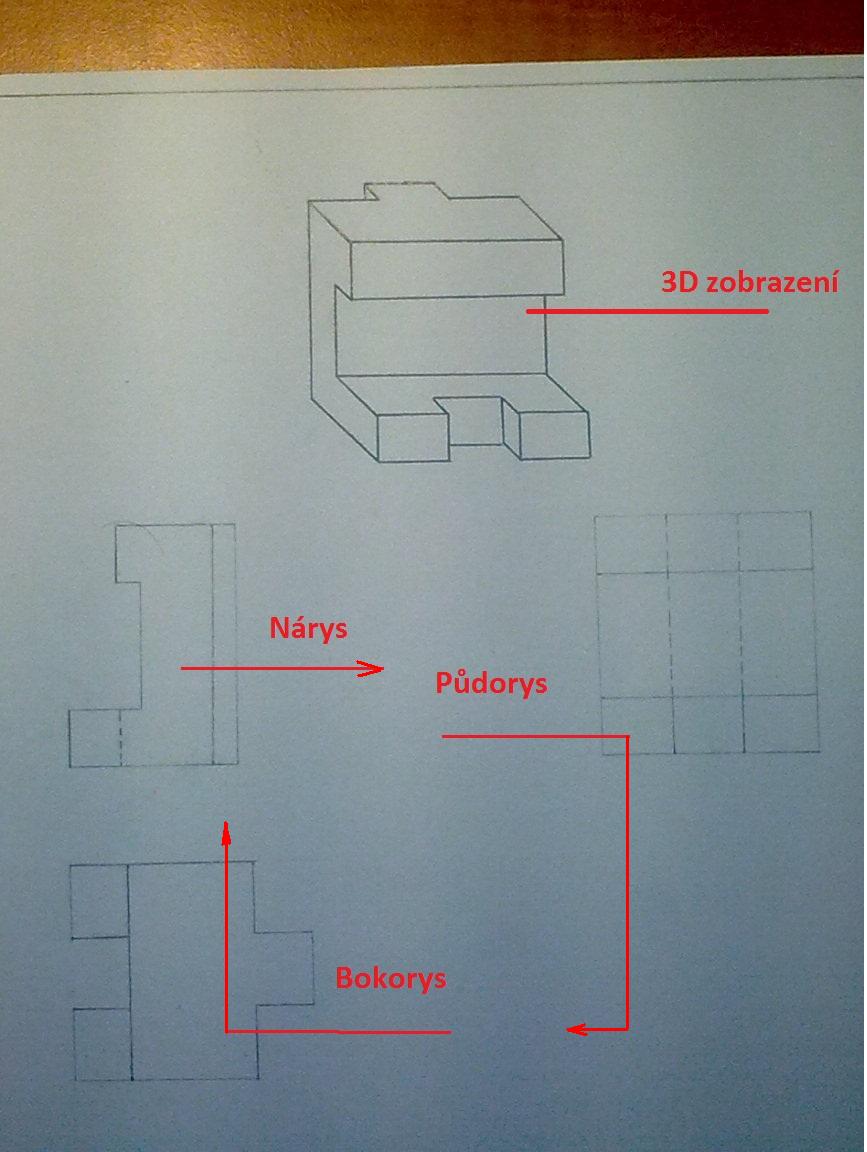

Zdravíčko, dostali jsme za úkol zobrazit takové těleso jak ve 3D zobrazení, tak i 2D. Přikládám obrázek jak to mám, ale je to asi špatně, takže bych vás chtěl poprosit kdo by se v tom vyznal jak to má být o pomoc. Vím, že když chci to 3D těleso zobrazit ve 2D, tak k tomu potřebuji ty pohledy (nárys, půdorys, bokorys) ale právě vůbec nevím jak to má u tohoto daného tělesa správně být...jestli i záleží jak je to uspořádané vedle sebe a nad sebou ten nárys, půdorys...
Díky za pomoc
[75TDK.jpg][/URL]

Předmět Autor Datum
Co se týče umístění na výkresu, vyměň bokorys s půdorysem. Stejně tak ten obrázek - bokorys je doopr…
Věra_A 01.10.2012 15:44
Věra_A
Takže bokorys je dobře, ale má být na místě místo půdorysu.
betisa 01.10.2012 16:03
betisa
Nárys je (asi) dobře ale měl by se jmenovat bokorys. :-)
lesov 01.10.2012 16:05
lesov
Nemohl by sis ten obrázek prosím uložit a načrtnout mě pod to 3D zobrazení jak to má tedy bejt správ…
betisa 01.10.2012 16:13
betisa
Asi takhle pro představu: http://t2.gstatic.com/images?q=tbn:ANd9GcRjgeY3fd1 -aIpLejp9Ai3SyRkd79dSnN…
lesov 01.10.2012 16:18
lesov
No to je pěkný, ale já myslel v tom mém případě. To bys musel nejspíš v malování a to mě je jasný, ž…
betisa 01.10.2012 16:28
betisa
Ale vždyť to máš dobře, jen to rozvrhni na té čtvrtce podle toho příkladu a správně pojmenuj.
lesov 01.10.2012 16:48
lesov
Aha, takže nakreslený to je v cajku jo? Jaktože teda mě Vera_A píše o tom předělání? No já to nemusí…
betisa 01.10.2012 17:02
betisa
A nárys, půdorys předělat úplně. Chápu to správně?
betisa 01.10.2012 16:04
betisa
Jestli se nepletu:
lesov 01.10.2012 16:15
lesov
Ano, to předělej uplně
Věra_A 01.10.2012 16:18
Věra_A
Co se týče umístění na výkresu, vyměň bokorys s půdorysem. Stejně tak ten obrázek - bokorys je doopr…
Věra_A 01.10.2012 15:46
Věra_A
Jenom aby to nebyl chyták, ono už to je ve 2D, jinak to na papíru nebo na monitoru ani být nemůže. ;…
lesov 01.10.2012 15:49
lesov
to ne, od toho je to ZOBRAZENÍ..
Věra_A 01.10.2012 15:52
Věra_A
jestli i záleží jak je to uspořádané Ano, na tom taky záleží a pokud to má být technicky správně, m…
lesov 01.10.2012 16:03
lesov

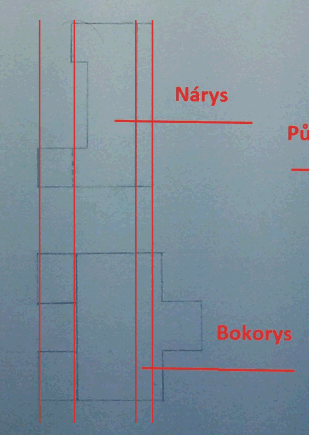

Proporcionálně ti nesedí nárys s bokorysem (původní označení, zkrátka ty dva obrázky vlevo). Protáhn…
Zarniwúp 01.10.2012 20:02
Zarniwúp
zalezi jestli kresli pohledy, nebo promitani, vyznacuje se to v razitku
ms-fiala 02.10.2012 09:11
ms-fiala

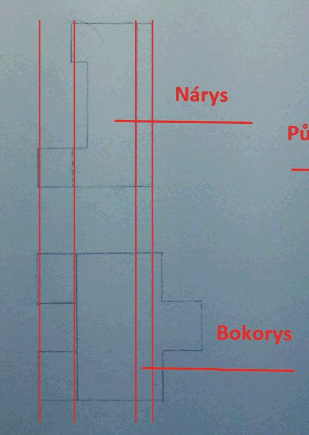

I když pominu nepřesnosti z rýsování, je to prostě blbě. http://kutilska.poradna.net/file/view/1816…
Zarniwúp 02.10.2012 12:16
Zarniwúp
Chceš to namalovat? Jde i o to jestli vám neurčili nárys. Před mooc lety nás to učili takto - obráze…
Stefran 01.10.2012 21:51
Stefran

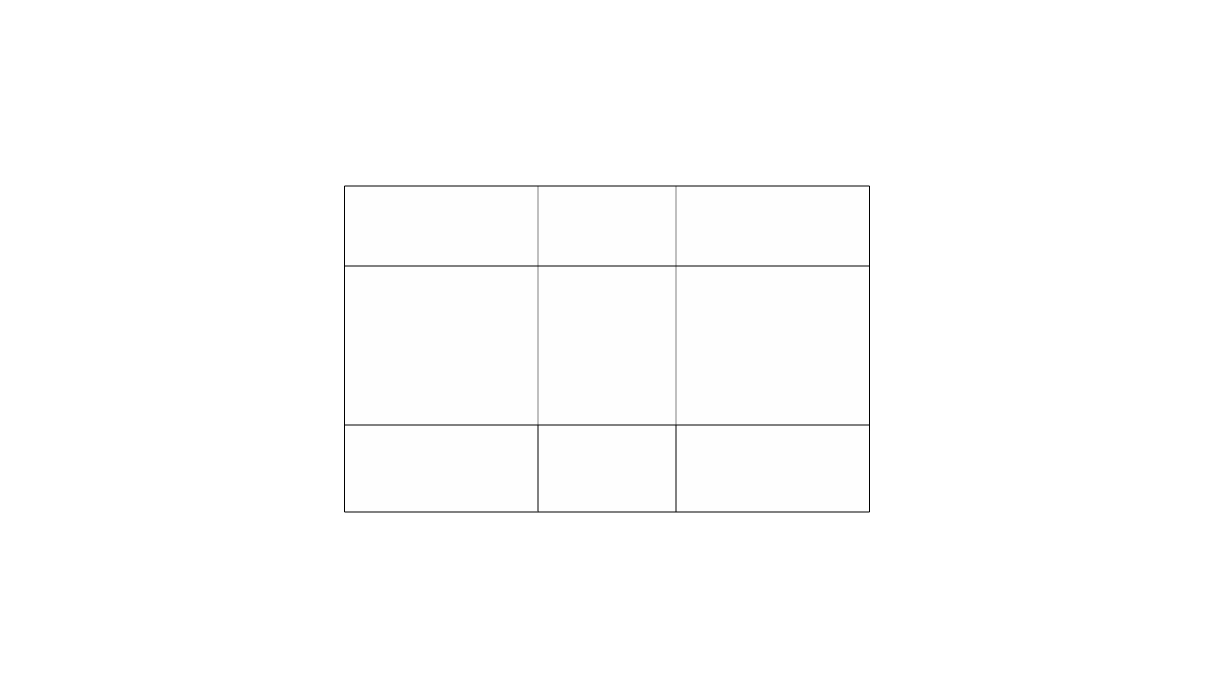

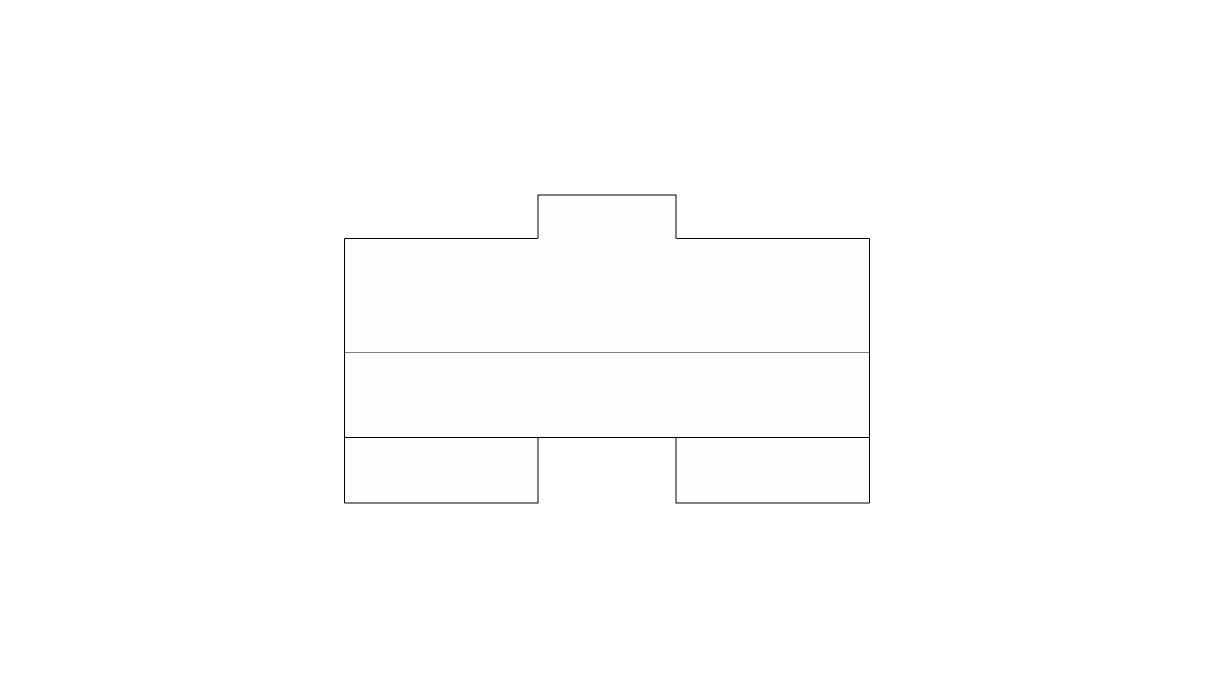

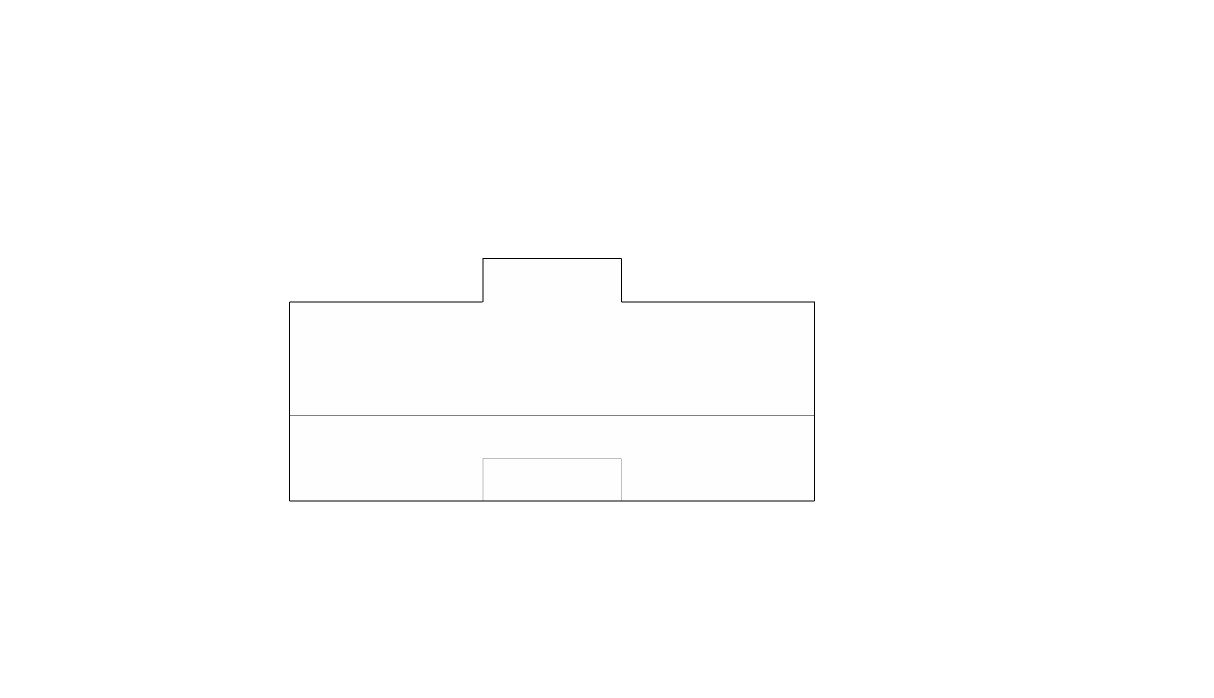

pohled shora
Uroboros 02.10.2012 10:28
Uroboros
chyba, tak znova, shora:
Uroboros 02.10.2012 10:32
Uroboros
z boku
Uroboros 02.10.2012 10:32
Uroboros
ze předu
Uroboros 02.10.2012 10:33
Uroboros
bokorys by měl být asi spíš zprava, ale v podstatě je to asi jedno
Uroboros 02.10.2012 10:35
Uroboros
Tak jsme to včera poupravily podle vašich rad jsem zvědav s jakou přijde ze školy :-)
betisa 02.10.2012 11:13
betisa
PS: To "3D" zobrazení je tzv. perspektiva. A ještě k výkresu, nás vždy učili, že osy jednotlivých po…
Uroboros 02.10.2012 11:25
Uroboros
Díky všem za odpovědi a rady. Speciální a velký dík patří uživatelům: Uroboros, Kecal opravdu velký…
betisa 03.10.2012 14:49
betisa
Nainstaluj si SketchUp 6 je česky: http://download.chip.eu/cz/Google-SketchUp_151116. html Přidej si…
Stefran 14.10.2012 19:51
Stefran
ale chce se to naučit, ne to obšlehnout. PS: stejně nevim, jsetli je to 100% správně, ale snad jo poslední
Uroboros 14.10.2012 20:03
Uroboros
Dobrý, mohl bych vás ještě poprosit u toho 3D tělesa mají být neviditelné hrany (přerušovanou čarou)…
betisa 14.10.2012 17:41
betisa

Co se týče umístění na výkresu, vyměň bokorys s půdorysem. Stejně tak ten obrázek - bokorys je doopravdy půdorys, ten by měl být dobře. Na půdorys se díváš zvrchu a na nárys zepředu (oba dva máš špatně)

Co se týče umístění na výkresu, vyměň bokorys s půdorysem. Stejně tak ten obrázek - bokorys je doopravdy půdorys, ten by měl být dobře. Na půdorys se díváš zvrchu a na nárys zepředu (oba dva máš špatně)

PS: To "3D" zobrazení je tzv. perspektiva. A ještě k výkresu, nás vždy učili, že osy jednotlivých pohledů musejí být společné. Takže když vezmeš pravítko a děláš čáru na nárysu, tak pokračuješ na bokorysu atd. Navíc to zrychluje rýsování, nematláš si pravítko přes hotové čáry, co hlavně, je to přesnější.

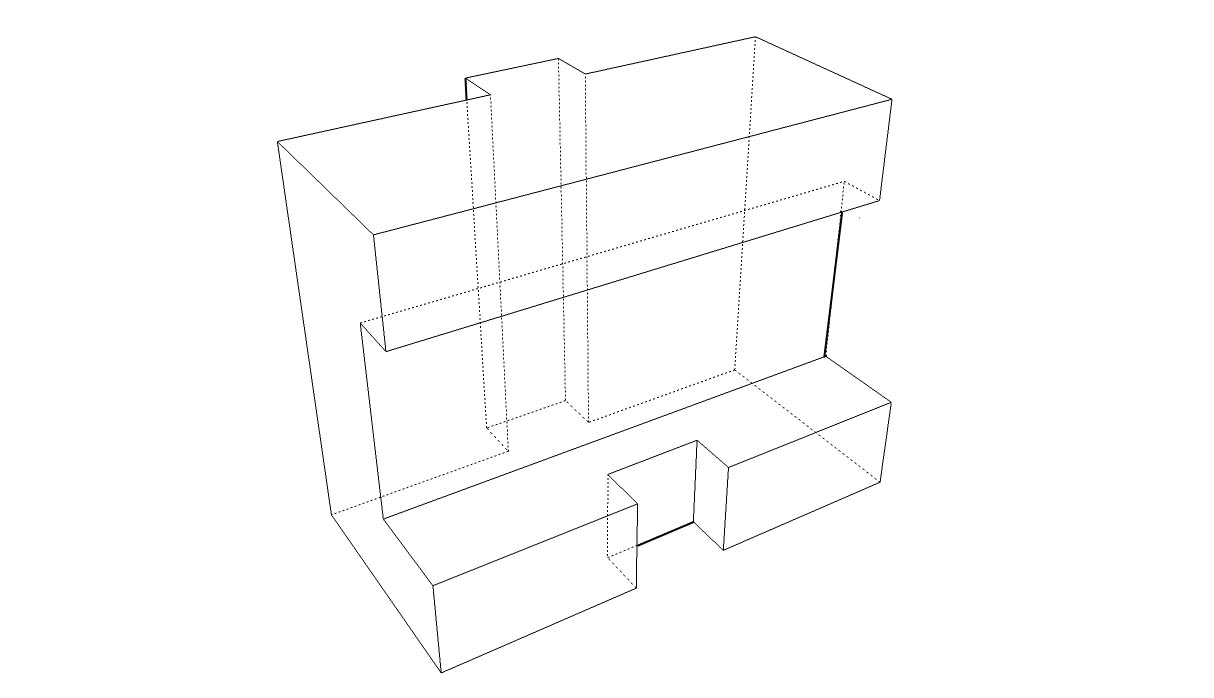

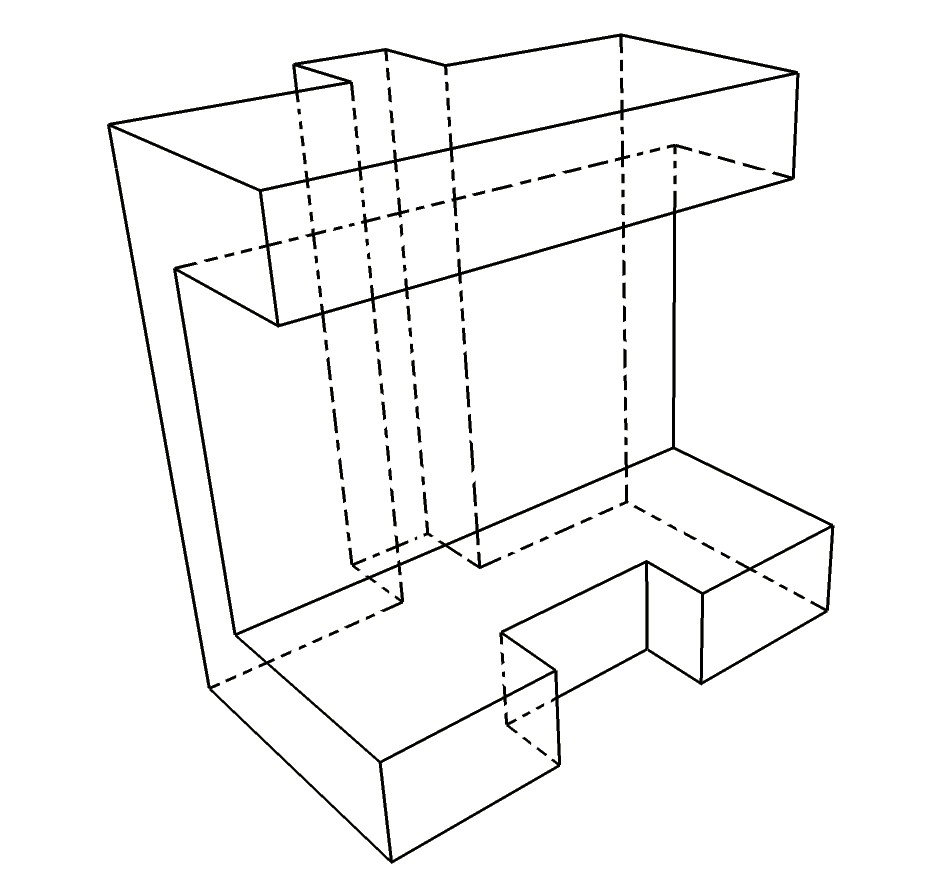

Dobrý, mohl bych vás ještě poprosit u toho 3D tělesa mají být neviditelné hrany (přerušovanou čarou). Bude vědět někdo z vás jak to má správně být, aby to bylo technicky správné. Pro představu vkládám obrázek. Je to špatně a křivě, ale jenom abyste trošku byli v obraze jak to myslím.
