Zprovozneni kompresoru

U elektřiny platí, že si nemůžeš dovolit žádné "myslím, možná, snad"!!
Pokud nemáš jistotu sežeň si odborníka co se podívá jak to opravdu vypadá.
Tlakový spínač může vypínat jednu nebo tři fáfe - Fotku máš?
Podle tvého popisu to "vypadá", že ti chybí stykač, kterého cívka bude zapojená na rozpojovací svorky tlakového spínače.
Píšeš "starý kompresor": dej pozor aby tlakový spínač fungoval na 100% a tlaková nádoba nebyla nebezpečná.

Ahoj doporučuji tam dát třífázový tlakový spínač a hlavně pojistný ventil je jich dost k mání i z rušených třífázových vodáren

Tak prikladam nejake fotky:

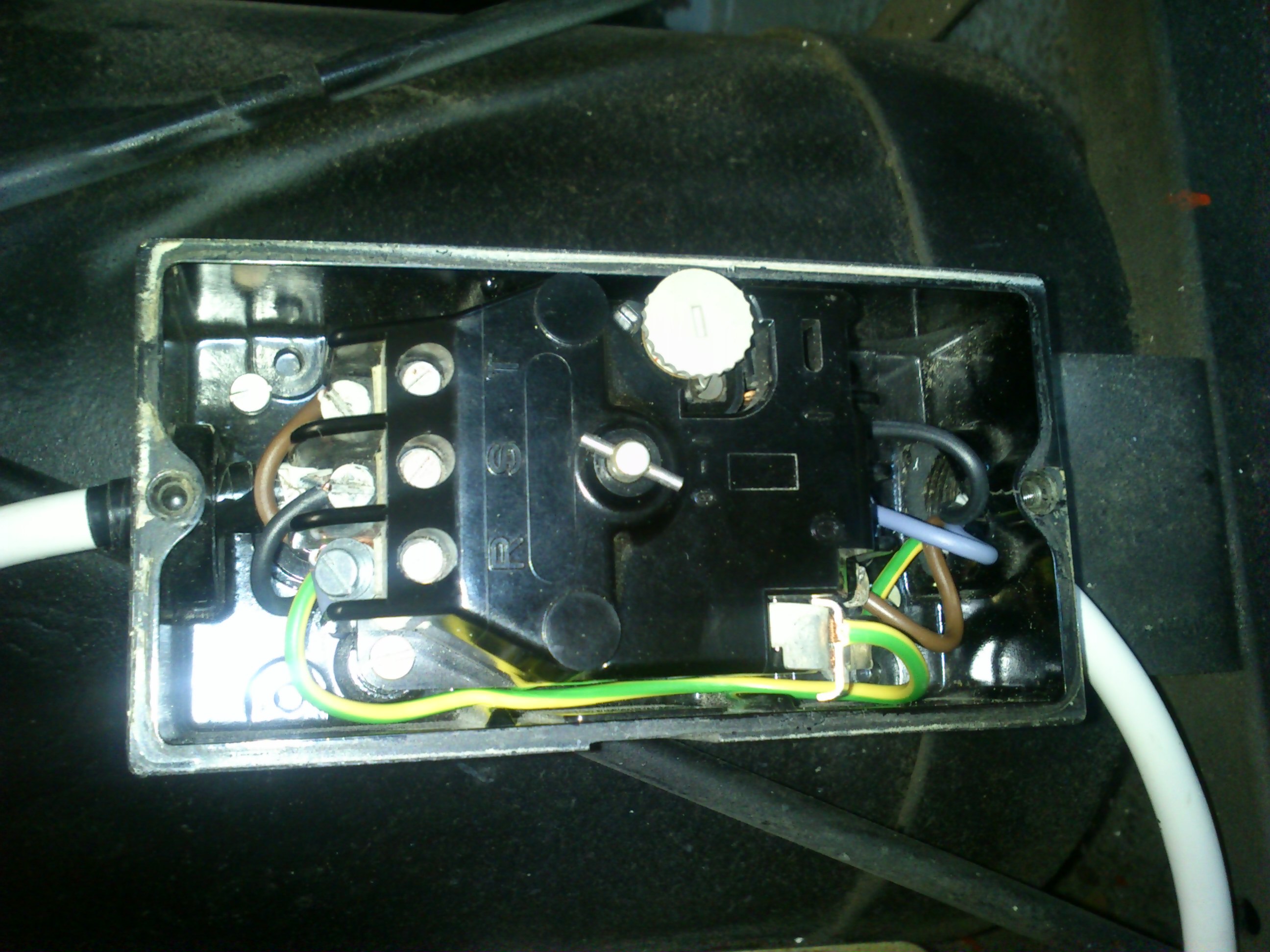

1. obrazek je vypinac

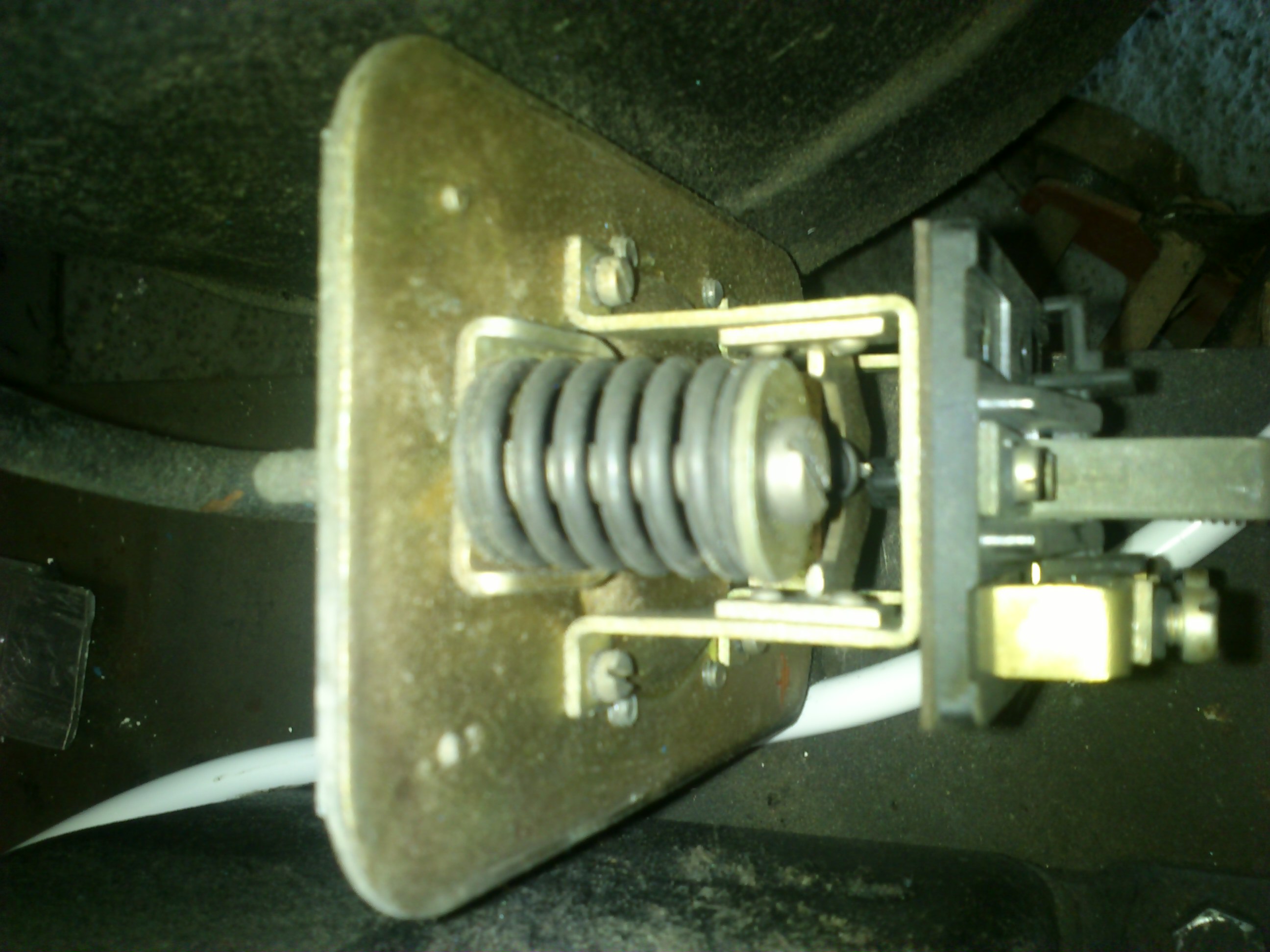

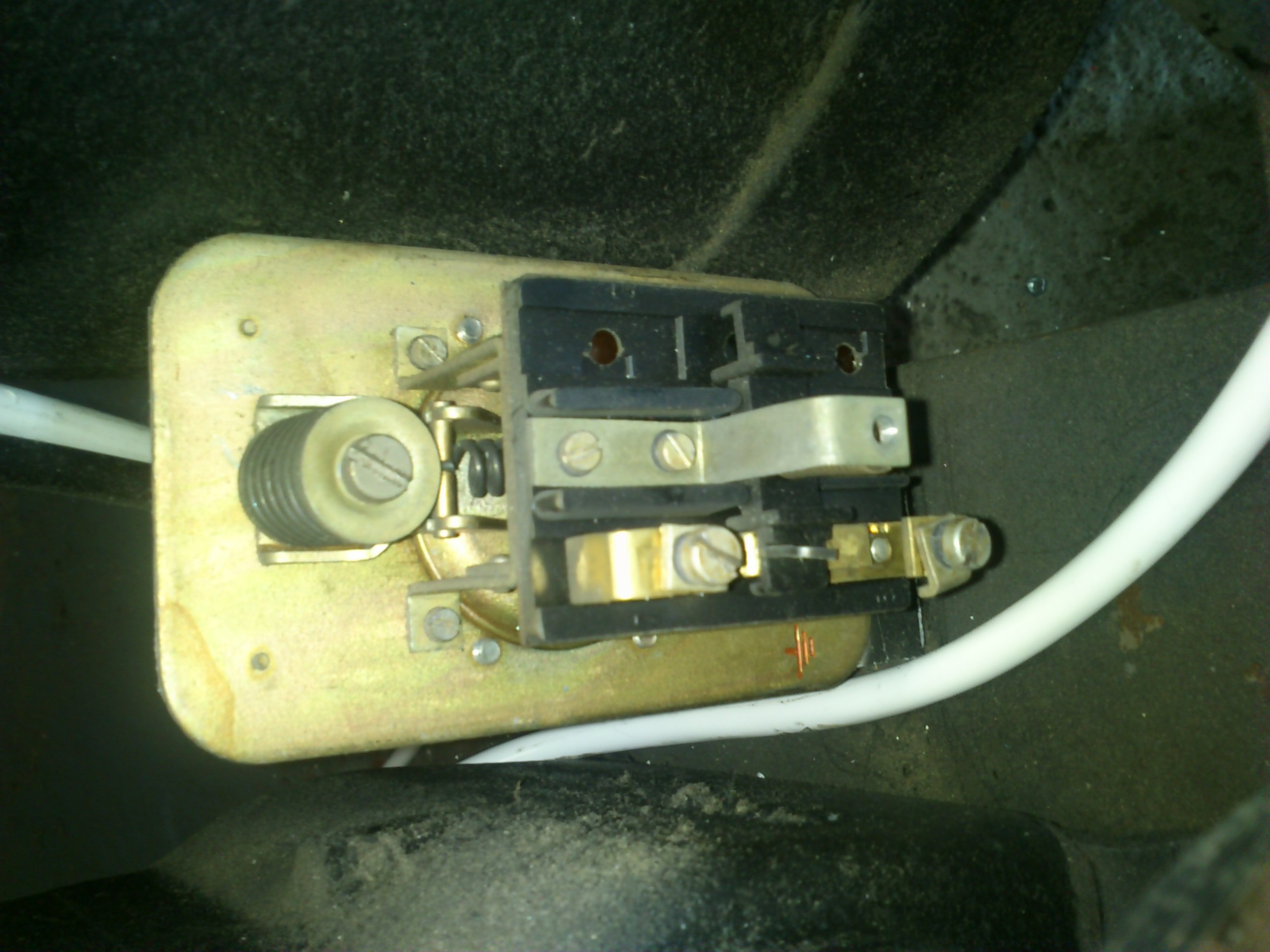

2. a 3. obrazek je tlakovy vypinac

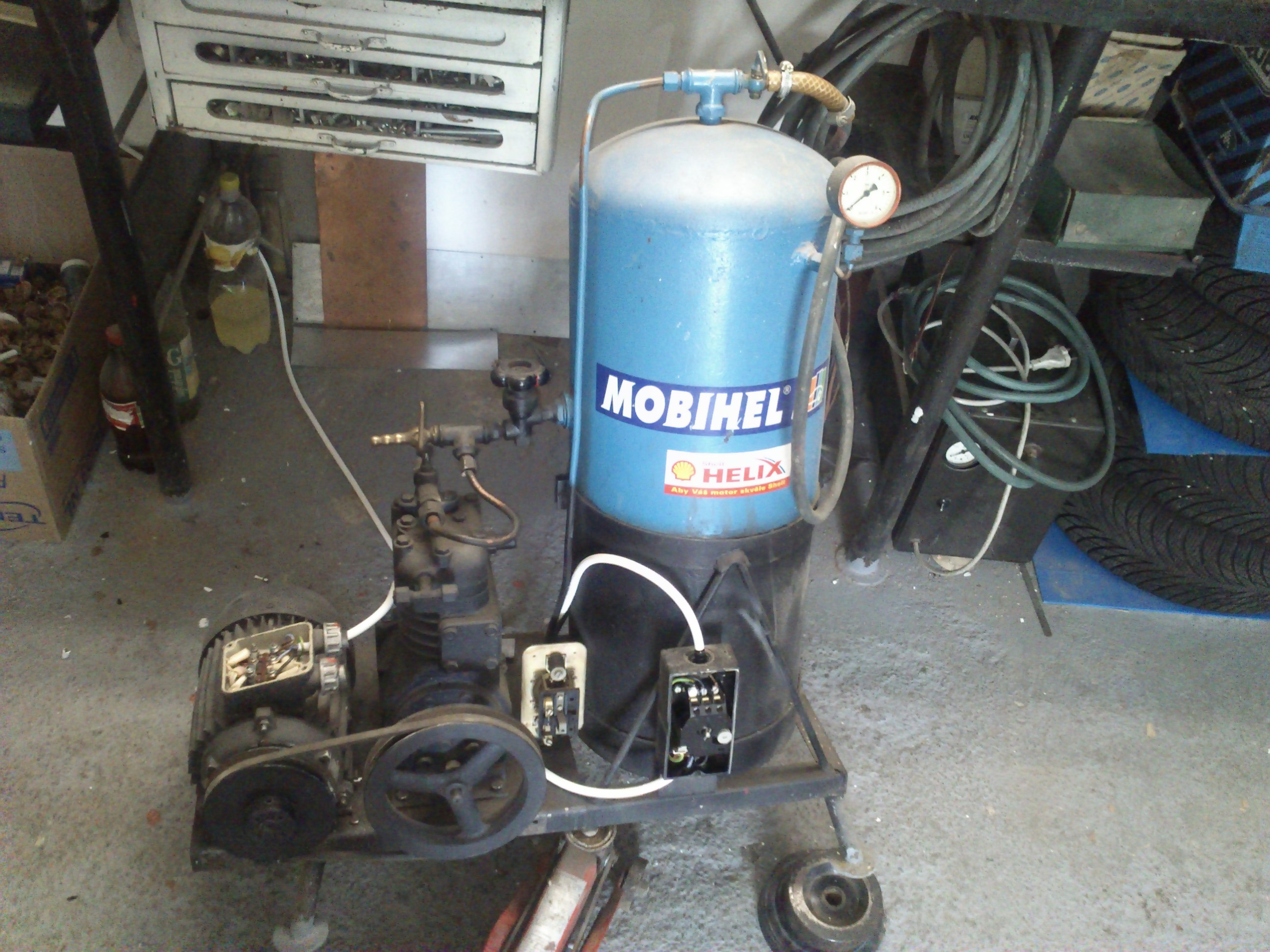

4. obrazek je cely kompresor

tlakovy spinac pripoj na civku stykace, tim prozenes ty 3 faze.
jak bylo napsano drive, pozor na to aby tlak.spinac fungoval, doporucuji na potrubi pripojit manometr a tlak v nadrzi spinat. osobne bych doporucoval pokud kompresor nebyl dlouhou dobu v provozu tlakovy spinac dat novy, sezenes ho za par kacek a v porovnani s moznymi skodami je to dobre investovavna castka

Aha, tak pak chapu k cemu tam byl jeste ten stykac ;) Byl tam stykac RSI-20, ale kdyz se tak na nej divam, tak to urcite nebude 3-fazovy. Bude stacit rozepinat jen 2 faze? Mohl by mi nekdo poradit, jak tento stykac zapojit?

urcite pouzit stykac 3f, na aukcnich servrech jich je plno.
na civku stykce pripojit zem, fazi prohnat tlakovym spinacem.
tri privodni faze na spinaci kontakty na jednu stranu(spodni kontakty) z druhe strany na spodni kontakty pripojit motor kompresoru. pak uz jen zkontrolovat zda se motor komresoru toci na spravnou stranu, pokud ne prohodit dve faze na stykaci. pak uz by to melo makat jak ma. nezapomenout pripojit zem i na kostru kompresoru

Ano, to je mi jasne. Ale slo by to zapojit i pres ten stykac co mam?

rozhodne nedoporucuji tam nechat tect jednu fazi na stalo, pockat - sehnat - a dat tam trifazovy stykac.

S tím souhlasím. Ale používají se přístroje, kde jedna s fází je natvrdo připojená, třeba tady:
http://www.datasheetdir.com/SG969300+Industrial-Co ntrol
Nedávno s tím měl jeden zkušebák problém, proč se netočí elektromotor, když na svorkách je napětí - ale byla tam jen ta jedna fáze - na jedné svorce přímo, na ostatních dvou tam prolezla přes vinutí.
Ten vypínač na fotce mi připomíná něco jako jistič - nedá se přívod z tlakového spínače připojit tam? Ten kompresor asi není nový bastl, ale už někdy fungoval - nedá se vysledovat jak byl zapojený?

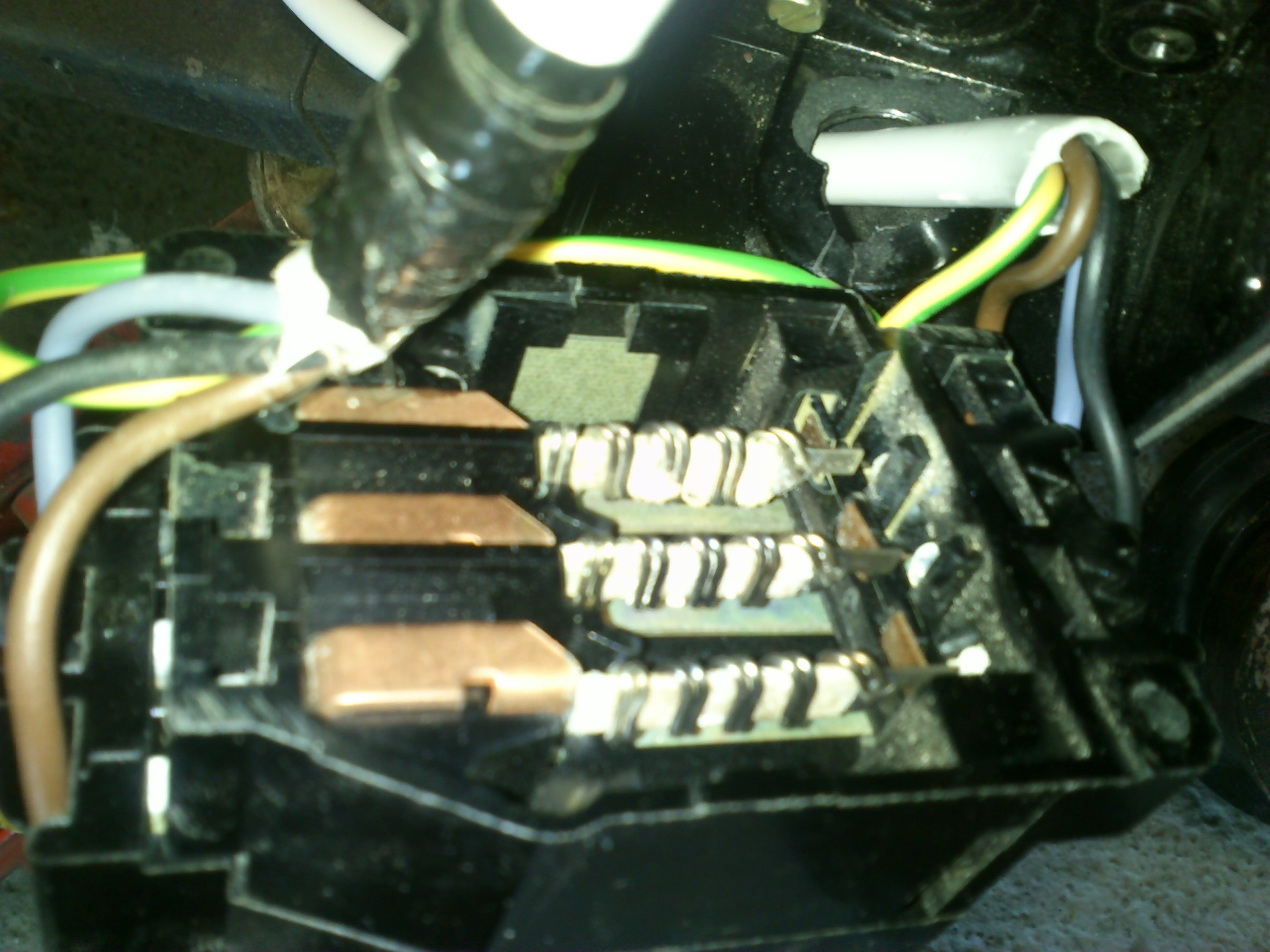

No problem je v tom, ze deda si uz nepamatuje jak to bylo zapojene ;) Takze je to ted vesteni z koule. V kazdem pripade porad mele, ze to drive fungovalo na ten jednofazovy stykac, ale uz nevi jak to bylo zapojene. Jinak ten vypinac vypada z obracene strany takto

To není tak uplně vypínač,je to tepelná ochrana motoru.

krom toho, co jsem nasel na netu, zmineny stykac je 1xspinaci a 1x rozpinaci kontakt, takze cert vi k cemu tam byl

Urcite mas pravdu, ze by se to melo hodit pres 3-fazovy stykac. Ten co mam je RSI-20-20 a to by melo mit 2x spinac, teoreticky by to melo byt pouzitelne.

pravda, 2xspinaci kontak,
jenze faze mas 3.
svuj nazor jsem ti rekl, vic k tomu nemam co dodat.
nechavat si stalou fazi v motoru je dle mne polovicni sebevrazda

Souhlasim s Tebou, kdyby bylo na me, tak bych to udelal uplne stejne. Ale bohuzel to je deduv kompresor, ktery chce rozjet a on ma svou hlavu s timto stykacem. Snazim se mu do vysvetlovat, ale on mele porad svou pisnicku, ze to tam mel zapojene i predtim a jelo to ...

jo to znam, nezbyva nic jineho nez prosadit zakon silnejsiho, pravda je jen jedna...
ale jinak vim, ze argument " vzdyt to tak fungovalo xxx let " je velmi oblibeny

nicmene musis se naucit si prosadit svou..
nemilosrdne a tvrde

ale lehce se to riká , že ????

jj, lehce se to rika, ale kdyz on je stara skola a tem novym vecem neveri i kdyz jsou lepsi ;)

prašť s tim stykačem o zem a je to vyřešený, přerušení 2f je fakt nebezpečná blbost, byť funkční, to už nějakej ten stykač snad raději neznámému člověku daruju, ikdyž na třeba aukru se koupí za pár korun...

Tak to hold musíš udělat podle dědy, někdy se ti naši starší vrací do dětských let.
Nesmíš zapomemout se zeptat jak to máš zapojit, protože jinak by jsi byl TY ten kdo to rozbil.
A pak z uctivé vzdálenosti zapnout.
Jedině tak postoupíš o krok dál a budeš moci to zapojit jiným, novějším způsobem :)

Tak se mi nakonec podarilo dedovi promluvit do duse a nakonec tam poridime ten 3f stykac ;) To si myslim, je velky uspech. Co ted resim, je jeho zapojeni. Sica jsem tu nejaky navod dostal, ale mam radeji schematicke zapojeni ;) Nevite o nejakem?

3f zapojíš k vypínači, odtud 3f k stykači a dále 3f k motoru, druhý obvod bude 1f od vypínače k tlakovému spínači a od tlakového spínače k ovládací cívce relé (předpokládám stykač s cívkou na 230V AC), na druhý pól cívky pak N nebo PEN, podle toho v jaké soustavě se to bude používat. Nic složitého.

Druhá varianta je, že by se dal stykač ovládat i jednoduchým vypínačem, tj. 3f přímo na stykač, ze stykače na motor. Pak 1f přes vypínač do tlakovýho spínače a k cívce relé. Ušetříš tak 3f vypínač pro něco jiného, funkce bude stále stejná. Je to takový čistší a elegantnější řešení, když už tam stykač stejně je...

Az budes nejaky mit, tak sem hod typ, urcite ti to tu nekdo popisem.

Diky moc. Jinak jaky 3f stykac by jste vzali k 1.5 kW 3f motoru?

Zajdi do první prodejny s elektromaterálem a vysvětli jim co potřebuješ. Stykač na 3fáze spínaný 220V.
Nezapomeň při zapojování na zelenožlutý vodič.
Vše co je železné a je v tom elektřina musí být ukostřeno - motor, tlak. spínač, vypínač, obal stykače.

Zajímavý odkaz: vykresy

Diky za tip. Ukostreni, to je mi jasne. Ale co mi nejde na rozum je zapojeni te ovladaci civky. Na jednu svorku stykace (ovladaci civky) provedu fazi, ktera bude propojena pres tlakovy spinac. Na tu druhou svorku ovladaci civky pripojim ochranny vodic?? To je asi blbost ne?

Pokud mas 5ti zilovy privod pak zlutozeleny na ram kompresoru a modry na jeden konec civky stykace.

Pokud mas privod 4 zilovy, pak zlutozeleny na kostru
pristroje a pak na onu civku stykace.

Dekuji. Tak mam koupeny stykac Schneider LC1K1210P7 ;) Tak ted ho jen zapojit.

Tak Vam vsem dekuji za rady a podmety, dnesnim dnem se mi podarilo rozjet kompresor a vse funguje tak jak ma ;) Jeste jednou dekuji.
