Zapojení bezdrát. vypínače
Zdravím vás,
Chystám se předělat spínač osvětlení chodby původně z fotobuňky na klasický vypínač. Nechtělo se mi ale vybourat cestu k vypínači, peorože to pak už bude vždycky vidět. Chtěl bych jít cestou bezdrátu. Je tam ale víc vodičů, než jsem čekal a tak zde prosím o radu, jestli to bude proveditelné s tím, co mám teď k dispozici.

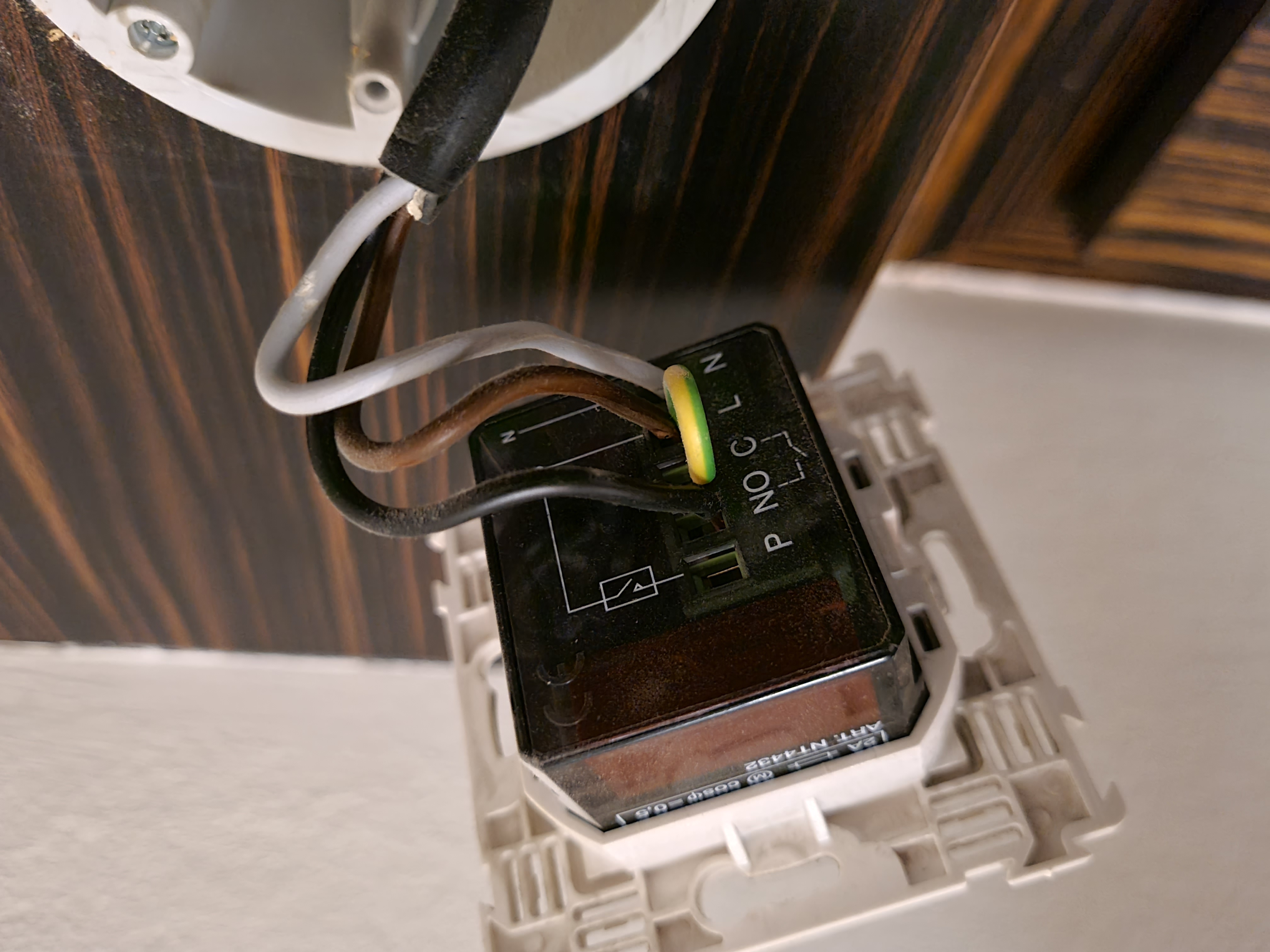

1. fotka zapojení fotobuňky

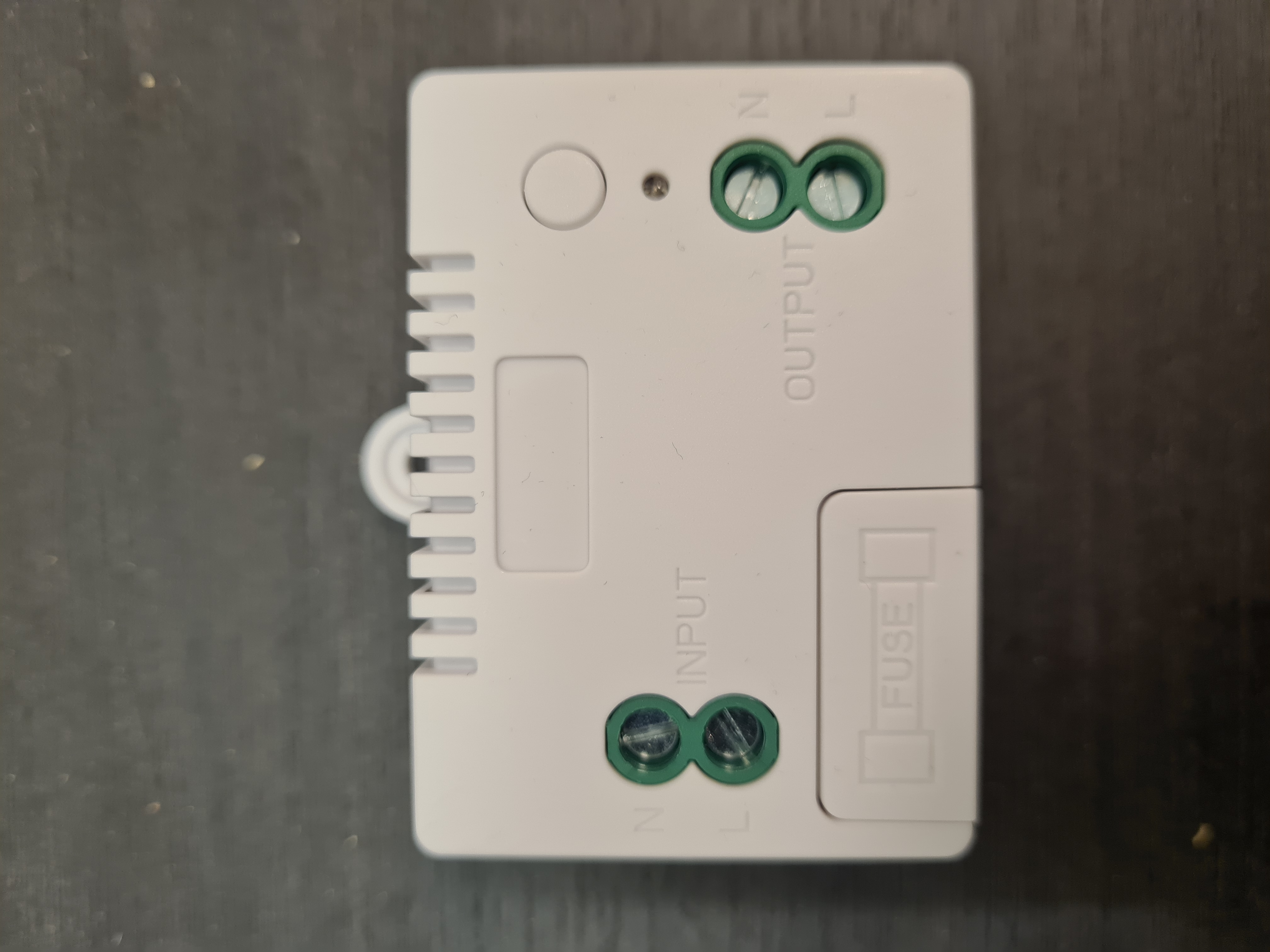

2. fotka modul bezdrát. vypínače
Nasměruje mě prosím někdo, jak to správně rozchodit?
Děkuji
Zapojení "fotobuňky," ono je to spíš pyročidlo, NT4432 je zde na prvním obrázku.
Zapojení bezdrátu RF433 je vylisované přímo na krabici.
Dráty N a N0 (bílý a černý) z NT4432 vedou na spotřebič (světlo) a ty dáš na výstup bezdrátu vpravo, ozn. Output (černý na L) Síť přivedeš na Input (fázi - hnědý na L a bílý na N).
Příště věnuj pozornost hlavně označení obou produktů, ať je jasné, o co jde.
Já absolutně nejsem elektrikář, tak ty pojmy právě neznám a zařízení ne vždy poznám. Zapojím si zásuvku, svétlo, sporák... když je vše popsáno a jasný počet káblů
Díky za objasnění. Tu fázi ale budi muset vzí t někde od jističe, že? Protože do té buňky vedou tři kabely (cerný hnědý a bíly) a pak jsou tem dvě svorky proklemované tím kouskem žlutého vodiče. Zítra se do toho pustím.
Pak mám ještě ve skříni jističů stykač, ve kterém cvaká, když spouštím ručně světlo přes tu buňku. Jako múžu ji tam nechat a ten bezdrát modul dat až za to, ale to zase bude chaos a zbytečně moc prvků.
Krabicku zapoj misto PIR cidla. Tam mas fazi privedenou a tou krabickou to cidlo nahrazujes.
Pripadne u PIR cidla draty propoj, jako by bylo cidlo porad sepnute a krabicku dej ke svetlu.
No já bych rád nahradil to čidlo, ale.nějak jsem doufal, že půjde fáze a nulák do čidla a z něj fáze a nulák do světla. Tady je lichý počet vodičů a v krabici jističů stykač (nevím teda, jestli je fakt k tomu čidlu, ale jde tam slyšet cvakání). Když dám čidlo pryč, zbyde mi teda hnědý, černý a šedý vodič. Hnědý a černý je proklemovaný kouskem zemnícího, to asi někdo udělal dodatečně, aby to trvale svítilo, jestli chápu správně. Hnědý a černý dám do IN a pak už tam mám jenom ten šedý.
Kyncl mi to popsal moc pěkně, ale mně tam chybí ještě jeden šedý vodič na IN, co jsem pochopil.
Tak to zapoj misto stykace v krabici
Tak to bohužel nejde. Zjistil jsem, že je od koupelnového ventilátoru.
Mně prostě nejde dohromady, jak mám zapojit součástku, která má 4 pozice pouze na 3 vodiče. A ani moc nechápu, jak to teď může fungovat. Asi tam hraje roli ten mostík a měl bych ho implementovat i do toho nového stavu.
Kyncl píše, že černý a bílý jde na světlo. To vychází z toho dokumentu k tomu čidlu, co postnul (za to díky, já jsem hodně špatně hledal). No a pak píše, že fázi na input hnědý (to je jasné), ale pak znova píše o bílém vodiči a ten už je obsazený na outputu, tak tohle mi hlava nebere.
Nebo prostě to strčím až za to čidlo, jak píšeš a nechám ho tam. Nakonec nikomu překážet nebude kord, když dneska ani nikdo hlavu nezvedá.
Zdravím,máte tam třížilový přívodní kabel,nevím odkud taženo,hnědá přívodní fáze,bílý nulák,černý vodič vede ke světlu fázi když sepne pir čidlo.To čidlo by bez přívodu fáze a nuláku nefungovalo.Pak je klema od fáze na přívod spínacího prvku,podle všeho relé.Když čidlo vyhodnotí pohyb,sepne relé ,to propojí fázi směrem ke světlu.Šlo by to zapojit i tak,že bude funkční obojí,jak čidlo,tak dálkový vypínač.Chcete dálkový vypínač,popíši postup zapojení.Hnědý připojte na modul dálkového vypínače na L input a bílý na N input .Černý připojte na output na modul do svorky L.Svorka N na výstupu zůstane prázdná.
Děkuji. Mně to pak seplo a zapojil jsem to za to čidlo (nechtěla se mi zadělávat ta díra po něm) a dal jsem to za něj, takze teoreticky je zachovaná funkce obojího, byť to čidlo nanautomat nefungovalo, ale to je jedno. Měl jsem už z toho budování zkrat. Vrazil jsem ten modul prostě za to čidlo.
Moc teda nechápu, jak by to fungovalo, když by bylo N na výstupu prázdné, když do světla jdou dva vodiče, ale už to maká a to je hlavní. Díky za příspěvek!
