Zapojení nového domovního telefonu WIDEX Art 3102

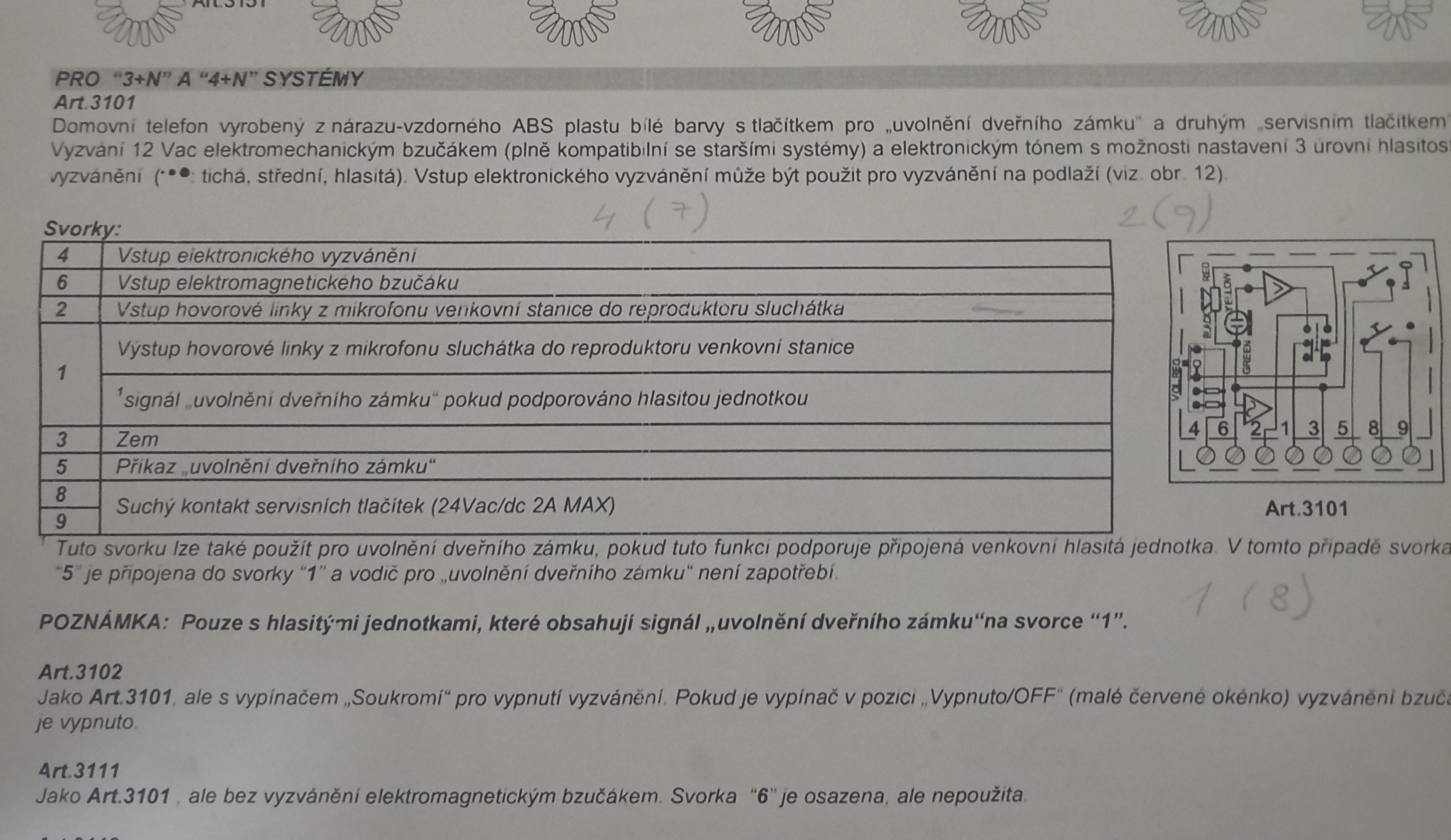

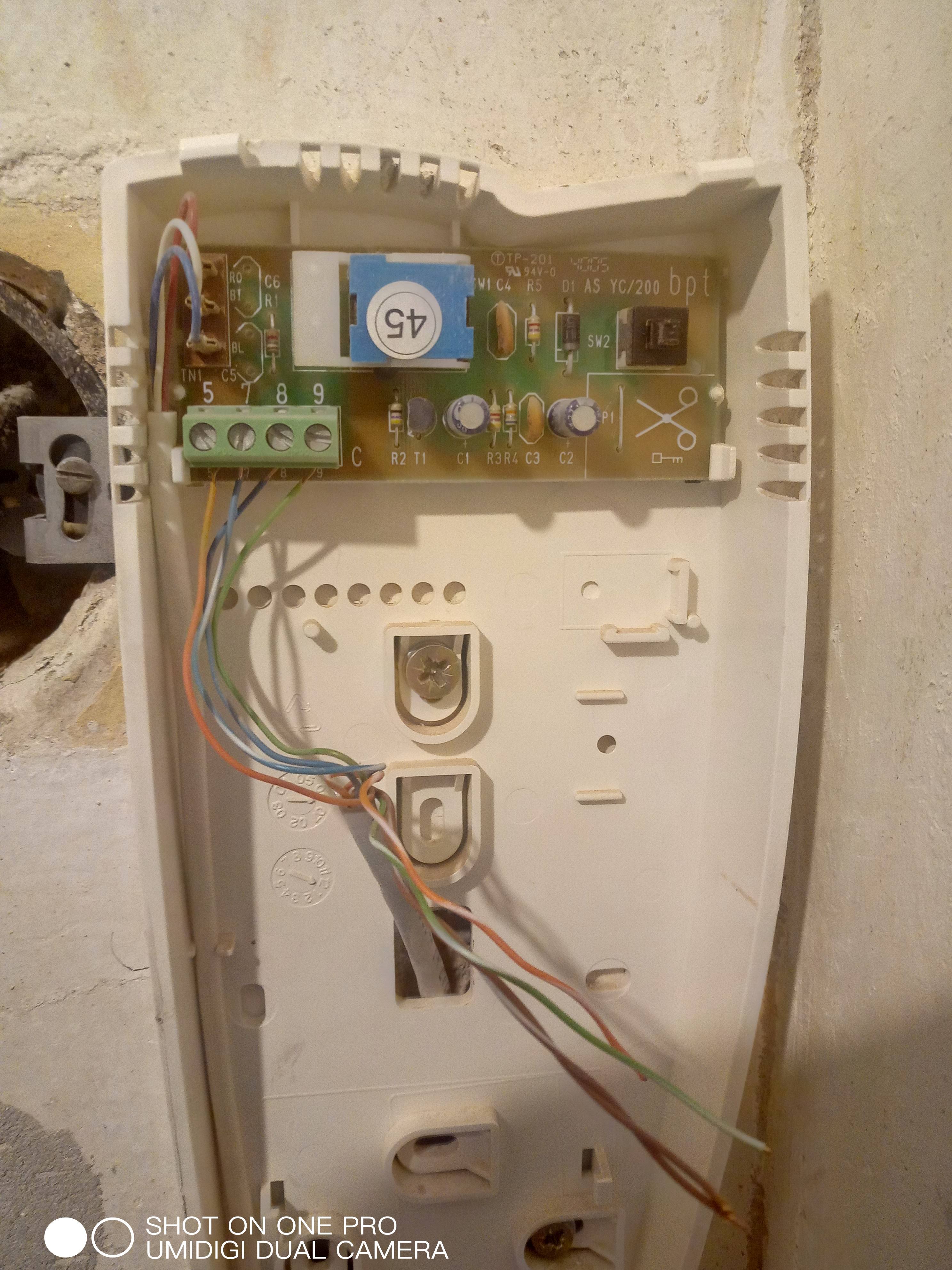

Proč neoslovíš výrobce ?

Skús zapojiť do "6" - mal som podobný problém, zapájal som podľa návodu a dverný zámok ext. nefungoval. Po rade na zapojenie do "6" odrazu všetko funguje - komunikácia i zámok. Ale to je môj prípad - buď to bude, alebo nebude fungovať. Za pokus nič nedáš.

Dobrý den.
Nemáte náhodou fotku zapojení drátu v telefonu.
Až příští týden se dostanu na byt. A budu informovat jak to dopadlo.
Děkuji

zvonek je mezi 3 a 6 , otvírání mezi 3 a 5. Takže jestli 6 správně , mohlo by pomoci přehodit 3 a 5. je potřeba to změřit když někdo zvoní...asi tam bude 12V stříd. měřit asi se zavěšeným sluchátkem

tak co tazateli jak jsi dopadl?

Nejsem na bytu. Vyzkouším zapojení příští týden. A dám vědět.

Zdravím vás.
Děkuji za odpovědi.
Jen mi nefunguje eletrické otvíraní dvěří.- jestli mi dáte ještě možnosti jak to vyřešit. Jinak vše funguje, tak jak má.

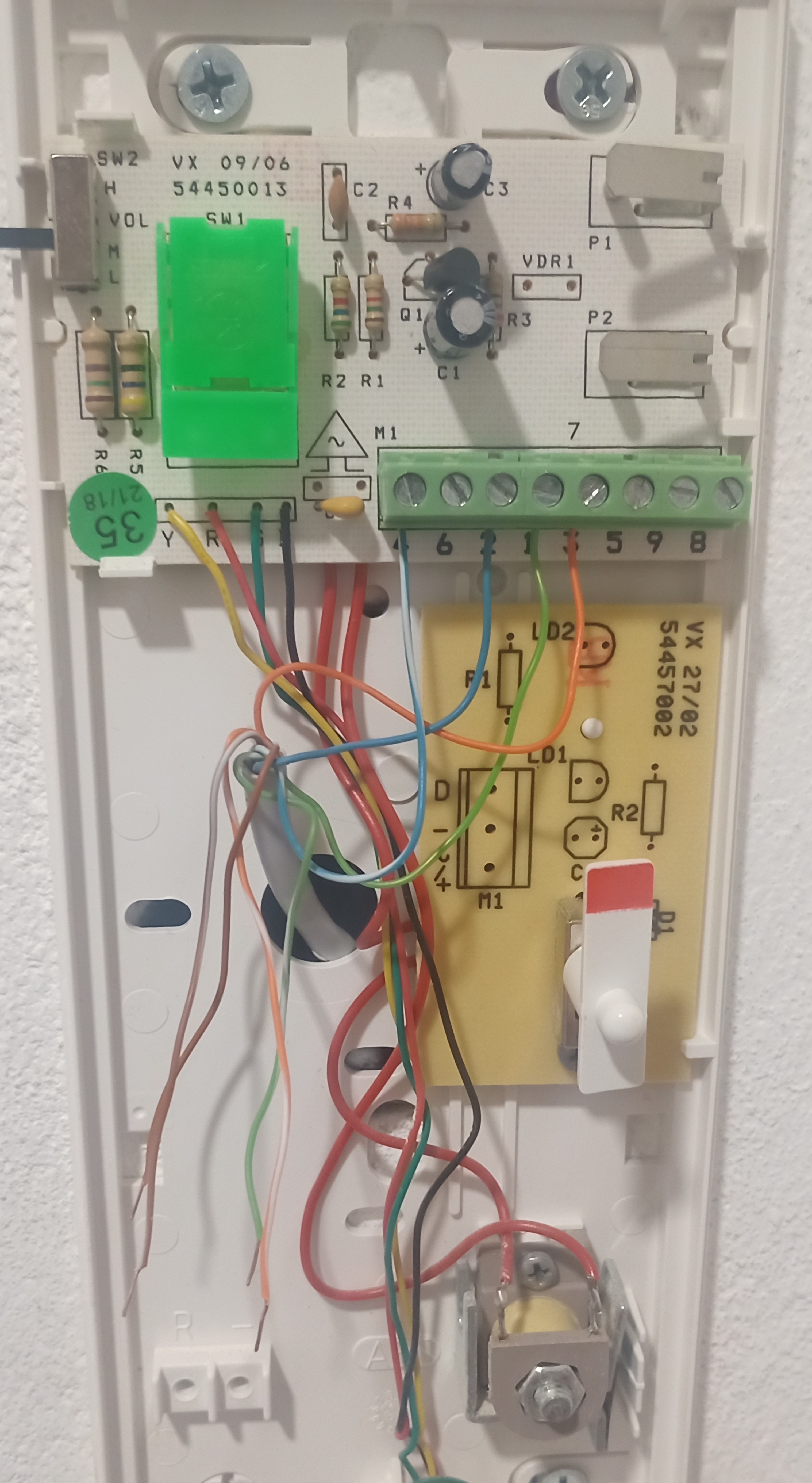

Viz foto zapojení.

nějaký divný na to že nemáte zapojeny 5 a 6. Zvonek už zvoní? Na 5 a 3 je otvírání

Vše funguje. Nakonec jsem to zapojil takhle. Musel jsem propojit 1 a 5 (viz foto. ) Když jsem dal 1 ( zelený ) na vstup 5 nefungovalo sluchátko ale el zámek ano. Tak jsem to propijil. A je vše OK.

Myslíte, že by se dalo i vyřešit to vypnutí a zapnutí ON - OFF

4 - zvonění ( na 6 mi to nefungovalo )
3 - zem
5 - otvíraní el. zámku dveří
1 - výstup do sluchátka
2 - vstup do venkovního panelu reproduktoru.

jako komplet vypnout DT? jo dalo , zem dejte místo na 3 tak na 8 a z 9 propjte na 3, doufám že je to tak správně..

Děkuji za odpověď
Ano, vypnout DT.
Zkoušel jsem zapojovat....nefunguje.

a spíná a rozpíná mazi 8 a9? změřil jsi? zapojil jsi to tedy na zkoušku jak?

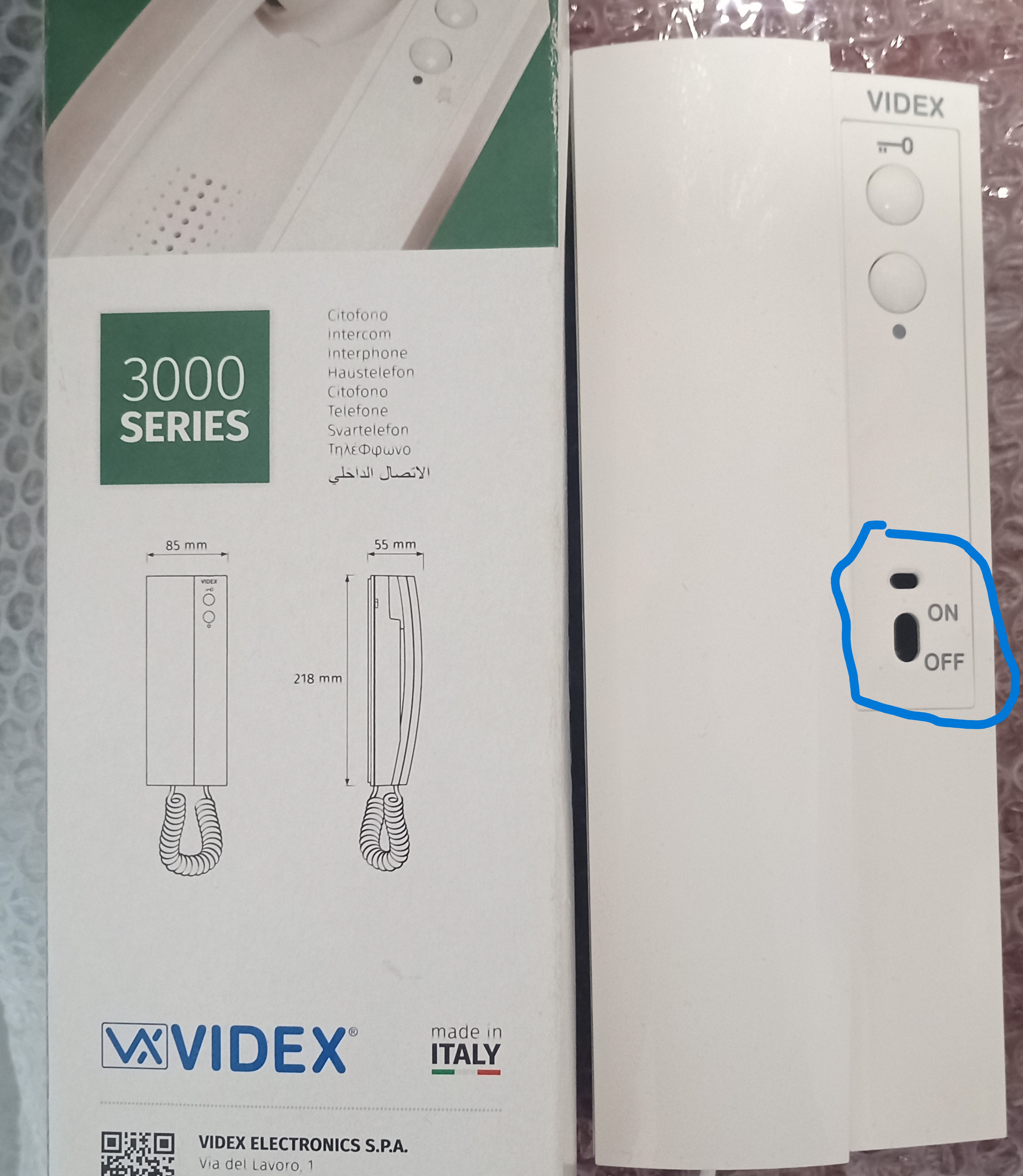

ON - OFF je myšleno vypnutí vyzvánění u DT.

Myslel jsem, že je to úplné vypnutí. Omlouvám se.

no tak přes ty kontakty prožeň co je na 4

Jen se ujišťuji.
Jak to mám propojit? ( prožeň co je na 4...
Děkuji

na 4 je vyzvánění takže vodič ze 4 vezmi dej na 9 a kouskem vodiče propje 8 a4 a mělo by to vypnout zvonění

Takže tohle zapojení nefunguje. Zvoněni pořád reaguje i když je tlačítko je v pozici OFF. Ještě co by byla varianta? Děkuji za radu.

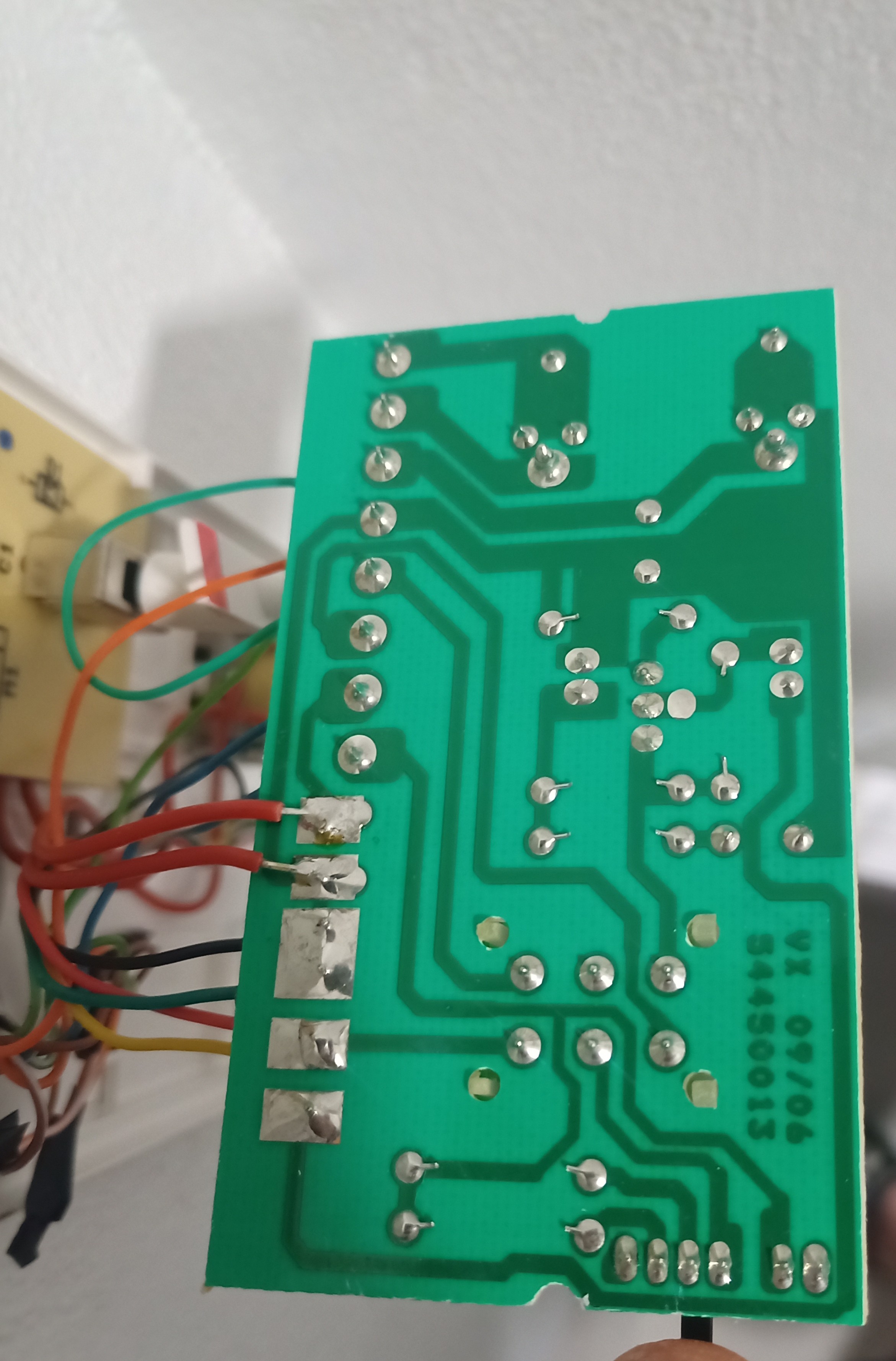

Zasílám foto panelu-zadní strana.

právě mi to docvaklo, to ON/OFF je na jiné desce a tam nevede žádný vodič, takže foto druhé desky jestli je tam něco zapojeno

Zasílám foto druhé desky. Vedou k ní ty dva červené vodiče.

Takže ty dva silné rudé vedou z horní desky 3 a 6 přes zvonek na ten vypínač na spodní desce. Což je ok. To znamená že přívod při zvonek MUSÍ být na 3 a6. Zkusit ze 4 na 6 a prověřit vypnuto zapnuto. Pokud nebude fungovat tak asi přehodit barvy na 3 a 6. Tohle ale jako poslední možnost. Jestli mate měřák zkuste mezi 3 a 6 změřit kdy je přepínač zapnut.

Prohodil jsem vodiče mezi 3 a 6. a pořád mi nefugovalo zvonek u vstupních dveří u bytu. Ale Sluchátko reagovalo na ON/OFF vypnutí a zanutí. Takže správná rada.

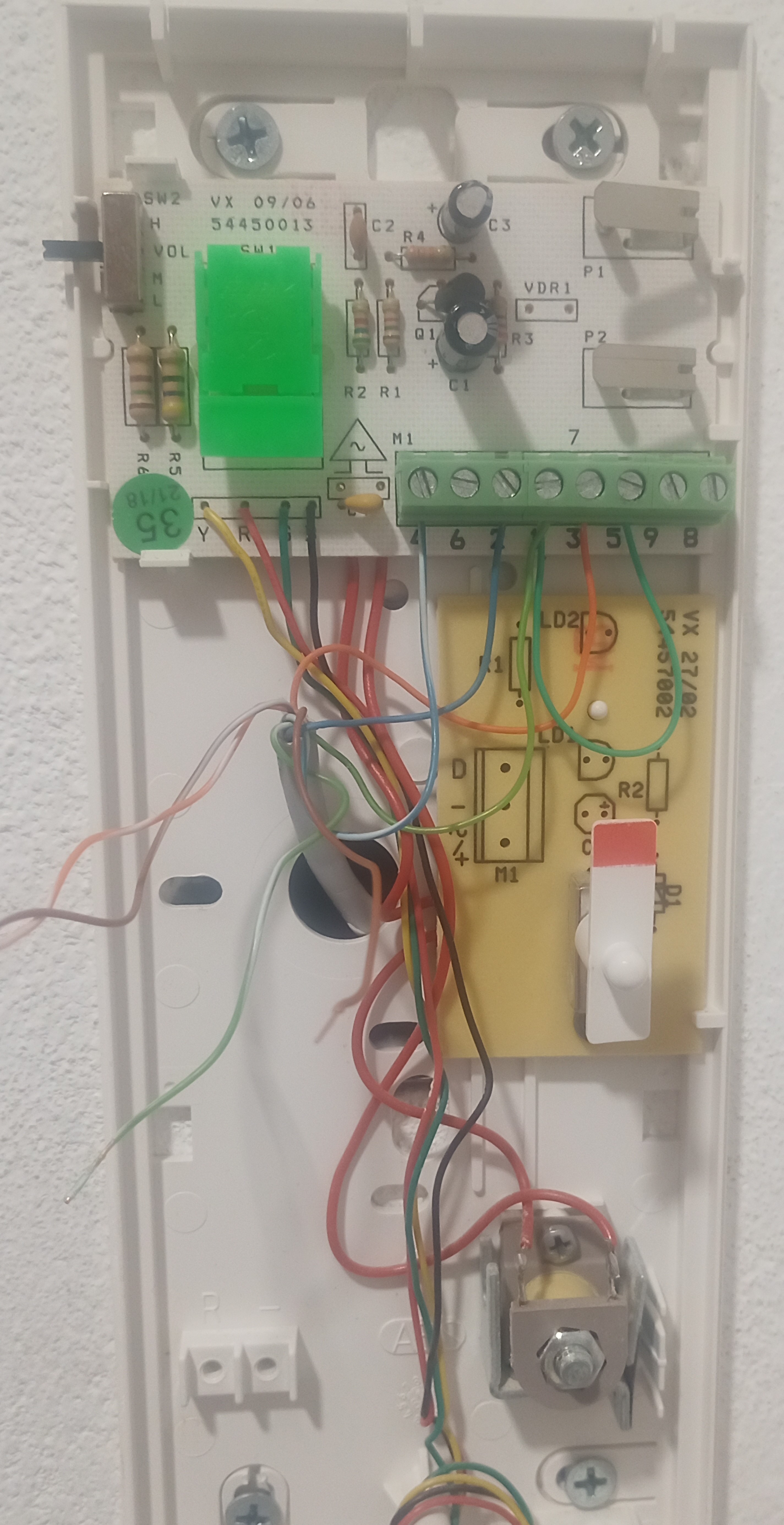

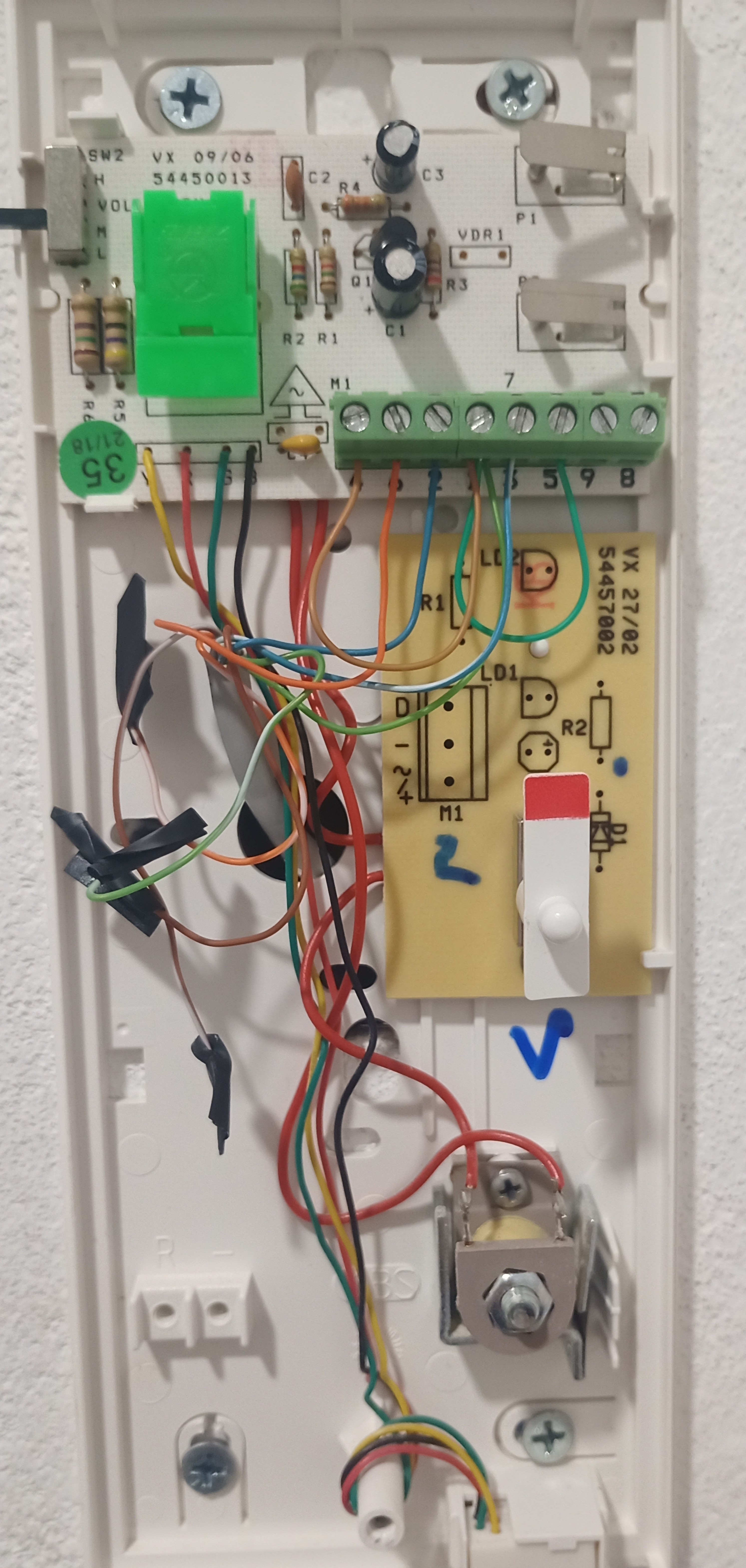

Musel jsem propojil ještě ( hodně mi pomohlo ofocení zadní strany desky ) 4 a 1. A FUNGUJE TO... viz foto zapojení

Začiná zkušební provoz...DT

Děkuji za rady p. Paul. bez Vás bych to nedal dohromady.

Hlavně že se zadařilo
