přívod el. do ovládací skříně zvedáku

Naprosto jsem to nepochopil. Co z toho má být levá spodní lišta a co prostřední kábl? Lišty jsou tam dvě a jsou to DIN lišty, na jedné jsou jističe a stykač, na druhé svorkovnice.
Asi bych to zpojil podle dokumentace.
Nelze odborně odpovědět na laický dotaz. Může to skončit požárem.

myšlena ta spodní svorkovnice...na levé straně kábel 4 žily a hned vedle tkz. uprostřed svorkovnice druhý kábl se 4 žily a nevím, který kabl je přívod...dokumentace k tomu není...je to nějaká čína

Přívod je snad ten kabel vlevo, máte tam tři kabely, ne dva...

na spodní liště je na levé straně kábl 4 žily a hned vedle další kabl 4 žily a nevím který je přívod elektřiny...

Dyť vám to píšu, ten vlevo, co jde pak dál na jistič.

no ten vlevo mně přijde že jde do bočního spínače start/stop a odtud dále ,ale není jasné jestli do jističe...

Z toho obrázku nelze nic poznat. Ale pokud se jedná o přívod, měl by jít přes hlavní jistič.

co na tom chceš zapojovat, podle mne je to zapojeno, svorkovnice je obsazena, jedině snad na ty zapojené kabely dát správné koncovky a ne tam tahat další kabely..

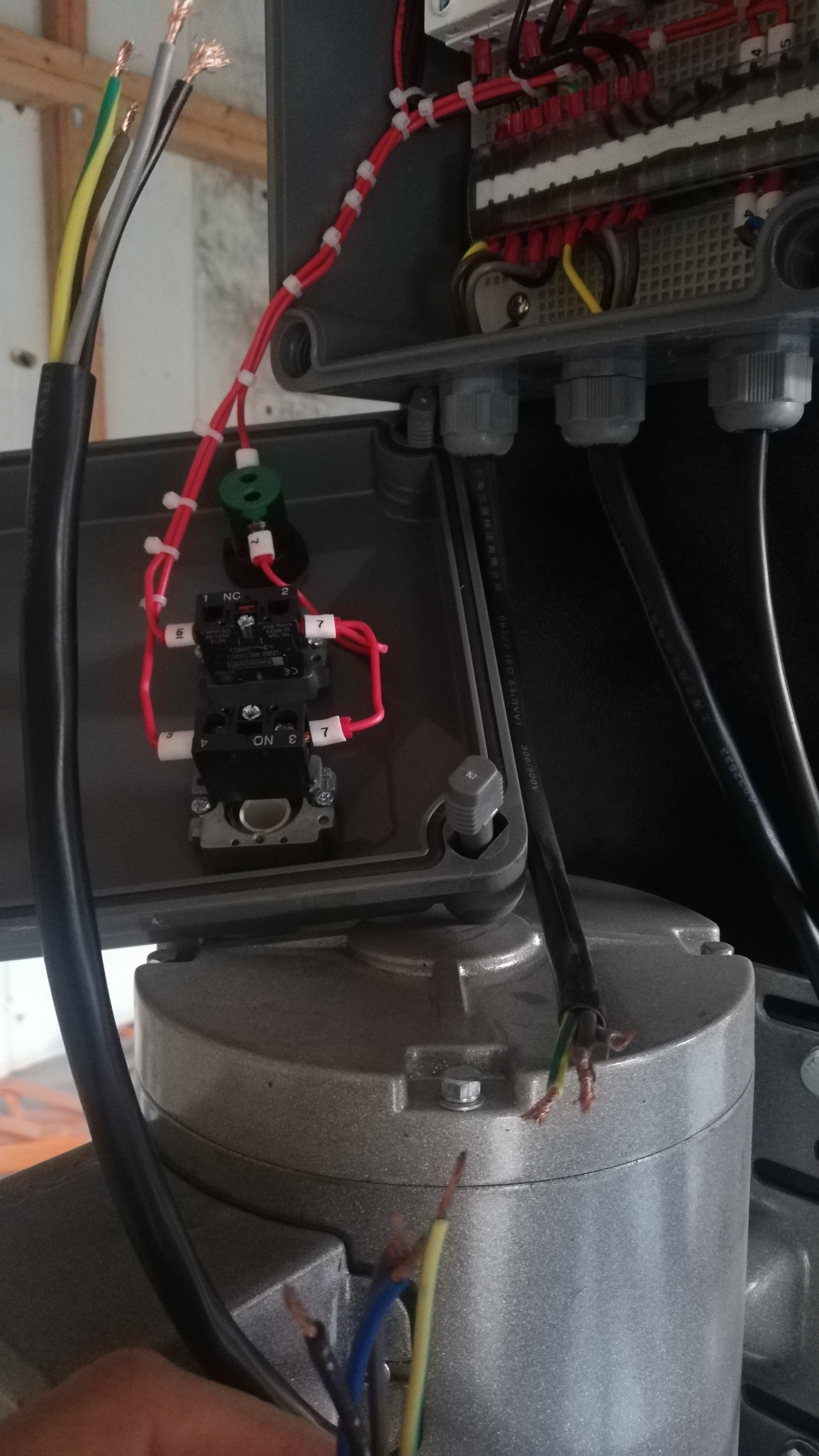

zapojené to není...takto to došlo v krabici -foto v příloze.svorkovnice je obsazena ,ale ze svorkovnice vede kábl kolem 50cm a nevím který dát na přívod...a který dát na hydraulický motor

Když vám to přišlo v krabici, tak tam je jistě i návod zapojení. A ty vaše fotky jsou k ničemu, když není vidět celkový přehledný pohled do rozvaděče. Zřejmě jsou tam předem zapojené kabely, ale musíme rozeznat situaci. Přívodní svorky by měly zákonitě být volné, jinak do nich přívodní kabel nezapojíte, pokud už tam není připraven v nějaké odpovídající délce.

je to čína.....žádný návod u teho nebyl....jinak bych tu nepsal o rady...

I čína má na eshopu (nebo kdes to kupoval) kontakt na dodavatele/výrobce a pokud tam taky rovnou nemají odkaz na manuál, tak ti ho na vyžádání pošlou... Případně se dá vygooglovat podle typu zařízení... Taky se dá pozvat odborný elektrikář, který koukne a vidí...

V Číně bych silnoproud nekupoval, jistě nemají naše normy.

Pokud ti to nějaký známý nekoupil v Číně a neprovezl pod špinavým prádlem, aby nemusel platit clo, tak to zařízení musí odpovídat zásadám "uvedení na trh":
https://pravo.poradna.net/questions/3083273-prodej-elektronickych-zarizeni-z-usa-v-cr
Máš na tom zařízení "to správné" CE?
https://cs.wikipedia.org/wiki/Zna%C4%8Dka_CE

BTW: Pokud "koupil a provezl" a nastane nějaký malér, tak kontrolenkové se po těch správných papírech budou pídit.

Předpokládám, že levý kabel vede do levé vývodky skříně a pravý do prostřední vývodky.
Kabel v pravo vede na stykač, což je ovládací prvek motoru. Tedy tento kabel připojit na motor.
Zbývá druhý kabel, (vlevo), tam přívodní vidlici. -- kam vede kabel zcela vpravo?

To jsou spekulace, které nemusí vyjít. Pro laika, jak je vidět je to oříšek.

Je to marný, je to marný, je to marný... Čtete vůbec ty odpovědi? Pokud vede kabel na hlavní spínač a pak na jistič, je to přívod proudu. Pokud vede kabel ven ze stykače, je to vývod k motoru. (Ten pravý dvoužilový kabel je zřejmě ovládání stykače nebo stop tlačítko, ale z těch fotek se nedá nic poznat). Vzhledem k vaší znalosti elektrotechniky to vůbec nezapojujte ani na vidlice ani na motor a běžte pro elektrikáře, který pozná při více než jednom vodiči, co je kam zapojené a připojí vám to k rozvodu a motoru.

já teda nevím o čem se spekuluje. zleva je na svorkovnici přívod, jde to prozvonit jestli končí na jističi a druhý kabel prozvonit jestli jde na stykač. Jaksi nechápu na co se tazatel ptá, neb mám pocit že neimí ani proměřit co kam vede.

A nebo si z nás dělá srandu...a kupodivu nikoho nenapadlo to propísknout než .....

Já totiž nechápu, co tam všechno má. Je vyfocený rozváděč, ale i nějaký odizolovaný kabely. To jsou druhý konce těch kabelů z rozváděče, nebo další káble, co tam chce připojit? Fotky jsou polovičatý a jak jsem zmínil, na laický dotaz nelze odborně odpovědět. A ty fotky jsou silně laické, protože osoba alespoň trochu technicky zdatná by dodala víc fotek a taky v nich něco označila, co chce identifikovat. Takto nelze jinak, než zavolat elektrikáře.

nokdyby to propísk, věděl by jestli ty odizolované konce, končí v rozvaděči a kde, nebo mají konec někde jinde..

dobrá rada za to prozvonění dík, ale ted nevím jak spojit k motoru...zustávají mně modrý s šedým...foto ---

Ano, spoj modrý s šedým, ale jak už píšu dole, barevně tam modrá nemá být. Když se to bude točit naopak, přehodíš kterékoli dva dráty (kromně ŽZ!).

Já totiž nechápu, co tam všechno má.

Tak proč odpovídat na dotaz?

Že by to byla podprahová žádost o více informací, aby se dalo lépe poradit? A především bezpečně.

Já to chápu tak, že první čtyři svorky zleva jsou jeden kabel a další čtyři druhý kabel. A jemu jde pouze o to který je přívod a který je k motoru. Ty odizolované konce tam jsou právě konce těhle dvou kabelů. Otázka je, zda lze předpokládat, že přívod půjde rovnou na jistič. Já myslím, že ano.

když jsem to prozvonil tak ten levý kábl na liště nejde rovnou na jistič ,ale na boku skříně je ovladač 0 a 1 a jde to tam a z přepínače do jističe....

To je v pořádku, napřed vypínač, pak jistič.
Opravdu k tomu nechceš zavolat elektrikáře? Ptáš se na docela základní věci. Elektrika umí zabíjet, ale obvyklejší jsou požáry a ještě obvyklejší poškození zapojovanýho zařízení.

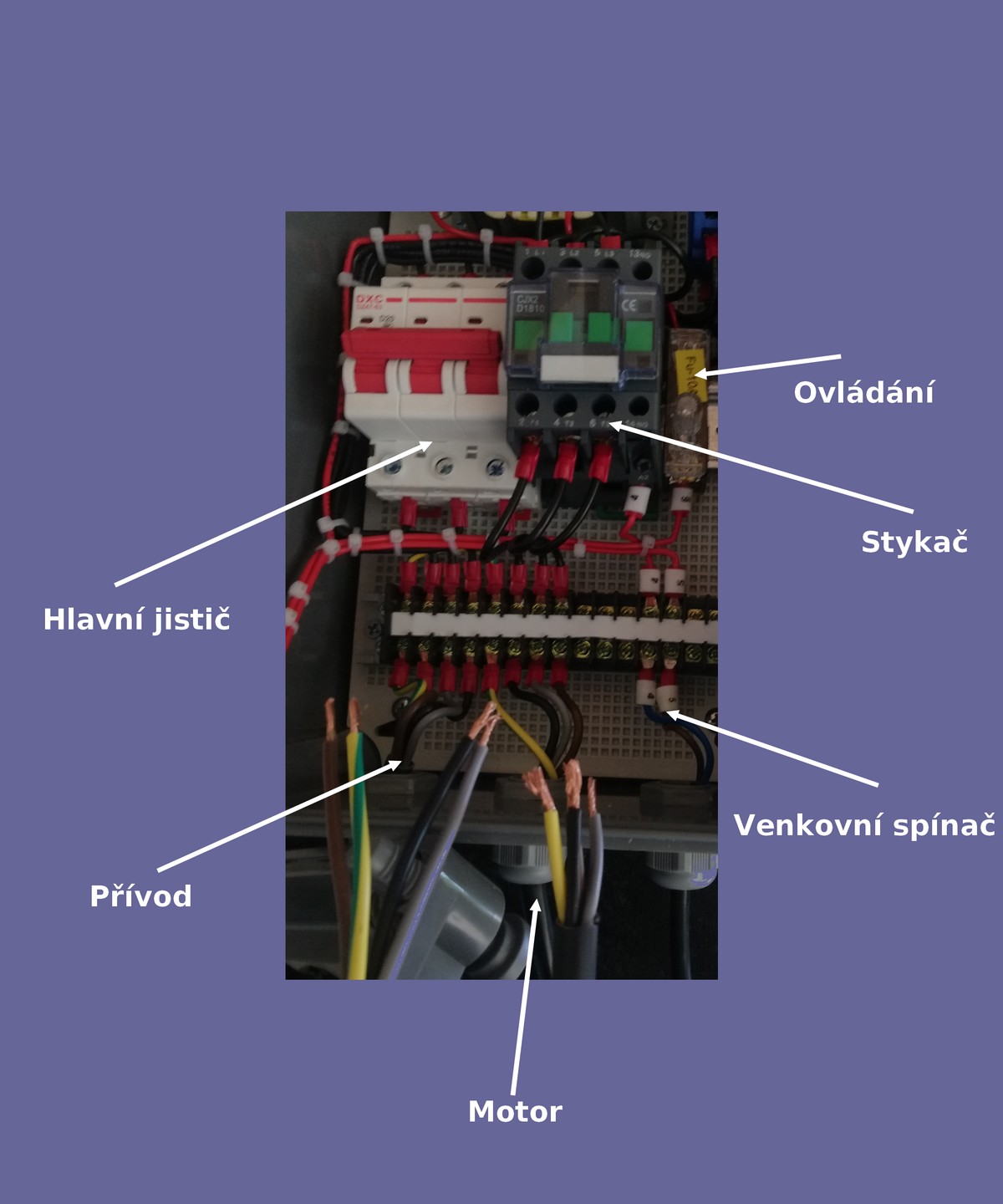

Tvým úkolem je zjistit jestli jde levý kabel na spodní(může být i horní) připojení hlavního jističe - tím si zjistíš správnost mé přílohy.
Dál by měl jít kabel na stykač.
Ze stykače na motor.
Kontrola ochranného vodiče na konstrukci zvedáku!

Pokud nevíš jak, tak doporučuji elektrikáře - elektřina zabíjí.

pěkně popsáno.... prozvonil jsem to na rady a levý bude přívod ,ale narazil jsem na další problém....ten prostřední je na hydraulický motor ,ale když pospojuji fáze a kostru tak mi zůstane šedý s modrým...foto přikládám.toto mám do sebe zapojit? modrý nulák s šedým co vede od stykače?bud činani nereší barvu káblu, nebo fakt nevím. foto v příloze ..na hydraulickém motoru je na liště černý označen V2 ,hnědý U2 , a ten modrý W2

To podstatné se skrývá ve tmě. Je to kumšt vyfotit to pokaždé tak, aby se z toho nedalo nic poznat.
Ale máš pravdu, jediná barva, na které záleží je žlutozelený, ten musí jít na kostru. A číňani mají barvy dobře, modrý tam nemá vůbec být.

asi to nemají dobře...takto to přišlo v krabici ...ten modrý tam byl a ted nevím jestli zapojit s šedým...????

Ano, spoj modrý s šedým, ale jak jsem psal co se barev týká, modrá tam nemá být.

Když se to bude točit naopak, přehodíš kterékoli dva dráty (kromně ŽZ!).

Kabel k třífázovému motoru, který nepotřebuje pracovní nulák, má barevně vypadat takhle

ano to chápu...tento kabel mám připraven na přívod ,ale jen mě zmátla ta modrá na motoru ....nevím proč na všem instalovali kabel délky pár cm a ještě barevně chaotický...tak doufám že se to při zapojení nespálí

Tady vidíš, co je za patálie čínským šuntem. Další věc je ten motor. Jaký je příkon, že je zapojen do trojúhelníka?

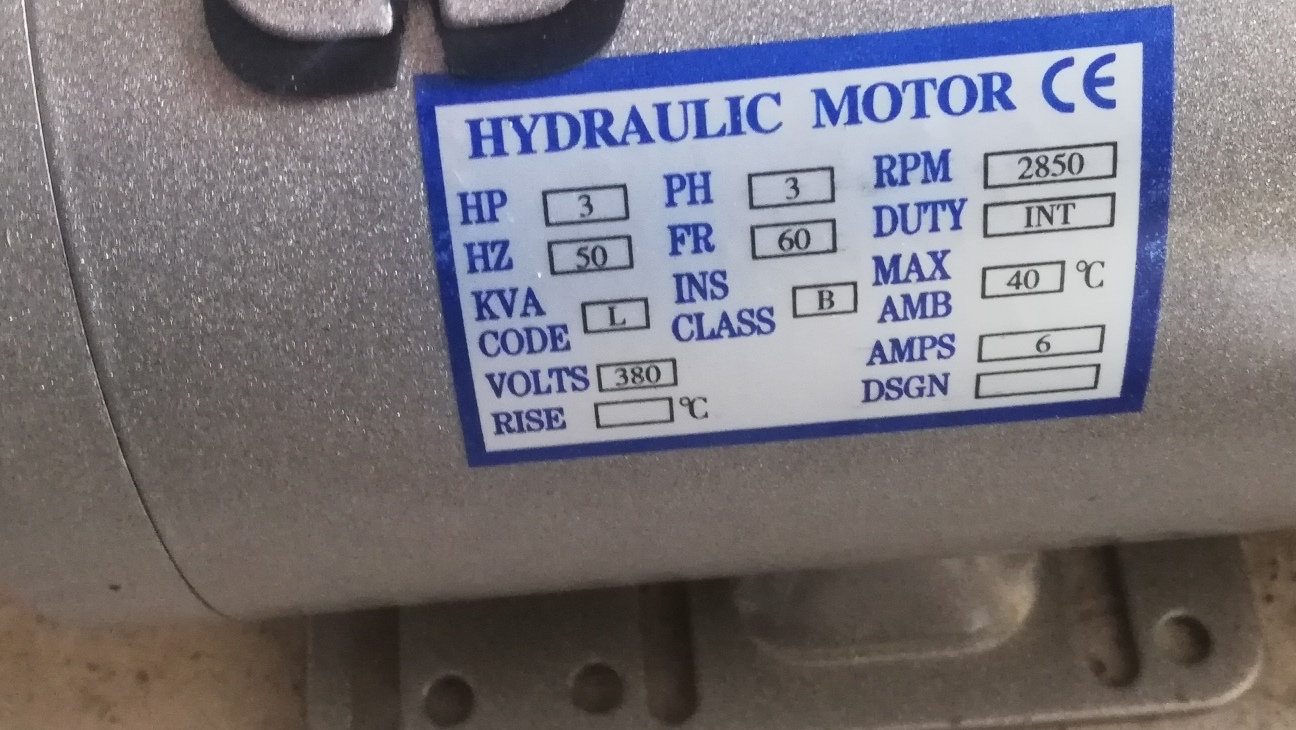

no jak se to veme s tím šuntem...nějaká firma to tu vozí pod svou značkou a o 10 tis dražší...příkon motoru nevím jen tento štítek na motoru ---foto

OK, ale tak jednoduchou skříňku, lze vyrobit za solidní cenu i v domácích podmínkách (pokud je člověk „od fochu“). A pokud by nebylo potřeba spínání pomocí tlačítek, Je možno použít motorový spouštěč, třeba takový: https://www.cerpadlashop.cz/Motorovy-jistic-spinac-AEG-komplet-d259.htm#detail-anchor-description

Patálie s čínským šuntem? Tohle zjištění co a kam vede a připojení by elektrikář na místě zvládl asi tak za 15 minut. Ostatně odpověď co a kam má zapojit, je tu už více než týden.

Mě to psát nemusíš, já bych si s tím poradil. Je to mé řemeslo.

Co se na tom furt řeší? Jak už jsem psal kdysi. Na kabel na obrázku vlevo, vedoucí tedy asi na hlavní vypínač a pak na jistič, dát přívodní vidlici. druhý kabel zapojit na motor. Ctít pouze žlutozelený vodič (ochranný kostra).
Ostatní barvy neřešit. Pokud by čerpadlo nepracovalo správně, může se točit obráceně. V tom případě přehodit mezi sebou dvě fáze. To je v podstatě celé.

Výňatek z knihy "Milenci a vrazi" (mistr s učněm zapojují elektriku na nějakou zahradní slavnost):

...
"Pane mistr, bude nám to probíjet."
"Nám ne. Jim to bude probíjet."
...
