Sháním kutila

To je natolik přesná práce, že podle mého názoru to není práce pro kutila, bez odpovídajícího technického vybavení. Nemyslím, že má někdo jen tak doma slévárnu.

Ahoj neni to mysleno tak ze to mam byt detailni kopie spis neco v podobnem stylu a bud ze dreva nebo pomoci 3D tisku, nejvic resim propojeni hridele od generatoru do turbiny na to jsem maly pan.
Stavim si upravenou verzi a dost by mi pomohl nejaky clovek ktery se vyzna. Moje verze je jednodussi o 80% ale bude to vypadat podobne jako na obrazku.
Predem diky.

http://mve.energetika.cz/ - tyhle stranky znas?
Neco vytisknout neni problem, lidi s 3d tiskarnou je bambilion, ale nakreslit to...

Na propojení motoru a ventilátoru třeba Hardy spojku.

Nebo aspon nejaky strojar ktery by mi dokazal postavit a zkonzultovat tohle klidne i jednodussi?
7vpXN4XXgeh5CJaq8

Nebo chci moc?:(

On ti těžko někdo pomůže, když tvoje zadání je velice nejasné a mlhavé. Chceš kutila, ale nedokážeš ani vydefinovat, co přesně potřebuješ. Ani rozměry, materiál, použití, zatím jsem vyčetl že chceš "něco takovýho".
Nehledě na to, že na zakázku to může být dost drahej špás.

Asi jsi to moc necetl napsal jsem materialy a i to co chci mam primo na obrazcich ale asi je to pro nekoho moc tezke pochopit.Nechces rovnou 3D model?:(

No, to bychom rádi, ten 3d model. Podle něj se vyrábí vcelku dobře.

neni to mysleno tak ze to mam byt detailni kopie spis neco v podobnem stylu a bud ze dreva nebo pomoci 3D tisku,

Tak jasně, z toho každej naprosto přesně pochopí, co vlastně chceš. Jen ty víš, co už máš, jak to je velký, jestli to bude na okrasu, nebo to bude přenášet i nějaký hybný moment. Rukou malovanej výkres s několika kótama by dal za tisíc obrázků "něčeho podobnýho" z google.
V kůži případnýho kutila bych měl strach, že se ti výrobek nebude líbit a kutil tak stráví svůj čas výrobou něčeho pro někoho cizího nadarmo a možná i zadarmo. Proto je zadávací definice velmi důležitá.

Jako ložiskový domek? To se nevyplatí vyrábět, normalizovaná věc k dostání v každém obchodě s ložisky.
V plastovém provedení klidně 1-2 ks vytisknu, ale jsem plzenak.

Možná by ti postačilo něco jednoduššího.
http://mve.energetika.cz/vodnimotory/vodnimotory-obecne.htm
http://mve.energetika.cz/sikovneruce/uvod-sikovneruce.htm
https://cs.wikipedia.org/wiki/SETUR
https://www.loupak.fun/video/veda-a-pokusy/40555-sikovna-kapesni-vodni-elektrarna

Tak jinak, kde muzu sehnat nekoho s kym bych mohl probrat stavbu funkcniho modelu zarizeni dle obrazku s mymi zjednodusovacimi upravami? Nekoho kdo by mi rekl takhle to nepujde,tohle musis udelat takhle atd...

kdo by mi rekl takhle to nepujde

Známého syn dělal vysokou v Plzni v tomhle oboru.
Taže najít vysokoškoláka s přehledem.
Pak je tu ještě problém, že to bude teoretik a sehnat někoho s praxí ochotného poradit je taky oříšek.

https://hydrohrom.cz/francisovi-turbiny/ Já bych se zeptal u "kováře". Tato firma je vyrábí ve skutečné velikosti a jistě také musí mít modely dle, kterých pak vyrábí skutečné turbíny. Pokud si pamatuji tak nějaký model měli projektanti malých vodních elektráren v kanceláři. Bohužel po roce 1990 byla tato projekční kancelář rozpuštěna.

francisovI turbiny? tak tam bych se neptal ani na datum...tyhle detaily dovedou opravdu vzbudit odpor.

Primarne nejde o turbinu,jde o propojeni generatoru s turbinou to resim celou dobu,misto turbiny bude mlynske kolo pro predstavu a to kolo bude otacet generatorem.Tohle uz snad neni tak slozite ne?Ale to kolo bude daleko vetsi nez generator a nevim jak vyresit vyvazeni a upevneni kola,napadl mne proto loziskovy domek za tim mlynskym kolem ale nemam zkusenosti...

vyresit vyvazeni a upevneni kola

Bude to znít arogantně, ale udělej si výlet po mlýnech, hamrech a možná i technické muzeum by mohlo mít někoho k věci. Zdá se, že hledáš věci již vymyšlené.

Dokud sem nedáš nějaký náčrt s rozměry, tak se asi nic pořádného nedozvíš. Z původní turbíny je nyní mlýnské kolo........., jaká změna bude dál? Uložení je závislé na rozměrech a provozních parametrech, bude rozdíl mezi modelem do vitríny a nebo skutečným soustrojím někde na vodním toku.

A to chceš udělat na 3D tiskárně? To kolo bude někde už upevněno a ty hledáš přenos síly, nebo ten tvůj "výrobek" bude zároveň i upevnění toho kola? Hmotnost a rozměry kola též neuvádíš. To už není práce pro kutila přes internet, ale aby se na to někdo mrknul přímo na místě.

Dobre ja mam urcite komponenty v nejakem meritku,neni to primo mlynske kolo, chtel jsem jen tu pribliznou podobu priblizit. Ale s kym to mam sestavit a dokoncit?

https://www.cink-hydro-energy.com/cs/male-vodni-elektrarny/ To je firma která se tím zabývá. Pokud nevíme průměr vodního kola, průměr hřídele, zda převod půjde přez převodovku atd. tak ti nikdo nebude schopen poradit. Musíš si sehnat projektanta a následně zhotovitele.

Kolo ma prumer cca 12 cm a tloustku 2cm. Jedna se o stavbu funkcniho prototypu proto shanim kutila a ne firmu...Hridel muze mit prumer 1cm ale jde zvetsit i na 2cm...

Hurá, první indicie. Takže sháníš spíš modeláře, než kutila.

Pak tedy stavebnice Merkur či nějaká obdobná, nebo sháněj nějakého dřevomodeláře nebo řezbáře a pokud by to mělo být z kovu tak soustružníka- frézaře- důchodce. Kutilové, kteří sem přispívají se většinou nezabývají výrobou hraček. Před rokem 1990 bych ti poradil Svazarm a oddíl modelářů. Zda se teď nějak sdružují nevím.

Jestli to kolo má mít průměr 12cm, co se inspirovat třeba tady?
https://www.rodinacestuje.cz/2020/10/30/udoli-mlynku-jachymov/

Napadá ne kouknout se, jak je to řešené třeba v ručním elektrickém nářadí - vrtačka, pilka... třeba by se dala sehnat nějaká se spáleným motorem. Měl jsem takovou ze soupravy Narex Combi co mi ji už nechtěli spravovat, ale asi jsem ji už vyhodil, mám taky jednu vrtačku na baterky, ale baterky už jsou zničené a jak jsem se koukal, nové baterky by stály víc než nová vrtačka.

Prisel jsem na revolucni design kdyz to klapne tak si jdu vybirat Porsche

Jak rikam jsem laik mam jen urcite komponenty. Hracka to fakt nebude:)...

https://www.zbozi.cz/vyrobek/sol-expert-solarni-vodni-mlyn/#utm_source=search.seznam.cz&utm_medium=hint&utm_content=products-opesBB&utm_ab=616%2F1229%2C615%2F1227&utm_term=sol-expert-sol%C3%A1rn%C3%AD-vodn%C3%AD-ml%C3%BDn&utm_query=ml%C3%BDnsk%C3%A9%20kolo%20%20stavebnice

Dobre zjednodusim to na minimum,mam kolo o urcite vaze a potrebuju ho dostat na hridel aby snim slo tocit ale zaroven pri vyssich otackach bylo vyvazene,kam se mam obratit kdo mi s vyvazenim a upevnenim hridele pomuze.Kolo vazi skoro pul kg..

Zkus zúžit oblast hledání, zručný kutil dvěstě km daleko ti moc nepomůže, co takhle napsat odkud jsi?

čo su vyššie otačky? 500-1000-10 000?

Praha

Kolo po domácku můžeš vyvážit asi jenom staticky ne dynamicky. Vyvážení kola o průměru 12 cm a síle 2 cm ze dřeva moc nepůjde. Pokud něco takového vyrábíš musíš si určit průměr hřídele a průměr otvoru v kole tak aby jsi mohl použít nějaké kuličkové ložisko. Najdi si tabulku rozměrů vyráběných kuličkových ložisek a dle toho si urči průměr hřídele a průměr otvoru v kole. Až to smontuješ uložíš si hřídel do nějaké vidlice a uděláš si po obvodu kola značky např. čísla od jedné do dvanácti jako na hodinách. Kolečkem párkrát zatočíš jako kolem štěstí a budeš zjišťovat v jaké poloze se ti zastaví. Pokud to bude v různých polohách a kolo se bude volně točit tak to bude v podstatě vyvážené. Pokud se to bude zastavovat stejně a při dotáčení to bude mít kývavý pohyb, pak je potřeba trochu materiálu na obvodu kola v nejnižším místě odebrat (odvrtat). Vrtej slabým vrtákem o průměru stejném jako jsou olověné broky do vzduchovky, aby si tam případně (když to přeženeš)mohl naklepnout brok. Bohužel na kolečku o průměru 12 cm to asi moc nepůjde. Kdyby se jednalo o něco většího, těžšího a širšího tak by možná šla použít vyvažovačka pneumatik ( jsou i na nákladní pneumatiky).

Zatim moc dekuji za odpovedi. Slo by udelat neco podobneho jako na obrazku?

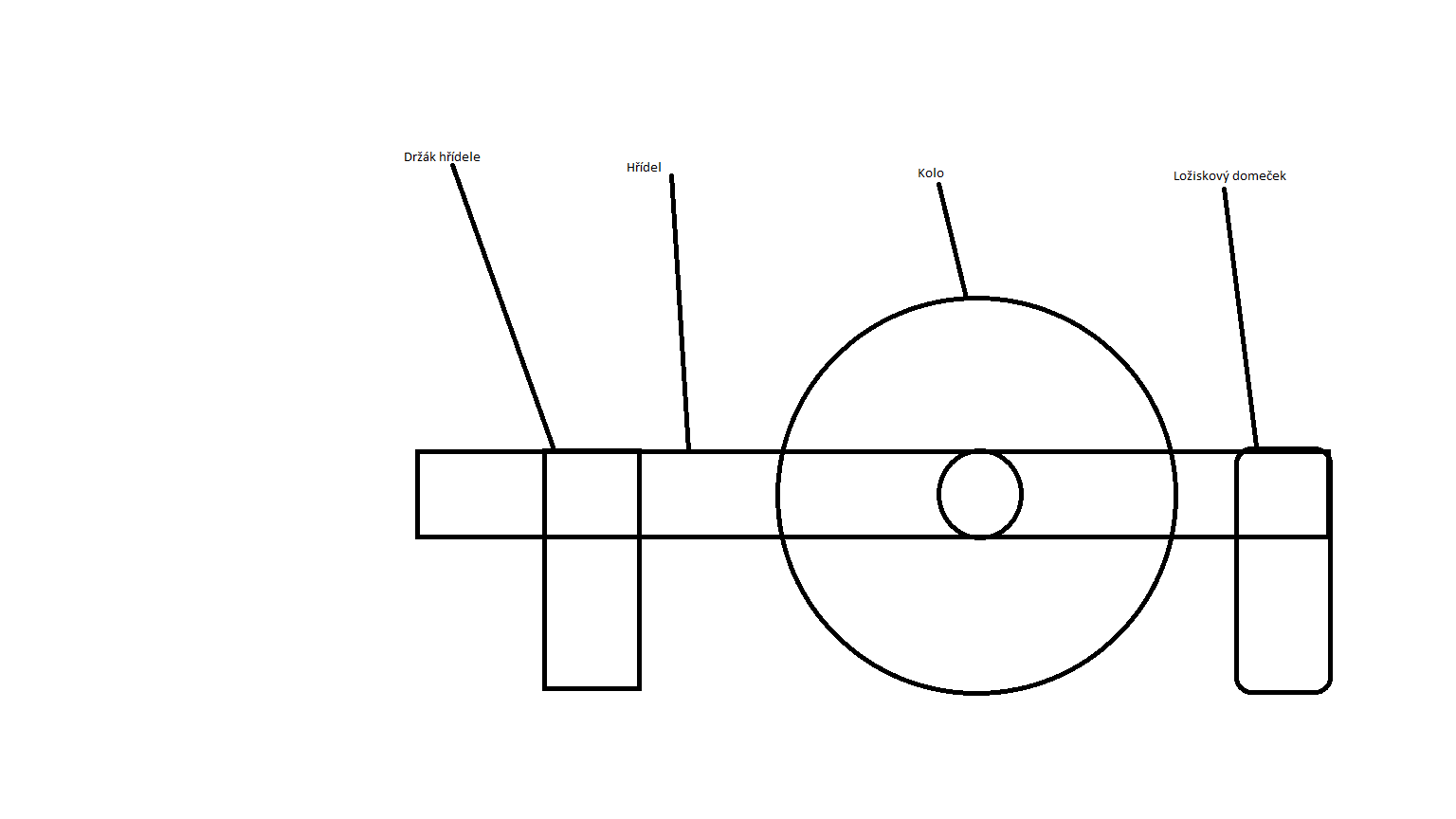

Berte ten obrazek jako prurez nejsem kreslic. Na te leve strane by to prochazelo nejakym drzakem, potrebuji at se ta hridel otaci a to kolo otaci tou hrideli. Kdyz to da aspon 500 otacek tak budu rad.

Predem diky.

Fakt se v CR nenajde nikdo kdo by postavil neco podobneho s parametry viz vyse co jsem psal. Mrknete na prvnich 10s videa:
watch

To co chci je nalevo bez generatoru ktery je v pravo, stim ze tam bude to kolo jak jsem psal.

Ono se do toho asi nikomu zrovna dvakrát nechce. Ale budiž, můžeme se domluvit, ovšem budu potřebovat daleko víc požadavků na to zařízení než jen přibližné rozměry.

Kontaktuj mne do SZ tady, zatim nejsi registrovany diky.

Ani to tady nejspíš nepůjde, napiš mi na mail goya*volny.**, to je už hodně profláknutá a zaspamovaná adresa a tam se domluvíme.

Čemu říkáš kolo? Má středový otvor? V jaké přesnosti? Foto.
Takové detaily jako jedno ložisko pevné druhé volné v axiálním směru, tolerance, nebo postup montáže může hodně ovlivnit funkci.
Turbíny nedělám ale ložiskové sestavy ano.

Poslal jsem ti SZ.
