Myčka Whirlpool - kde je umístěna 10A pojistka

Tady je šémátko, ale jsem slepý, pojistku nevidím.

https://www.servis-whirlpool.cz/schemata-spotrebicu/adg-8393-ix

Děkuji mockrát.

Třeba bude součástí nějaké komponenty. Napadá mě ohřevu vody. Tam by měl být největší odběr. a nebo bude na ovládací desce ve dveřích. Ale nenašel jsem ji...

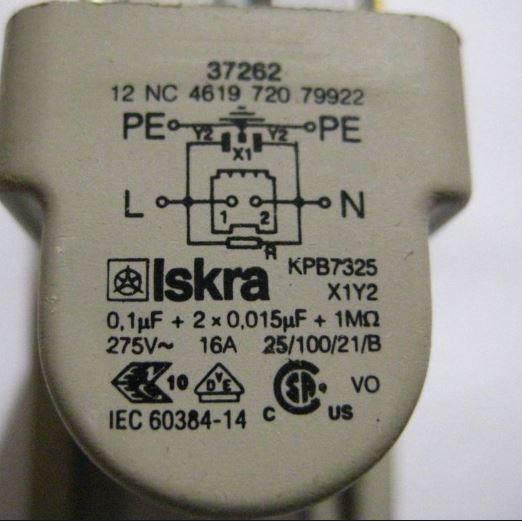

O víkendu mi během mycího programu vyhodila jistič. Ale ne v bytě, ale až na domě. A od té doby nefunguje. Ani se nerozsvítí. Na vstupu odrušovacího kondenzátoru ISKRA (viz foto) je 220V, ale na výstupu je podstatně méně. Chtěl bych ho koupit a vyměnit, ale říkám si že tam bude vadného ještě něco jiného (co odepsalo tu 10A pojistku). Nebo se mýlím? L

Řeším především tak,že to ,co podezírám z vyhození jističe proměřím .Topné těleso proměřeno ?

Odrušovací prvek vyhoď. Je to častý zdroj závady a pro začátek ho vyřaď. Mimochodem, jak jsi přišel na to, že je tam někde 10A pojistka?

ony tam ty odrusovaci prvky nejsou nadarmo. Ano, funguje to i bez nej, ale pak budeme resit "Pri prani mi nehraje radio", "Obcas blbne meteostanice" pripadne "Byla tu na navsteve CTU a stalo to 5kKc pokuty + 8kKc za mereni". Jako pro vyzkouseni a vyprani casti hromady pradla, aby bylo v cem pro ten odrusovaci prvek dojit, proc ne, ale vyradit ho trvale je prasarna.

Nejde samozřejmě o trvalé vyřazení, ale o nalezení závady.

Ta pojistka, co je na výrobním štítku neznamená, že je uvnitř, ale že je to minimální hodnota jištění zásuvky.
To ale nevylučuje, že uvnitř nějaká pojistka může být.
Vyhození pojistek pravděpodobně způsobil průraz odrušovacího filtru , to je častá závada.
Pokud na vstupu filtru je napětí a na výstupu podstatně menší, došlo při poruše k přerušení cesty proudu filtrem.
Pravděpodobně po výměně filtru bude myčka fungovat.

... možná máte pravdu. Symbol pojistky na štítku, může znamenat i jištění vnější.
Jinak jsem zkusil vyřadit odrušovací filtr a napojit kabel za něj. S myčkou to ani nehlo. Tak bude závada asi ještě někde jinde. Děkuji Vám za tipy a rady.
Objednám nějakého profíka, abych se s tím netrápil (doufám , že to bude nějaká základní deska za 4t Kč )
L

Zdravím, pokud Vám vyhodila jistič v bytě, tak se u těchto ADG většinou spekl konektor na topném tělese. Zuhelnatěl a udělalo to zkrat. Stačí konektor vytáhnout, přidělat na dva dráty co do něj vedou konektory fastony 6,3 a zasunout už jednotlivé do kontaktů top. tělesa zpět. Blbé je, že zkrat, který vyhodil jistič okruhu většinou buď sletuje kontakty relé, které je na řídící jednotce, anebo je utaví. Takže se pak musí měnit i relátko na té desce. Pokud jsou kontakty zmíněného relátka sletované po zkratu a těleso byste připojil, tak bude hřát pořád a odejde na něm jedna ze dvou tepelných pojistek.

Zdravím,

kontaktoval jsem profi opraváře. Sice má volný termín na opravu až na konci března, ale byl sdílný.
Potvrdil mi, ze to na 95% je problem s topným tělesem, ale že si mám dát pozor na to relátko (co píšete výše)
Jinak v myčce skutečně pojistka není, takže ten symbol znamená vnější jištění...
L

Není špatné si přečíst,co jsem ti radil

prosim jak to nakonec dopadlo? mam stejny problem asi dekuji
