Zvlastni zapojeni vypinace

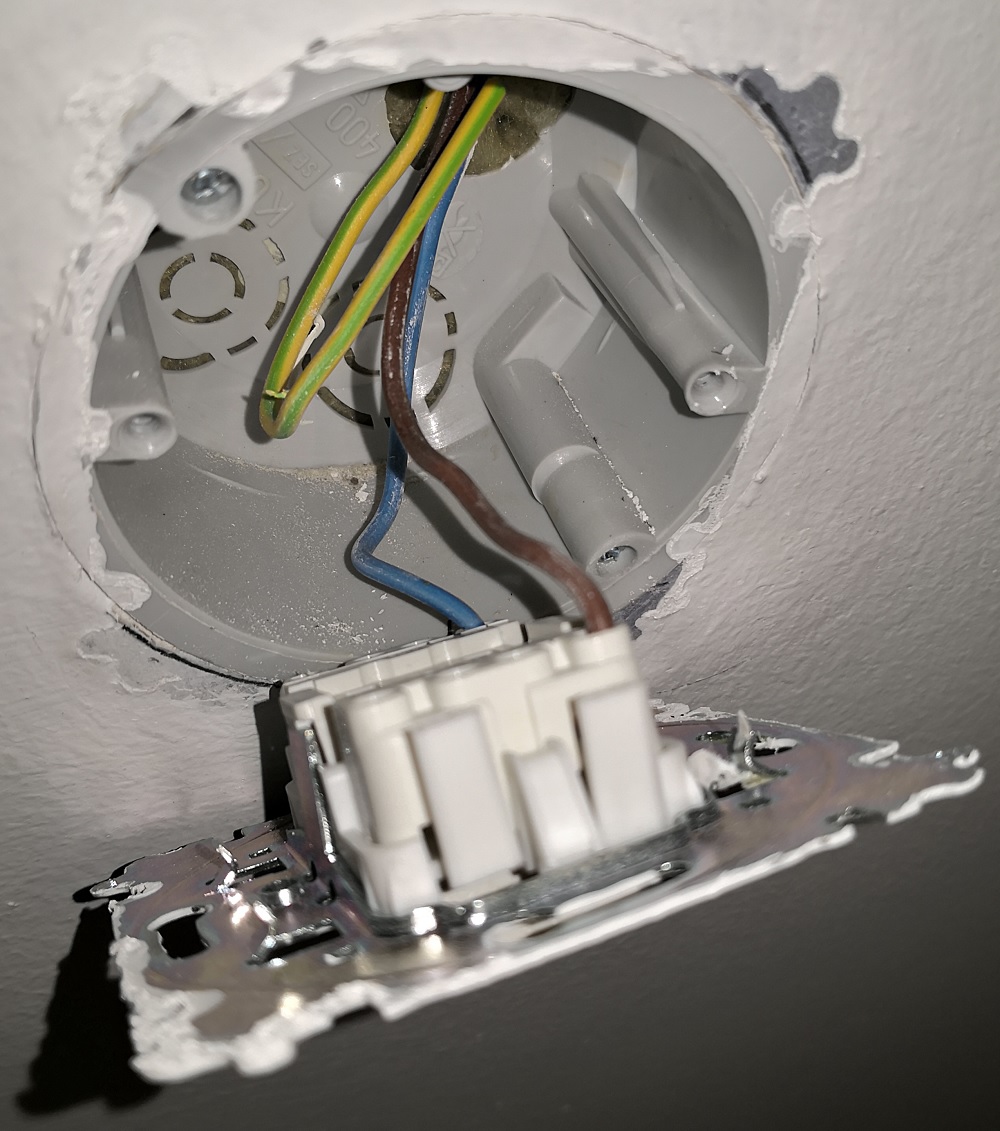

To je v pořádku, je jen použitý trojvodič místo samostatných drátů od vypínače do krabice se svorkovnicí. Vem zkoušečku a proměř oba kontakty. Jinak by ani to nesvítilo. Barevně to ale dle norem asi není.

Dobrý den! Jak je možné, že barvy vodičů neodpovídají předpisu se musíte zeptat toho, kdo tam použil nevhodný kabel a klidně to zapojil. Správné zapojení je na tom vašem obrázku.

Elektřině je fuk, jakou barvu má izolace. Dalo se to zprasit i víc, třeba použít žlutozelený (barva vyhrazená pro PE) jako pracovní vodič. Jestli to funguje a nebude do toho koukat revizák a mít řeči, nechal bych to jak to je :D

Dekuji za nazory. Takze budu dal zit s tim co jsem psal, tj. prerusuje se faze a na tento vypinac radeji zapomenu.
Petr

Zapojeno a pripraveno to mas na zapinani 2 okruhu ve svitidle, i kdyz to zatim nepouzivas.

Po čem by "pustil" ten druhý okruh? Po žz vodiči? Nevíme jak ten kabel pokračuje až ke svítidlu!

Beru zpět. Viděl jsem to jen na mobilu a až když jsem se kouknul na notebooku, tak vidím, že ten třetí drát je stín.Vypadalo to, že do vypínače vedou 3 dráty + nezapojená zem.

Nebylo by špatné, kdyby místo fotky bylo schemátko co a kam je zapojené. Ale když tazatel není elektrikář, tak by se v tom asi neměl šťourat.

Věci co funguji se zásadně neopravují.

Už je to hodně dlouho co jsem naposled absolvoval školení a přezkoušení podle vyhlášky 50, tak se mohu mýlit. Ale vybavuje se mi že předepsaná barva je pouze z/ž, ostatní barvy jsou jen doporučené.

EDIT: Napadá mne, že to může být schodišťák v obýváku a druhý schodišťák je schovaný někde za skříní.

"Schodišťák", t.j. přepínač to být nemůže, to by do něho musely být zapojeny 3 vodiče, já tam vidím jen dva /modrý a hnědý/.

Já jsem tam viděl ještě černý vodič, ale jak píše Jan Fiala, bude to nejspíš stín od toho hnědého.

Odvolávám co jsem odvolal a slibuji co jsem slíbil.

jestli víte kam ta modrá vede, tak si kupte hnědou smršťovačku a klidně ji přeznačte na obou koncích..

Nemělo by to tak být, správně by oba vodiče měly být černé (nebo hnědé).
Ale je to (nemělo by), celkem běžná praxe, takto je zapojených mnoho vypínačů. Je to z důvodu, že ten kdo to dělal, neměl
vhodný kabel a použil to co měl, tedy nejběžnější kabel.
Myslím, že ani revizák, pokud to není nějaký perfekcionista se z toho neosype.
Případně je možné konec vodiče omotat černou iz. páskou, nebo černou bužírkou.

Já bych se z toho jako revizák (minulý) sice neosypal, ale přeznačit bych to nechal. Dnes je to možné i jednoduše, bez pracné demontáže, černým centrofixem. Pak by nebyl důvod ani k tomuto dotazu.

Vypinac funguje tak, ze nekde prerusi okruh a tudiz proud nema kudy tect a tudiz netece a zarovka (ci jiny spotrebic) nesviti. Kdyz okruh spoji, proud tece, zarovka sviti.

Uplne jina pohadka je, jak se to zapojuje spravne podle normy (barvy dratu, vypinat fazi, ...). To uz jsou takove dohody mezi lidmi, jak to udelat, aby se v tom vyznal i nekdo jiny nez tvurce, jak zajistit, kdyz se vypinac vypne a nekdo sroubuje zarovku, tak ho to nekopne, jak ...

Ale elektrine je to celkem fuk a videl jsem dost veci, ktere byly vypinany prez odpojeni nuly a draty mely barvy jakekoli, ci treba vsechny stejnou a stejne to fungovalo. Jen to casto nebylo podle normy a mohlo to mit "zajimave" vedlejsi dusledky.

Cili je dobre mit na pameti, ze i kdyz se nektere veci nemaji, ci nesmi, tak mozne jsou. (Vrazdit, loupit a krast se take nesmi a prectete si Cernou Kroniku - ti lidi to stejne furt delaji, cili evidentne to mozne je, i kdyz se to nesmi)

Pokud není ten zelenožlutý zapojený, je to v pořádku. My máme doma lepší uspořádání, do přepínače (ovládání ze dvou míst) nám vede něco podobného (černá, hnědá, zelená) a všechny tři jsou použité. A viděl jsem během své krátké praxe (bytové instalace nedělám, mám v tom tedy praxi jen ze školy) i přívod do křížového vypínače dvěma černými, hnědým a zeleným (prostě trojfázový kabel bez nuly v barvách jaké se dřív dělaly).
Barvy jsou dneska jenom doporučené (vyjma žlutozeleného), i když revizní technik může trvat na jejich dodržení. Ale to že žlutozelená (dříve zelená) nesmí být použitá na nic jiného, než na ochranný vodič platí a platí to snad odjakživa. Pokud lze přeznačit fixem, pak neni co řešit (i když pochybuju, že takové značení bude po létech čitelné).

Já jenom dodám, že v paneláku je světlo zapojeno jen přes fázi a kupodivu to funguje.
