Zapalování JAWA 21 pionýra - neháže jiskru, správnost zapojení?

Tak tohle zapojení asi jiskru hned tak nehodí - nemá se tam jak vzít elektřina...

Zkus to takhle:

https://www.google.cz/url?sa=i&rct=j&q=&esrc=s&sou rce=images&cd=&cad=rja&uact=8&ved=0ahUKEwjur4ibqIf PAhWBthQKHYgJBakQjRwIBw&url=http%3A%2F%2Fwww.jawa2 0-21.websnadno.cz%2Fnavody-.html&psig=AFQjCNE3oC9y DM7GWlbgw-EJ2OB8mYWySA&ust=1473683249073303

Cívky mají jeden z pólů vinutí ukostřený (zkontrolovat - je přicínováno) a druhý je pak vyveden:

Cívka vlevo nahoře: houkačka - hlavní světlo
vpravo nahoře: koncové světlo
dole - zapalování
Světelný cívky se někdy spojovaly paralelně, ale moc to nefunguje, protože permanentní magnet v nich neindukuje stejné napětí ve stejnou chvíli a tak potom jedna druhou částečně zkratuje v okamžiku, kdy druhá "nevyrábí"...
Cívka pro zapalování (dole) je umístěna tak, aby ve správnou chvíli vyrobila napětí pro indukční cívku - to napětí se pak přesně časově nastaví seřízením "kladívka" k vačce...

OK díky, ale přesně jsem nepochopil:

Tak tohle zapojení asi jiskru hned tak nehodí - nemá se tam jak vzít elektřina...

Myslíš, že to bude tím odtrhem/přestihem? Nebo vzdáleností cívek od rotoru? Nebo zkusit vyměnit kondenzátor?

Ne, nejspíš to bude tím, že nevidím žádný drát, který by vedl od cívky, která vyrábí elektřinu, k indukční cívce, která z ní vyrobí vysoké napětí, aby to hodilo jiskru
No, a mezera mezi cívkami a magnetickým rotorem má být taky co nejmenší tak, aby to neškrtalo... a magnet nasazený na konus klikovky samozřejmě aretovaný kolíčkem (na klice), aby byla zaručena jak poloha magnetu k cívce, tak vačka k pístu...

No zkoušel jsem do indukční cívky zapojit drát z přímo z kladívka (vedle šedého kabelu) a druhý na kostru, ale to nefungovalo. Z té spodní cívky nejde žádný drát i když tam má konektor. Nevíš kam by měl vést?
Ještě jsem šmirglem trochu obrousil kladívko a kovadlinku (u druhého pionýra to bylo příčinou, proč nedával jiskru), ale to také nepomohlo.

Děkuji

Z té spodní cívky nejde žádný drát

Cívka vlevo nahoře: houkačka - hlavní světlo
vpravo nahoře: koncové světlo
dole - zapalování

... a v příloze schéma celé elektriky.. Tak to už fakt nevím

Nebo neměli byste nějakou fotku, která by odpovídala tomu mému zapojení? Z těch co jsem našel žádná zcela neodpovídala tomu mému.

Díky.

Ani ten první odkaz v google...
ti fakt nepřipomíná ten tvůj obrázek???
Chybí ti kabel od spodní cívky na kladívko. Ten černý co vede od kladívka nahoru je na chcípák, bez něj je to taky dost naprd až ti pinďour upadne a zasekne se plyn...

Samozřejmě, že jsem několik podobných obrázků našel, spíš mi šlo o ten kabel, který spojuje ty dvě cívky.
Jde mi o to, aby to dávalo jiskru. Je nutné zapojit ten kabel do spínčky nebo to půjde bez toho?

Na házení jiskry není nutné zapojovat žádný kabel do spínačky.

No tak znovu :

Horní dvě cívky bývají (podle typu) propojené. Slouží pro osvětlení a houkačku NEMAJÍ NIC SPOLEČNÉHO SE ZAPALOVÁNÍM, TEDY S JISKROU SVÍČKY, protože jejich výkon i okamžik, kdy v nich v průběhu otáčení rotující magnet vyrobí střídavé napětí je jinde, než je třeba pro přeskok jiskry ve svíčce před horní úvratí pístu.
Cívka vpravo dole JE URČENA PRO ZAPALOVÁNÍ Vyrobí napětí právě v okamžiku, kdy je píst před horní úvratí. Od této cívky je jeden konec připájen ke kostře (prověřit, jestli se neuklepal) a druhý konec je zapojen ke kladívku a kondenzátoru. Z téhož spoje (kladívko, kondenzátor, cívka) vede vodič ke svorce č.1 indukční cívky a dále pokračuje do spínače na světle (kde se ukostřením zkratuje napětí a motor se zastaví...). Druhá svorka indukční cívky ( 15) je trvale spojena s kostrou.

Obvyklé vady:
-uklepaná kostra, nebo druhý vývod z dolení cívky (která vyrábí proud pro zapalování směsi)
-proražená, nebo chybějící izolace šroubku kladívka (ten se nesmí dotýkat kostry, jinak zkratuje)
-zkratovaný kondenzátor (kondenzátor nesmí převádět stejnosměrný proud - zkusit 6 až 12V žárovkou a baterií)
-vadný přepínač ve světle (trvale ukostřuje vodič od indukční cívky) - Odpojit u indučky a nechat jen spojení s kladívkem, cívkou a kondenzátorem

Jestli to nezvládneš, zavolej někoho, kdo ano

svýho času někdy v roce 1979 jsem měl u "mustanga" zlomený (ne ulomený)pertinax u kladívka.

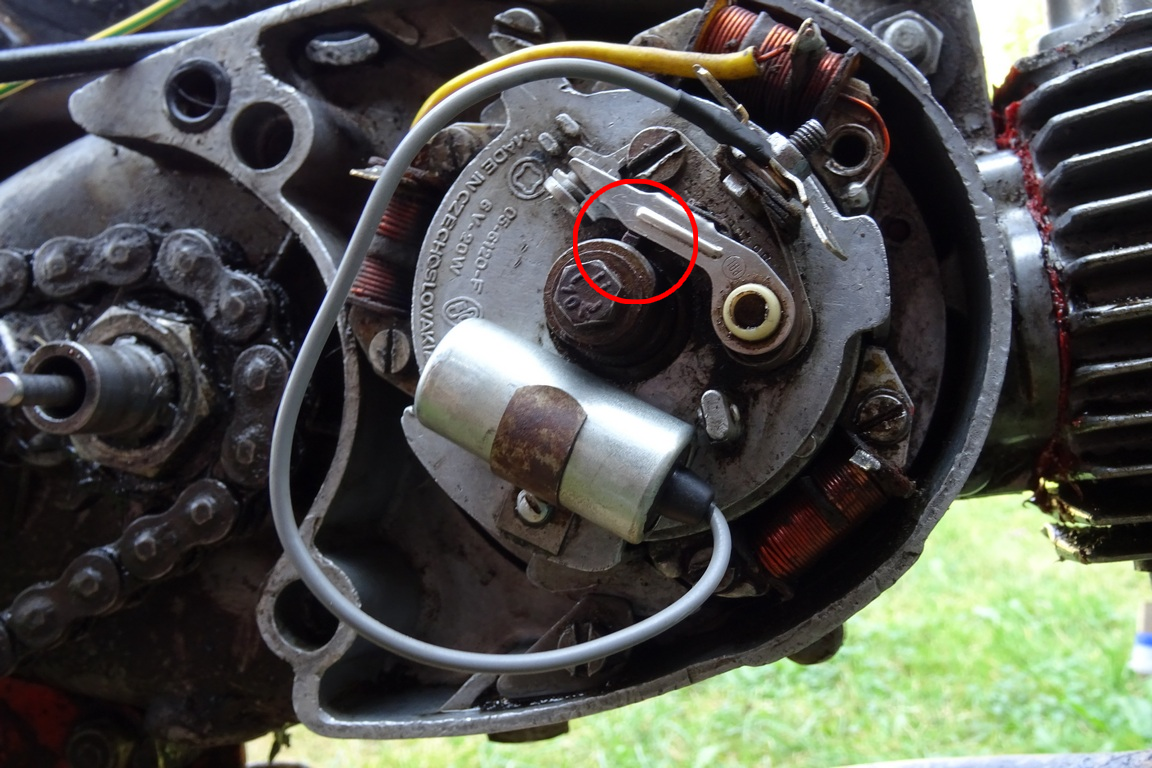

Na fotce je to v tom červeném kolečku. Někdy to hodilo jiskru - někdy ne. Teda přátelé, co jsem se s tím natrápil než jsem na to přišel. Ale přišel. Nebude to něco podobného ? fz

To asi těžko, když mu tam chybí drát od cívky ke kladívku, ale zajímavá zkušenost

Tak jsem ten kabel připojil ke kladívku, ale bohužel zatím jiskra žádná. Vyzkouším další možnosti.

Nevíme jaký kabel jsi připojil ke kladívku. Ten co na tvém obrázku není?
A co k indukční cívce, k té jsi ho ještě nepřipojil? Tak další pokus...

A což si třeba otevžít odkaz, který jsem Ti dal v první odpovědi a zapojit vše podle obrázku, který patří k typu stroje, který máš?

Tak je to vyřešeno - jistru hází. Problém byl v izolaci šroubku kladívka (byla jen zespoda) - viz foto. Izolaci jsem prozatím nahradil fíbrovým těsněním, do budoucna se pokusím sehnat originální izolaci.

Díky za pomoc.
