Přidat otázku mezi oblíbenéZasílat nové odpovědi e-mailem zapojení gramofonu na AV Receiver

Dobrý den,

Chtěl bych vás poprosit o radu, mám gramofon NAD5120, k tomu zesilovač Tesla AZS 217 a AV Receiver Yamaha RX-V650. Yamaha bohužel nemá vstup pro gramofon a tak se chci zeptat jestli je možné použít ten AZS 217 jako předzesilovač pro tu Yamahu, pokud ano, tak jak bych to měl zapojit?
Děkuji.

Předmět Autor Datum
Pokud Yamaha nemá vstup označený PHONO, tak je potřeba použít předzesilovač. Ten, co máte má asi vst…
Dale Cooper 13.12.2015 13:35
Dale Cooper
já si nejsem jistý s tou Teslou AZS 217,nenašel jsem žádný výstup krom na repro, jsou tam jen vstupy…
zdenes 13.12.2015 13:45
zdenes
Aha! On ten AZS je přímo sám zesilovač. To se do Yamahy nepřipojí...
Dale Cooper 13.12.2015 13:52
Dale Cooper
Hmm, to jsem nechtěl slyšet, ale děkuji.
zdenes 13.12.2015 13:54
zdenes
Na konektoru pro magnetofon by měl být vstup i výstup. Tedy na výstupu signál po úpravě korekčním př…
jirka44 13.12.2015 13:54
jirka44
No jo! Jasně. Už mi to nějak v neděli nemyslí... Čili ubastlit nějaký kabel DIN (s fousy zapojenými…
Dale Cooper 13.12.2015 13:57
Dale Cooper
To zní pěkně, ale do jednoho vstupu nezapojím dva konektory (gramofon + kabel k Yamaze)
zdenes 13.12.2015 14:00
zdenes
Kabel z gramofonu se píchne do konektoru na Tesle pro gramofon. Z konektoru magnetofonu se vyvede ka…
Dale Cooper 13.12.2015 14:03
Dale Cooper
gramofon do vstupu pro gramofon, výstup do yamahy z konketoru pro nahrávání na magnetofon, kolíky 1…
jirka44 13.12.2015 14:03
jirka44
Na konektoru pro magnetofon by měl být vstup i výstup. Tedy na výstupu signál po úpravě korekčním př…
jirka44 13.12.2015 13:57
jirka44
Jirko, z toho ale pendrek poznáš, co je výstup. Mínus pro oba kanály bude pin 2 a 1 a 4 budou +, ješ…
Dale Cooper 13.12.2015 14:05
Dale Cooper

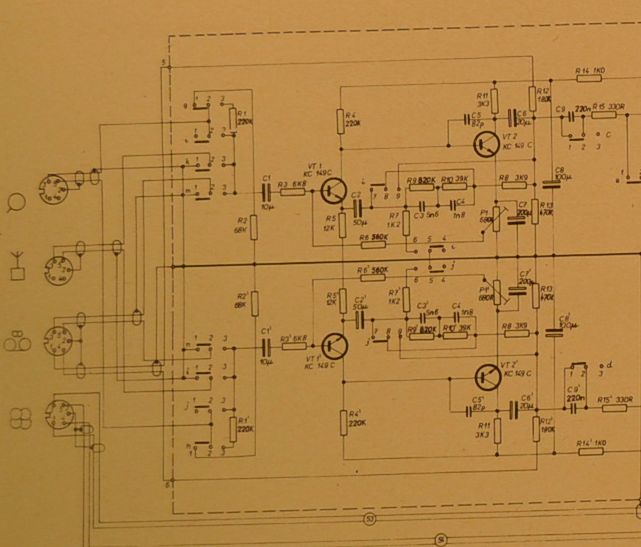

Máš tam schema celého zesilovače.
jirka44 13.12.2015 14:06
jirka44
Jojo, vidím. Spíš bych podle toho něco ušil, než se v tom vyznal :-) Řekl bych, že stejně jako tazat…
Dale Cooper 13.12.2015 14:08
Dale Cooper
Horní půlka je levej kanál. [http://kutilska.poradna.net/file/view/3731-azs-jpg ]
jirka44 13.12.2015 14:09
jirka44
přesně tak, to schma je pro mě španělská vesnice, ale díky vašim radám to asi dám dohromady, zkusím…
zdenes 13.12.2015 14:10
zdenes
Klid, nic na tom není. Vstupní kolíky pro GRAMO jsou 3(L) a 5(P), výstup je z konektoru pro magnetof…
jirka44 13.12.2015 14:13
jirka44
Potřebuješ: konektor DIN, na pin 1 se dá + levého kanálu, na 4 se dá + pravého kanálu, na dvojku se…
Dale Cooper 13.12.2015 14:15
Dale Cooper
Dá se koupit redukce, jenom se musí přepájet na kolíky 1 a 4. http://www.ges.cz/cz/cable-603-avk-114…
jirka44 13.12.2015 14:21
jirka44
Jo, tohle jsem měl. Ten konektor pětikolíku je nerozebiratelný, bylo to zalito v té gumě...
Dale Cooper 13.12.2015 14:26
Dale Cooper
ajta krajta, f takovém případě nezbude než vyrobit mas-50s-GES06614494.html nebo koupit tohle http:/…
jirka44 13.12.2015 14:31
jirka44
Pánové děkuji, už mi to hraje, jste borci, ještě jednou díky.
zdenes 13.12.2015 17:01
zdenes
tohle Himl, to je dobrá věc!… poslední
Dale Cooper 13.12.2015 17:47
Dale Cooper

Pokud Yamaha nemá vstup označený PHONO, tak je potřeba použít předzesilovač. Ten, co máte má asi vstup pro gramo, tam se zapojí gramo a pak z toho předzesilovače povede kabel do zesilovače. Jen na tom asi bude pětikolík (DIN) a na receiveru budou cinche. Řešit se to dá buď redukcí (DIN -> cinch) nebo přepájení konektoru, místo toho pětikolíku se připájejí ty cinche. Pak lze výstup z předzesilovače zapojit třeba do vstupu AUX.

Potřebuješ:
konektor DIN, na pin 1 se dá + levého kanálu, na 4 se dá + pravého kanálu, na dvojku se spojí mínusy od obou. Je na to potřeba dva koaxiální kabely, tenké. Nebo se použije propojovací kabel s cinchema na obou koncích. Na jednom je ufikni a připájej tam pětikolík. Kabel s bílou koncovkou je levý, s červenou pravý. Plus je to uprostřed kabelu, mínus to okolo.
Z gramofonu už kabel s pětikolíkem je, ne?
