eagle ma aj verziu zdarma (obmedzena na 100 x 80 mm) ak ti to staci. A ak to je na nekomercne pouzitie.
http://www.cadsoftusa.com/download-eagle/freeware/

Možná byste pomohl případnému ochotnému rádci tím, že byste přidal schéma, protože takhle se vám ozve pouze ten, kdo knížku má a má schéma před sebou.

Schemu nemoze zverejnovat lebo autorske prava. Ale mohol by aspon napisat jak to je zlozite (ci 3tranzistory a 5odporov alebo ci v tom je 25 IO s 150pinmi :D)

Jsou tam 3tranzistory,1 tyristor,1můstek (nebo 4diody),3zenerky,2potenciometry,5rezistorů,1elektr olit,1keramika.

S tak malo suciastkami by som si navrhol plosak asi aj len rucne na papieri.
(P.S. hlavne je nutne dbat na to aby vedenia/plochy ktore budu silne prudovo zatazene boli poriadne siroke. Na to musi mysliet clovek, ani program to sam od seba nevie, ak mu to nepovies.)

Bych se na dedikovanej plosnej spoj vybodnul a naflakal to na univerzalni. S trochou peclivosti to bude kvalitativne na 90% nejakyho vyrobenyho a prace s tim bude 10%.

No,schemu mám ale nějaký ochotný rádce se neozval.Rád bych schemu poskytl,mám ji staženou v PC.

Zkuste velmi jednoduše vzít čtverečkovaný papír ze sešitu, položit na ně vaše součástky a také nezapomeňte na místa, kde budou nějaké přívody vodičů na desku. Buď tam můžete použít svorkovnici pro plošný spoj, nebo jenom dírku v plošném spoji do které se vodič připájí.

Součástky si podle rozmístění na papír nakreslete propiskou a pak si zkuste jejich vývody propojit čárami tužkou tak, aby se nekřížily. Pod součástku samozřejmě cesty vést můžou.

Tam, kde potečou velké proudy nakreslíte cesty široké (třeba 5 až 10 mm nebo i širší) a tam, kde potečnou malé proudy stačí tenčí (třeba 1 mm).

Píšete, že si plošňák umíte navrhout sám tak zřejmě máte možnost si ho i přenést na měď na desce a desku vyleptat, umýt, ošetřit proti oxidaci, osadit součástkami, zapájet, zkontrolovat a oživit, takže nejste začátečník a můžete si jednoduchý plošný spoj sám navrhnout bez bázně a shánění někoho, kdo má knížku, podle které by vám ho navrhnul, nebo někoho, kdo už ho má hotový a mohl by vám ho poskytnout.

No,knížku z tím schematem mám v osobní vlastnictvým.

Jestli je to knížka od autorů ARENDÁŠ-RUČKA "Nabíječky a nabíjení" tak tu mám.O jakou nabíječku ti jde?Stačí napsat číslo stránky nebo obrázku a můžu se ti na to podívat.Neměl by to být zase takový problém.Více až se vymáčkneš.
Kondor

Jo,je to od těchto autorů,strana 94,Tyristorový nabíječ s napěťovým omezením atd.Já už jsem takovou nabíječku měl,dalo by se říc téměř stejnou.Stavěl jsem ji podle schematu z AR asi před 15ti lety.Plošňák tam byl kreslený ve formě různě velkých čtverečkovýc a obdélníkových políček a tranzistory a zenerky byli v kovových pouzdrech.Bohužel to AR již nemám a nabíječku jsem prodal kamrádovi který ji používá dodnes.Ale díky za nabídku pomoci a pokud by si mi mohl to schema plošňáku poskytnout ta už bych si tišťák překreslil a vyleptal sám i když bych raději odkoupil už hotový.Mám trouchu omezenou zručnost.

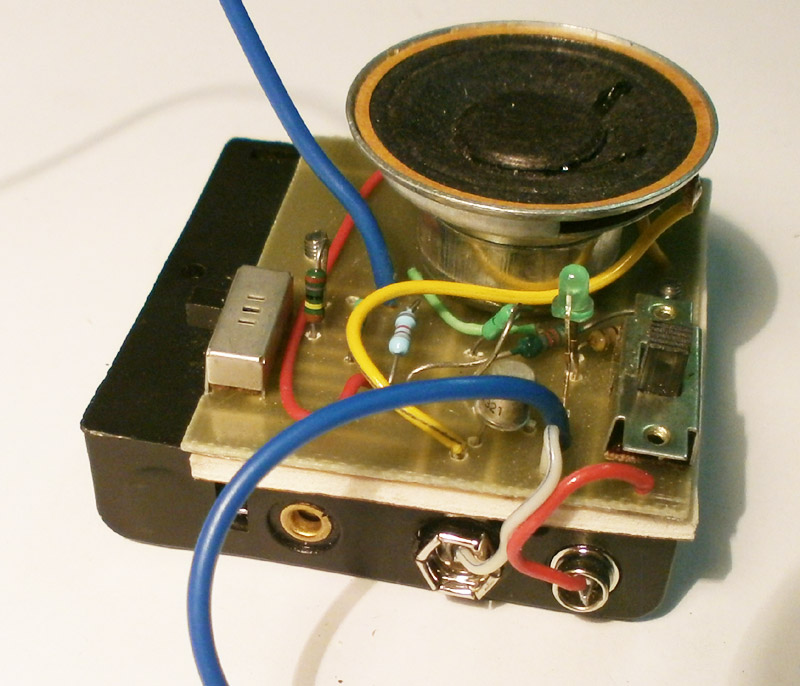

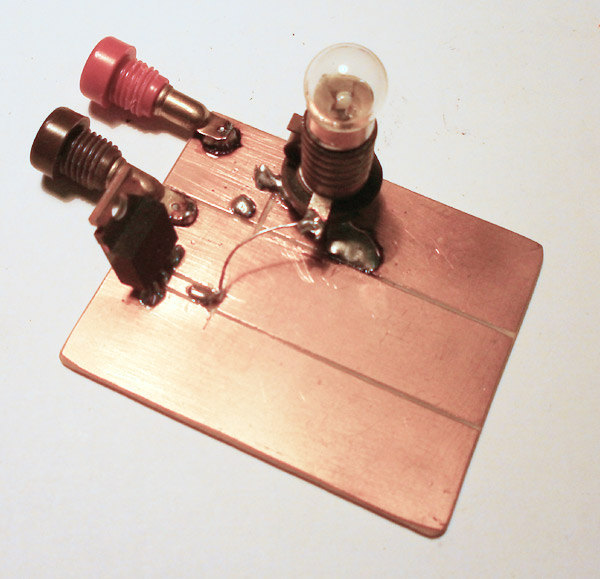

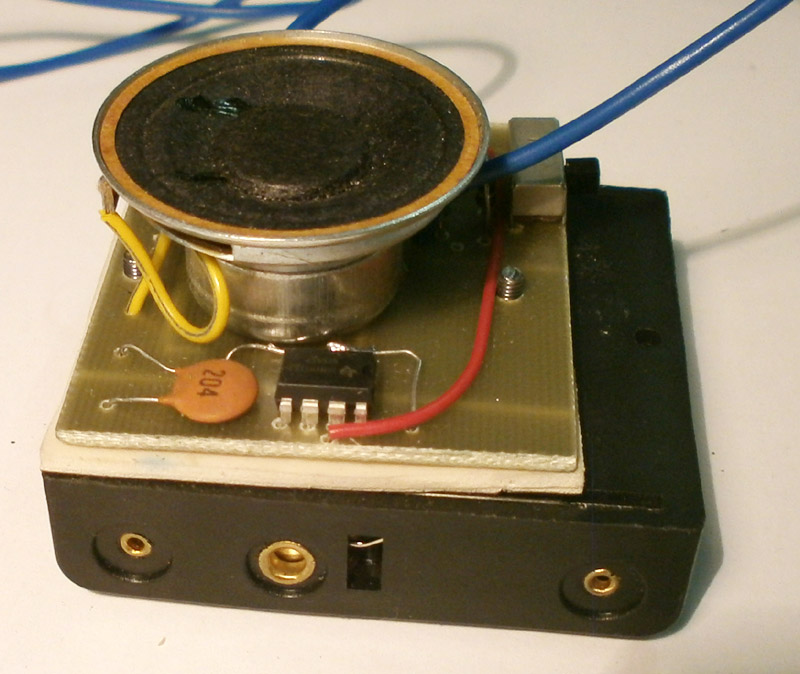

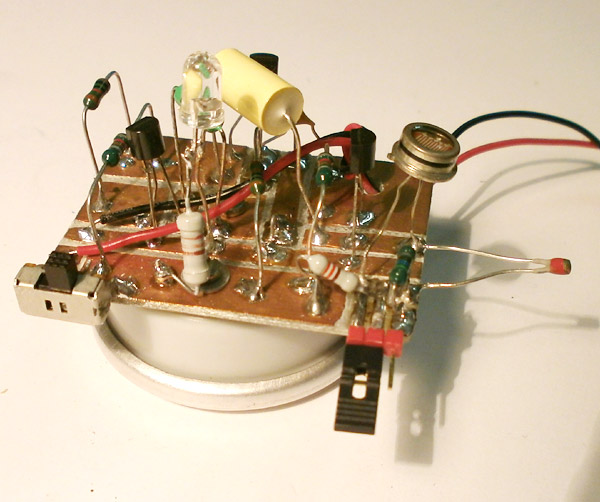

Jestli máš desku plošných spojů, můžeš to udělat jako já - navrhni si to pomocí oddělených plošek - kresli přímo na plošný spoj a pak to vypiluj jehlovým pilníkem se kterým jezdíš podle nějakého vodítka (používám čtvercový a pak na sražení hran to projedu ještě kulatým. Nepotřebuješ žádnou chemii a zhora to vlastně ani není vidět - viz druhé dvě ukázky (první dvě neber jako výrobek k používání, je to jen rychlý bastl s horním pájením - ale je tam vidět ty vyrýpané cesty):

Achjo, to jsou zase výtvory, tím bych se na netu moc nechlubil a nepoužíval bych to ani jako ukázku jak znásilní cuprexit pilníkem ...
Asi nejpřijatelnější je ten třetí, poslední obrázek opět stojí za starou bačkoru.

Máš pravdu, bohužel jsem neměl po ruce hezčí výtvory...

Nakreslit takto jednoduchý plošný spoj zvládne šikovný bastlíř do 30min.
Když mi do zpráv překreslíš schéma, tak ti večer něco nakreslím.

Nevím jak to dělá šikovný bastlíř, ale já si vždy nejdřív seženu součástky. Většinou recykluju ze šuplíkových zásob, takže se může stát, že najdu třeba jen větší výkonové diody na šroubek, nebo naopak hotový můstek, tak to asi ten plošný spoj bude vypadat dost jinak, než pro samostatné diody s drátovými vývody, které jsou třeba navržené ve schématu že?

Šikovný bastlíř ví co má v šuplíku + ví jaký mají rozměry kondenzátory určitých kapacit a podle toho kreslí plošné spoje. Po vyrobení desky, desku osadí součástkama, které do schématu a na desku nakreslil. Podle mě by se to takto mělo dělat. Samozřejmě, pokud to jsou nějaký speciální součástky, který se do návrhovýho programu musí nejdříve nakreslit, je třeba mít součástku v ruce a změřit si její rozměry. Většinou toto dělám u transformátorů a velkých tlumivek.
