I2C Logic Level Converter 5V to 3.3V pro rasberry
Zdravím.
Najde se tu zkušený slaboproudář co poradí.
Raspi má I2C 3.3V
Když potřebují připojit něco na 5 V tak pomoci tranzistoru BS107
17.htm
Na ebay se prý dá už kopit něco takového hotové.
Mělo by to byt toto.
http://www.ebay.com/itm/5pcs-IIC-I2C-Logic-Level-C onverter-Bi-Directional-Module-5V-to-3-3V-for-Ardu ino-/281568706635?hash=item418ecd804b:g:UeMAAOSwa3 9UvODe
Ale nemohu najití žadné info, jak to pak zapojíte.
Neporadí někdo?
IMHO je to docela jednoduche a klasicke zapojeni, takze mas na kazde strane napajeni+2kanaly, ( chtelo by to kouknout podrobne na ten tistak, co je s cim spojeno, ale je docela dobre mozne, ze tam mas primo propojene zeme, pak 2 kanaly a pak nejaky stabilizator napajeni, co do nej z jedne strany cpes 5V a z druhe odbiras 3.3V)

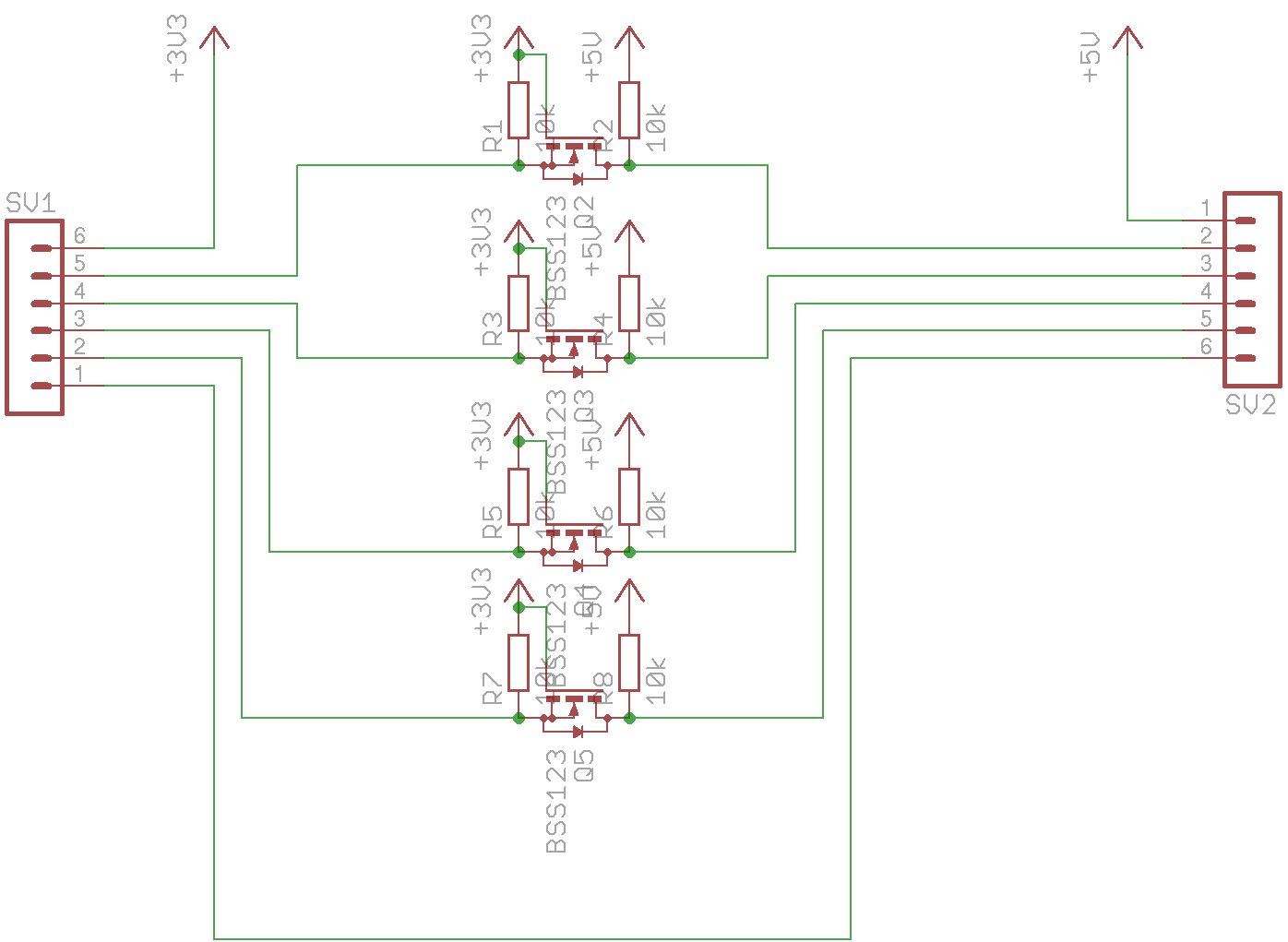

Tady je podobna vec, co jsem si kdysi delal - 4 kanaly + zem + napajeni na kazde strane s tim, ze napajeni jsem resil nezavislym zdrojem - pokud jde o nejake jednodussi senzo\ry s nevelkym odberem, tak je mozne, ze ta tvoje desticka je schopna to utahnout, takze na strane ardujina zapojis napajeni + I2C, na strane senzoru dostanes napajeni+I2c a vic dratu ani soucastek nepotrebujes.
Pro PRi na to jdes z druhe strany, takze tam to asi takhle nevyuzijes, ale zapojeni by zase melo byt: na strane senzoru +5V, 2x I2c, zem, na strane RPI primo proti tem vyvodum +3.3V 2xI2C (stejne ke stejnemu) a zem. Zeme propojene primo na desce viditelnym neprerusenym spojem, i2c prez ty 3nohe mrchy a to co vede do te vicenohe je +5 resp. 3.3V z prislusnych stran. nicmene tam jsou vyfocene minimalne 2 ruzne typy te desticky - ta s konektory je zjevne jina
