Zatížitelnost zdroje

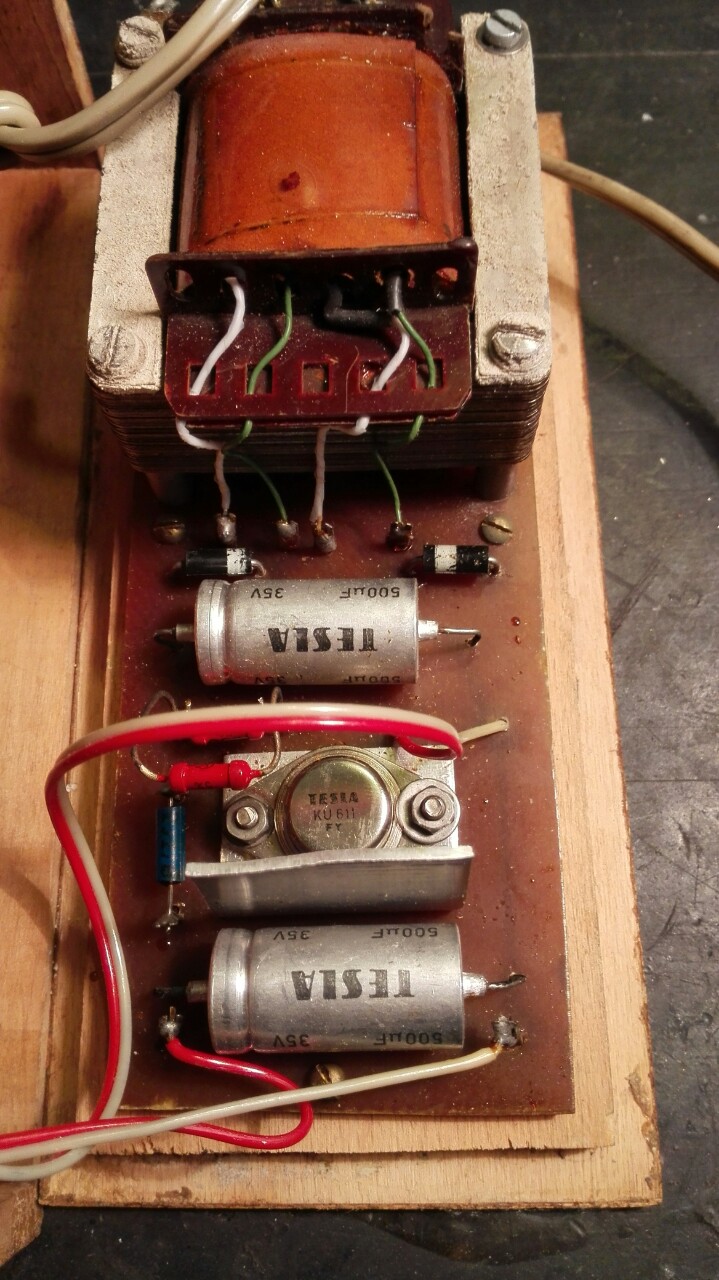

Zdravím, našel jsem zdroj a zajímalo by mě, jak změřit jeho zatížitelnost.

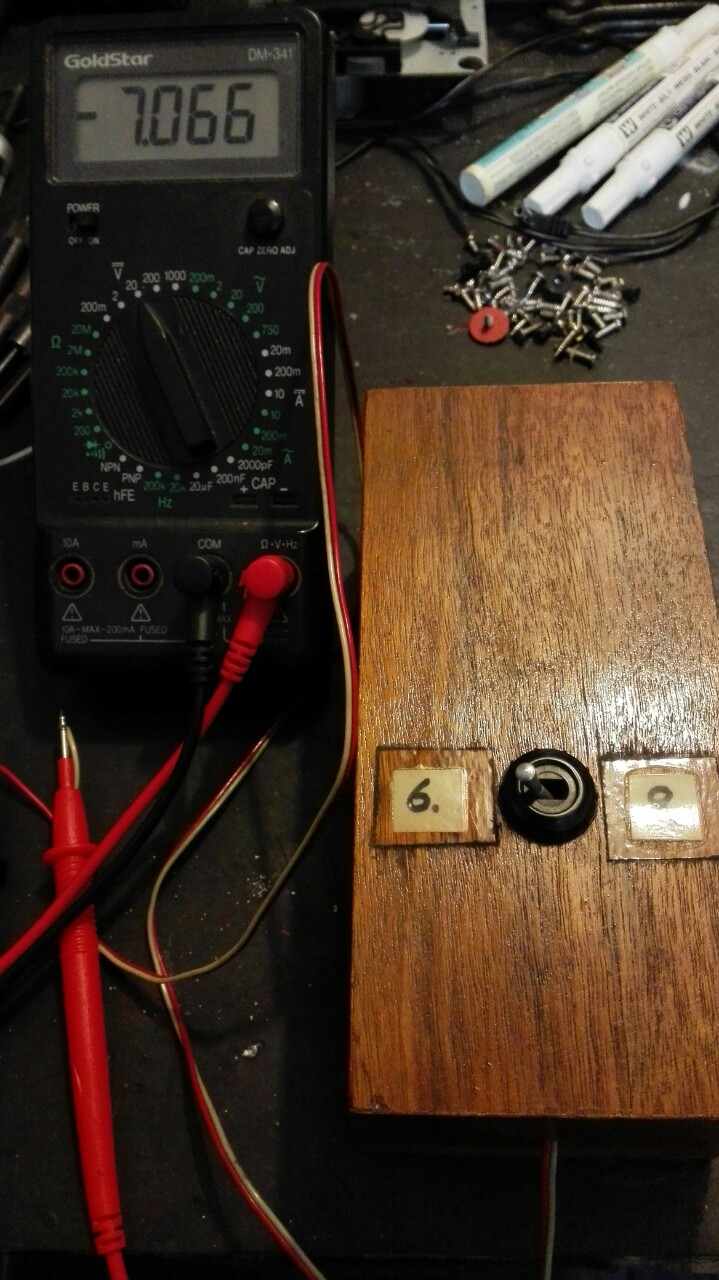

Na prázdno je napětí 7.066 / 9.643V
Po přepnutí přepínače napětí vyletí nahoru na zhruba 13/16V a pak pomalu klesá
na výše uvedené hodnoty.
Děkuji.
Zdravím, našel jsem zdroj a zajímalo by mě, jak změřit jeho zatížitelnost.
Na prázdno je napětí 7.066 / 9.643V
Po přepnutí přepínače napětí vyletí nahoru na zhruba 13/16V a pak pomalu klesá
na výše uvedené hodnoty.
Děkuji.
Předmět | Autor | Datum |
---|---|---|
To se nezjistí změřením napětí naprázdno, odhadni to z rozměrů trafa a ověř zatížením vhodně dimenzo… karel 03.11.2015 09:21 |
karel | |
Zkus namalovat schemátko. Jak se tam to napětí přepíná? Tomu zdroji bych už od pohledu moc nevěřil.… Yarda 03.11.2015 09:56 |
Yarda | |
Ten tranzistor je urcen pro obvody do 10A
KU611.html
Co jsem videl po netu nejaka zapojeni zdroju s… gilhad 03.11.2015 19:31 |
gilhad | |
KU611 na 10A?! Kdes to vyčet? Max 3A a typická hodnota 1A. JoDiK 04.11.2015 08:21 |
JoDiK | |
Hlavně nezapomínejte na to, že i kdyby byl na 10A, tak to prťavý chladič neuchladí. Je potřeba vždyc… jirka44 04.11.2015 11:42 |
jirka44 | |
Výkon M transformátoru se dá odhadnout z jeho velikosti. Druhá mocnina průřezu středního sloupku v c… poslední Prim 04.11.2015 11:49 |
Prim |
Zpět do poradny Odpovědět na původní otázku Nahoru
To se nezjistí změřením napětí naprázdno, odhadni to z rozměrů trafa a ověř zatížením vhodně dimenzovaným odporem na výstupu. Odhadem do 10 VA.
Zkus namalovat schemátko. Jak se tam to napětí přepíná? Tomu zdroji bych už od pohledu moc nevěřil. K čemu ho chceš?
Ten tranzistor je urcen pro obvody do 10A
KU611.html
Co jsem videl po netu nejaka zapojeni zdroju s timhle tranzistorem, tak sel vzdy cely vystupni proud prez nej, ale ta schemata byla slozitejsi. Cili IMHO nebude bezpecne od toho chtit vic proudu, ale spis min. Taky zalezi na vinuti toho trafa a ostatnich soucastkach.
Mozna to zkusit postupne zatezovat, dokud to nezacne prilis hrat - ten chladic je taky jen takovy aby se nereklo ...
KU611 na 10A?! Kdes to vyčet? Max 3A a typická hodnota 1A.
Hlavně nezapomínejte na to, že i kdyby byl na 10A, tak to prťavý chladič neuchladí. Je potřeba vždycky počítat jaký na něm budou výkonový ztráty a podle toho dimenzovat chladič. Není problém koupit 100W tranzistor, (třeba můj milovaný nezničitelný 2N3055 15A/115W), problém je uchladit ho.
Výkon M transformátoru se dá odhadnout z jeho velikosti. Druhá mocnina průřezu středního sloupku v cm2 je přibližně výkon ve W.
Tady to odhaduji podle velikosti diod na 2x2cm, tedy 4cm2. Výkon bude asi 16W, spíš míň.
