Zobrazování,kótování zaoblení atd.. Zdravím, chtěl bych zobrazit zaoblení na výkresu - Za a) Hold dám víc pohledů (řezy...)
b) Je to malá součást - odhaduji, že všechna zaoblení jsou 1mm - Mohu napsat, že všechny hrany jsou zaobleny 1mm a nazobrazovat další průměty? Nebo radši to mám říznout a do popis. pole napsat nekotovaná zaoblení jsou 1mm?
Jedná se o poslední výkres. Snad v mém "školním životě" =D..
Díky
| Předmět | Autor | Datum |
|---|---|---|
| Pokud budou na vykrese zaobleni viditelna a mas vsechny 3 prumety, nekotoval bych je, napsal bych je… greyhound 06.06.2015 12:31 |
greyhound | |
| Mám tuto součástku: http://www.igus.eu/wpck/2471/igubal_Gabelkopf_mm?C =DE&L=en
Jenom trochu více mo… ProfiKoter 06.06.2015 13:03 |
ProfiKoter | |
| Jestli si takhle nekdo predstavuje rysovani a pohledy tak potes koste :-) Konstruktera bych s takovy… poslední greyhound 06.06.2015 13:34 |
greyhound | |
| Prosím Vás, víte někdo jak se v solidu zobrazuje částečný řez? Pracuji ve 2D (myslím takový ty troju… ProfiKoter 06.06.2015 13:06 |
ProfiKoter | |
| Tohle je spíš dotaz na
www.cadforum.cz Yarda 06.06.2015 13:31 |
Yarda |
Zpět do poradny Odpovědět na původní otázku Nahoru
Pokud budou na vykrese zaobleni viditelna a mas vsechny 3 prumety, nekotoval bych je, napsal bych jen ze vsechny nekotovane radiusy jsou R1

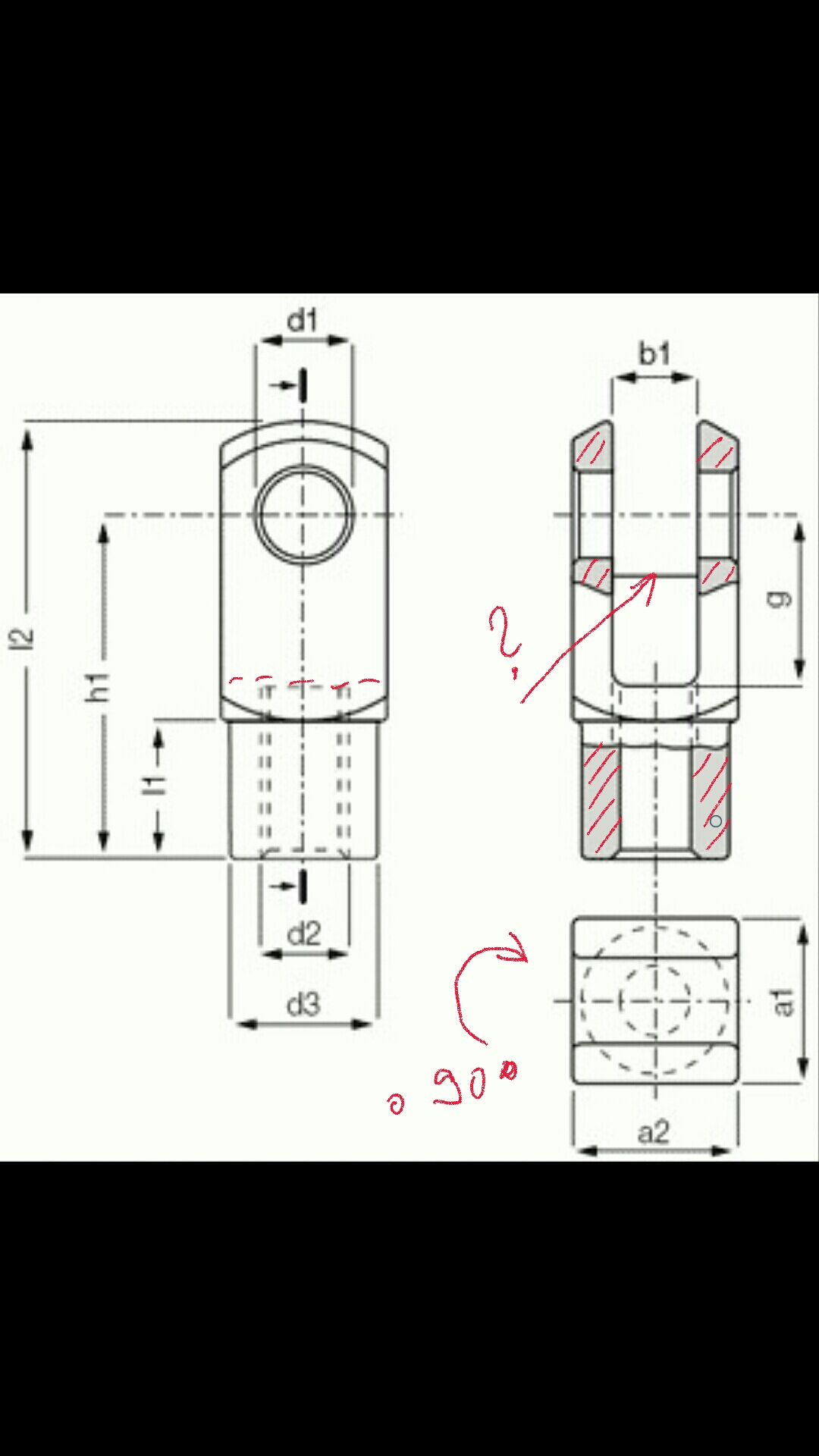

Mám tuto součástku: http://www.igus.eu/wpck/2471/igubal_Gabelkopf_mm?C =DE&L=en
Jenom trochu více modifikovanou - na dolním válci je vyražen obdélník asi T1
Jestli si takhle nekdo predstavuje rysovani a pohledy tak potes koste
Konstruktera bych s takovym vykresem poslal do haje. V Solidworksu nevim, delal jsem jen v Unigraphiscu.
Pod pojmem vyrazen obdelnik T1 nevim co si vybavit
Prosím Vás, víte někdo jak se v solidu zobrazuje částečný řez? Pracuji ve 2D (myslím takový ty trojuhelníčky...)
Tohle je spíš dotaz na
www.cadforum.cz
