Připojení elektronicky ovládaných venkovních žaluzii.
Zdravím,
dnes jsme si nechali zaměřit venkovní žaluzie, které budou ovládané dálkově.
Elektřinu jsem, chtěl k žaluzii přivéct tak, že bych koupil kabel určený pro výrobu prodlužky (včetně originální koncovky pro zasunutí do zásuvky) jeden konec bych uvnitř strčil do obyčejné zásuvky a druhý konec bych vyvedl ven pro zapojení žaluzie.
Ovšem dotyčný co mi žaluzie zaměřoval, mi tvrdil, že ze zásuvky mi musí véct 4 kabely ("žíly"). Prý, že mi musí elektrikář změřit zda je zásuvka vhodná pro toto zapojení.
Možná má pravdu, ale není mi jasné kde se v zásuvce veme ten čtvrtý kabel.
Nemáte s tímto zapojením někdo zkušenosti?
Děkuji
Asi proto.Tady nám jich vede pět.
Píše že budou ovládány dálkově. Jestli je přijímač umístěný u pohonu, pak by měl stačit napájecí kabel i z prodlužovačky.
To co je na obrázku je taky sice dobře, ale je určeno pro ovládání tlačítkama uvnitř místnosti.
A ještě je zapojení i se 4mi dráty. PE,N, a dva na směr posunu. U tohoto je potřeba tlačítek s mechanickým blokováním. Aby nešli zmáčknout obě najednou.
Re1 a Re2 mohou mít pomocné rozpínací kontakty...
Souhlas. jen by to chtělo vědět přesný typ žaluzií (spíše motoru) pro správnou odpověď. Takhle si z toho nevybere a navíc může být pohon i na jiné napětí.
Jedná se o motor SOMFY WT 220V
No a ještě model těch rolet by se hodil
Z90 - NOVAL
Ovládání "dálkově" je myšleno dálkovým ovladačem a nebo dvojtým tlačítkem na zdi?
Pokud by to bylo dálkovýn ovladačem, stačilo by přivést v trojžilovém kabelu napájení k žaluziím, kde by byla řidicí jednotka a ta ovládala motor.
Pokud ovšem bude jednotka uvnitř domu a nebo se žaluzie budou ovládat dvojtlačitkem v domě, musí k žaluziím vést ty čtyři žíly.
Laicky: ze zásuvky povedou tři dráty (černá fáze, modrý pracovní a zelenožlutý).Tu fázi potřebujete rozdvojit pro směr pojezdu žaluzií buď nahoru a nebo dolů.Takže tu fázi ze zásuvky přivedete do dvojtlačítka, kde se fáze rozdělí a přivede k motoru buď na otevírací směr či zavírací směr.Proto potřebujete ty čtyři dráty.Otevírací, zavírací, pracovní a ochranný.
Ovládání bude dálkový ovladačem (do ruky).
Ještě se zeptám, dá se pro toto zapojení použít kabel CYSY? Podle toho co jsem se dočelt, že pokud není kabel pevně uložen ve zdi, tak by to vadit nemělo.
Jde mi o využití kabelu k prodlužce s originální koncovkou, kabel by byl normálně zastrčen v zásuvce jako jiné spotřebiče. Tento kabel by byl dlouhý cca 3m a vedl by v kabelové liště.
Díky
Pro laika je asi vhodné použít již hotový kabel i skoncovkou. Problém může nastat, že výrobci prodlužovaček mají přehozeny barvy pracovních vodičů (hnědá za modrou a opačně).
Uložení v liště je určitě vhodné.
Budete mít jen jedny žaluzie, nebo jich bude více?
Budou 2, jedno okno a jedny dveře. Ke každé povede jeden kabel.
Ještě se zeptám, je lepší provrtat plastový rám, nebo se snažit udělat díru vedle ve zdi?
Taky bude záležet kde vám povede ta lišta nahoru po stěně. POkud by to mělo být třeba 10cm od hrany ostění přímo k zásuvce, tak bych zkusil vrtat šikmo přes stěnu mimo profil okna. Většinou se dá trefit do místa kam potřebujete. Něco zakreje venkovní krabice pro žaluzii.
Stěna se dá opravit po třeba nutné demontáži žaluzií. Na plastovým profilu to bude již znát.

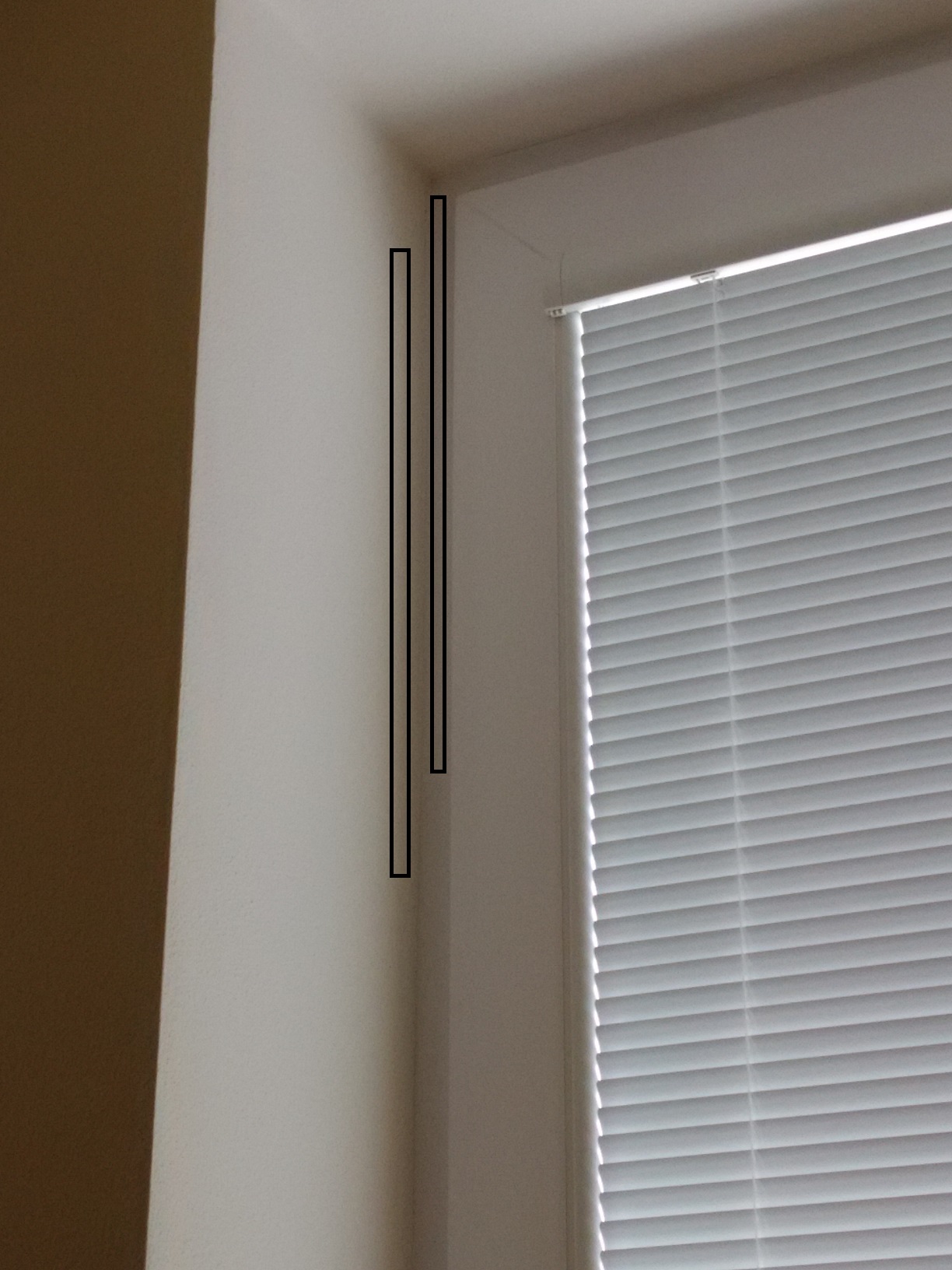

Kde bude lišta, to ještě nevím, ale jsou jen 2 možnosti viz obr.
