ovládání stykače
Dobrý den,
obracím se na Vás s prosbou o pomoc.
Nejsem schopen navrhnout řídící obvod a jsem už zcela v koncích.
Jedná se : spoždění signálu pomocí zapojení stykače a multi. časového rele.
-> pokud příde impuls(start tlačítko) tak časovy rele sepne stykač a hned začne odočítávat nastaveny čas. S nožností kdykoli jej zresetovat a udat do předchozího stavu.
Prosím o pomoc,vím,že to vypadá jednoduše, ale při mém návrhu mi nechce držet stykač.
Stykač nic odpočítávat nebude, ten jen sepne. V okamžiku, kdy na relé přijde impuls (pomocí tlačítka se samodržným kontaktem), tak začne časovat. Až dočasuje tak sepne a začne napájet stykač, který okamžitě také sepne. Jakmile odpojíte napájení (třeba pomocí tlačítka Stop) stykač i relé odpojí obvod.
omlovám se špatně jsem to napsal.
-> tedy když dostane rele impuls tak sepne. Tím pádem sepne i stykač. Jakmile rele sepne tak hned začne časovat(je nastaveno na náběžnou hranu).
Až nastavený čas uběhne tak relé vypne a tím pádem vypne i stykač. Čili stykač je po celou dobu zapnuty a až doběhne nastavený čas tak relé vypne stykač.
Vypnuti nemůžu dělat manuálně ale potřebuji automaticky. Předpokládám,že pokud dojde čas na rele tak rele vypne vše.
Když tak mohl by jste to načrtnou jak to myslíte??
děkuji
Ale nic ine ako to co robis sa s tym robit neda. Nechapem teda ze co je poziadavka, a myslim ze nielen ja to nechapem :)
Wolve pisal ze treba to casove rele pouzit tak, aby zoplo az po ubehnuti casu.
Ano vím. ale nemohl by mi to někdo načrtnou zapojení? Jak jsem psal nedrží mi to stykač. Při sepnutí tlačitka a např. podržení mi stykač skáče a nic:(
V příloze je sken...
Relé by mělo mít tzv. rozpojovací kontakt, který rozpojí obvod v okamžiku kdy relé dočasuje. Ale jak už psal MM, tak stále nechápu hlavní myšlenku...
Myšlenka je - pokud dojde impuls na rele tak hned sepnout stykač a držet do tý doby ,až neuplyne nastaveny čas.nebo bude ukončen reset tlačítkem.
jedna se o pozdržení signalu ze senzoru a následná detekce...
Potom je to jednoduché. Relé bude napájeno pomocí tlčítka. Když se zmáčkne bude napájeno relé a zároveň dostane impuls k časování. Napájení sytkače bude provedeno přes rozpínací kontakt relé. V okamžiku kdy relé dočasuje, tak rozpojí rozpínací kontakt, čímž odpojí stykač od napájení.
Ano vim kde je spinaci a rozpínaci kontakt u rele. Ale nechápu proč je napájení stykače provedeno přes rozpínací kontakt rele???
Myslel jsem,že jakmile rele dostane impuls tak automaticky sepne -> spínací kontakt a tím pádem přivede na cívku stykače napětí a tím stykač sepne.
začne časování, při stále sepnutém rele na tu dobu časování. Jakmile se časování ukončí tak se vše vypne rele. nebo samozřejmě tlačítkem...
To predsa zavisi od konkretneho rele ze co zopne kedy a co rozopne, nazyvat si to moze clovek jak chce. Je to na nom nakreslene alebo existuje k nemu datasheet.
jedná se o
vyrobky-katalog.php
si klikni na Casova rele a tam je na strane "16-9" schema zapojenia a funkcny diagram (vidis co je kedy zopnute) aj pre model "TM PL"
P.S. kupil si si blikac ktory bude zapinat a vypinat donekonecna
P.S. a evidentne pracuje len vtedy ked je napajany, t.j. ne len startovacim pulzom. Viz diagram, ked nieco z diagramu nechapes tak sa pytat.
Aha,ale šlo by prodloužit čas prace např. na 10min(dle rozsahu). Jak na to ted koukam tak nejspis mam v tom takovej guláš, že asi ničemu..:(
proste startovacie tlacitko premosti paralelne tym rele, aby udrzalo samo seba pocas prvej periody. Potom samo seba vypne a konec.
V principe je mozne urobit to ze nejake startovacie tlacitko privedie napajanie na to rele, a sucasne (paralelne so zapinacim tlacitkom) bude aj kontakt rele (kntakty 15 a 18) a tym padom bude rele napajat samo seba pocas prvej fazy, aj ked potom to startovacie tlacitko prestanes tlacit.
Tlacitko STOP bude potom odpajat to premostenie napajania na samo seba.
Nechce sa mi to kreslit

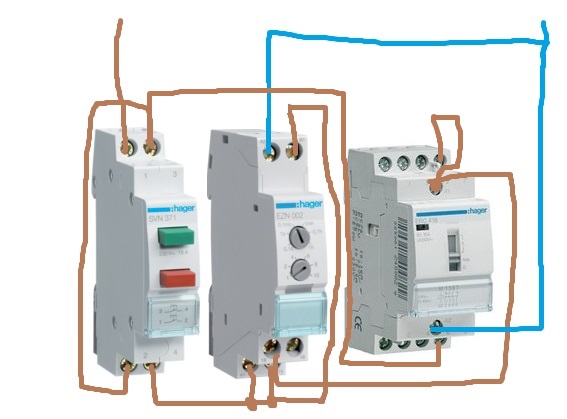

Trochu jsem se do toho zamotal, ale mělo by to být správně. Takže realné zapojení (při použití součástek Hager) by vypadalo něják takto:
