Proč v tom zesíku tak chrčí?
Ahoj postavil sem si tenhle zesík: http://stavebnice.postreh.com/select.php?link=PT02 6
a hrozně v něm chrčí a zdá se mi, že to má výkon ne 10w ale asi tak 2w. Mám ho daný v plechové krabičce, jak už někdo radil zde: http://www.volta.estranky.cz/clanky/zesilovace-a-p redzesilovace/stereo_mono_zesilovac.html
Já mám postavenou pravou mono verzi.
Moc vás prosím o pomoc
10W zesilovač si může stavět jen "holoprdelník" jak tam v tvém druhém odkazu zaznělo, navíc s IO jsou to jen zákmity a zkreslení a šlus. The End.
Ve chematu je chyba, kondenzátor C7 by měl být mezi vývodem IO 4 a odporem
R4. R1 přímo na vývod IO4. Ale na desce spojů je to správně.
Chrčet by to nemělo. Na vstup do cesty signálu dej potenciometr k nastavení úrovně vybuzení. Možná chrčí protože je přebuzený.
Vím že je ve schématu chyba a tak jsem si udělal z cuprextitu plošný spoj.
Jaký máte zdroj, jestli těch 10W může utáhnout, je to napájení dobře filtrované, odkud tam pouštíte vstupní signál, jaký máte reproduktor? Asi by to chtělo pohrát si s ukostřením případně se stíněním vodičů. Ale že to aspoň chrčí a nekouří se z toho, to je dobrý začátek
Jo a zapomněl jsem dodat, že to hraje hrozný vejšky.

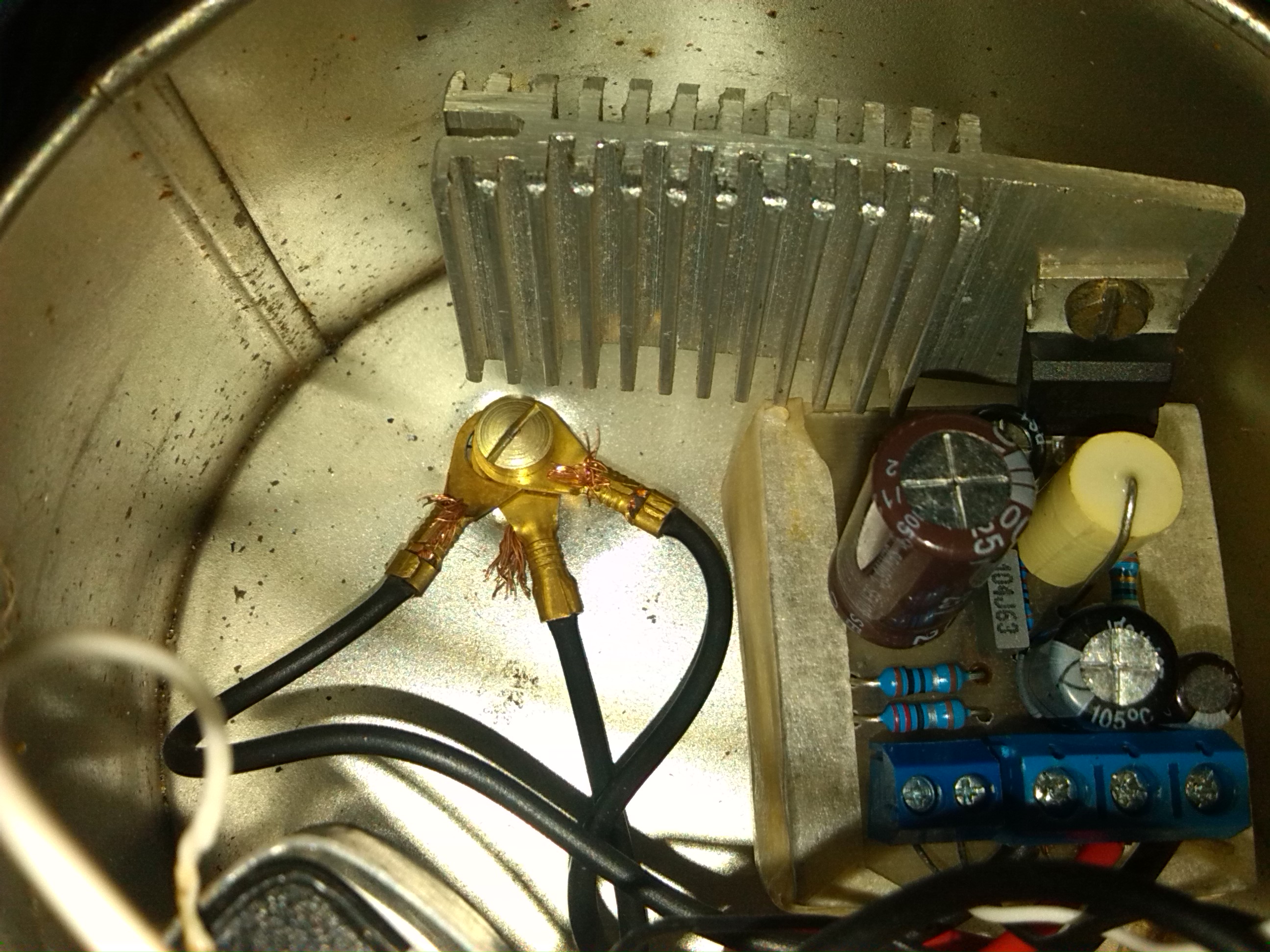

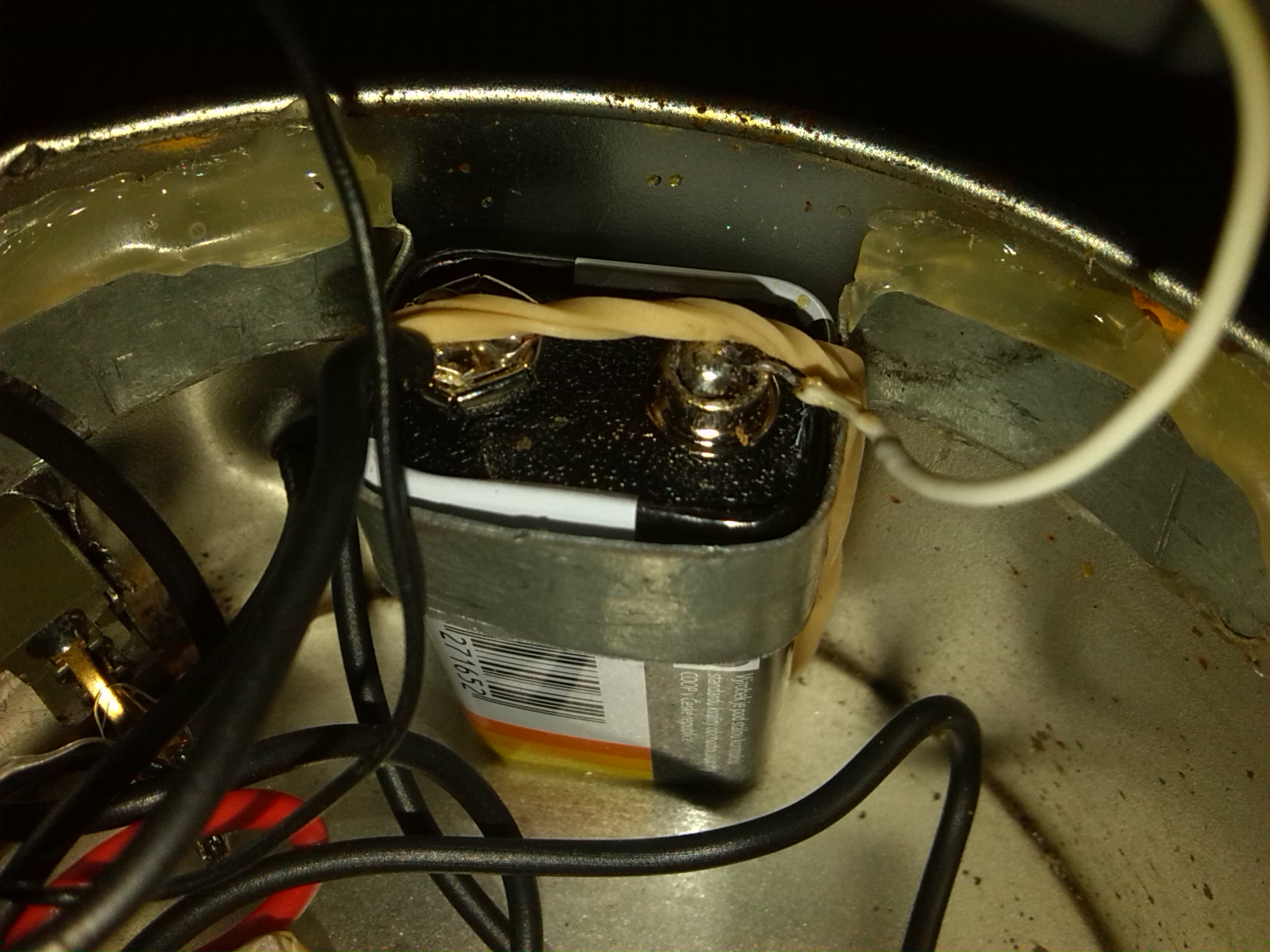

Mam to napíchlý na 9V baterii, na mp3 a mám tam 4ohmový 70w. reproduktor z auta. Přidávám foto jak to mám ukostřený, a jak to mám píchlý v plechovce.
Pokud tam máte takovouhle baterii, tak bych se divil i těm 2W.
http://9v-baterie.hledejceny.cz/gp-greencell-1604g /
Ta konzerva by pomohla spíš nějakým vf obvodům, tady bych zdroj toho chrčení hledal někde jinde.
Něco takovýho jsem ještě neviděl
Jakej že máš zdroj NF? JInak bych s menším přehnáním řekl že ta devítka nestačí ani na automatické nastavení pracovního bodu toho IO. Na vstup se dává vždycky odpor, na to autor zjevně zapoměl.
To schéma na tom odkazu je celý nějaký mešuge, ta záporná zpětná vazba je nesmysl, stáhni si datasheety toho IO a předělej to podle doporučenýho zapojení.
Ano ta 9ka baterka to neda ani nahodou, to si vymyslel ty?
A dalsia vec je zeme sa nespajaju vsetky dokopy jak to koho napadne, od toho to GND tam je oddelene, aby to bolo oddelene (aby neboli zemne slucky). Takze to nespajaj vsetko dokopy o plechovku, na plechovku daj trebars len GND napajania
(BTW. a vyrobca bol totalny truba ked pouziva stejne GND pre repro a vstup, ale on cely ten zosilovac je s chipom z roku 1970-80 takze co sa cudujem ze to je kravina :)
To s tou 9tkou sem ja nevymyslel já. Na stránce je napsané, že to je na 8-18 v
Ale ta baterka nedá takový výkon co je potřeba k napájení zesilovače. Jestli máš, čím to měřit, tak změř napětí baterky, když je připojená k tomu zesilovači, asi se budeš divit. A jestli nemáš čím to měřit, tak si něco kup od Vietnamců, asi pro začátek bude nejlepší něco ručičkového. Nemají to drahé.
Nejde jen o napětí, ale i o proud a ten ta baterka těžko dá. Ty potřebuješ zdroj, co je schopen dát krom obligátních 12V (ano 12V, protože ten zesilovač je určen pro zapojení do auta) i dostatečný proud, což je ve tvým případě asi 1A - 1,5A. Stačil by i slabší, proudový špičky můžeš pokrýt zvýšením filtrační kapacity.
Mělo by stačit tohle:
http://interlink.tsbohemia.cz/mikrotik-napajeci-zd roj-adapter-12v-2a-pro-mikrotik-nanostation-wispst ation_d155638.html
Není to žádnej zázrak, ale na ten jeden malej zesík by to mělo stačit.
Vyhni se spínaným zdrojům, ty nejsou pro zesilovače vhodný.
