Tištěné spoje
Zdravím,
chtěl bych poradit od zkušených.
Dělám občas něco do elektroniky a něco sem tam postavím. Tišťák jsem vždy kreslil asfaltem a leptal v kyselině chlorovodíkové s peroxidem... Nyní ale potřebuji i slušný tišťák, který bych navrhl a někdo (firma) vyrobil.
Schéma zapojení mám.
Nyní bych potřeboval od zkušeného poradit, jaký soft na kreslení spojů, schémat použít. Kdysi hóódně dávno jsem zkoušel u známého tuším Eagle, byl na mě složitý. Dnes nevím co se používá, a jest-li je něco jiného, jednoduchého.
potřebuji 1 až 2 vrstvy, víc určitě ne, prokovené otvory. Chtěl bych zadat schéma, rozměr součástek (vybrat z knohovny) a zvolit velikost tištěného spoje s možností přesunutí některých třeba spínačů a konektorů na určitou pozici...
Nevím jak moc jsem náročný a ani nevím, co se dnes nabízí, nejlépe ve verzi freeware, případně levnější komerční verze s možností vyzkoušení, jest-li na to mám.
Děkuji předem za info
Nic jednoduššího než Eagle asi nenajdeš. Další výhoda je v tom, že výsledný soubor pošlu mailem p. Kohoutovi, který mi z něj za pár dní a pár korun udělá tišťák a pošle domů (nebo si pro něj zajedu). Kolik je to asi součástek? Třeba bych ti to mohl po večerech spíchnout.
Kohout už dělá prokovy?
nee, to jsem přehlíd

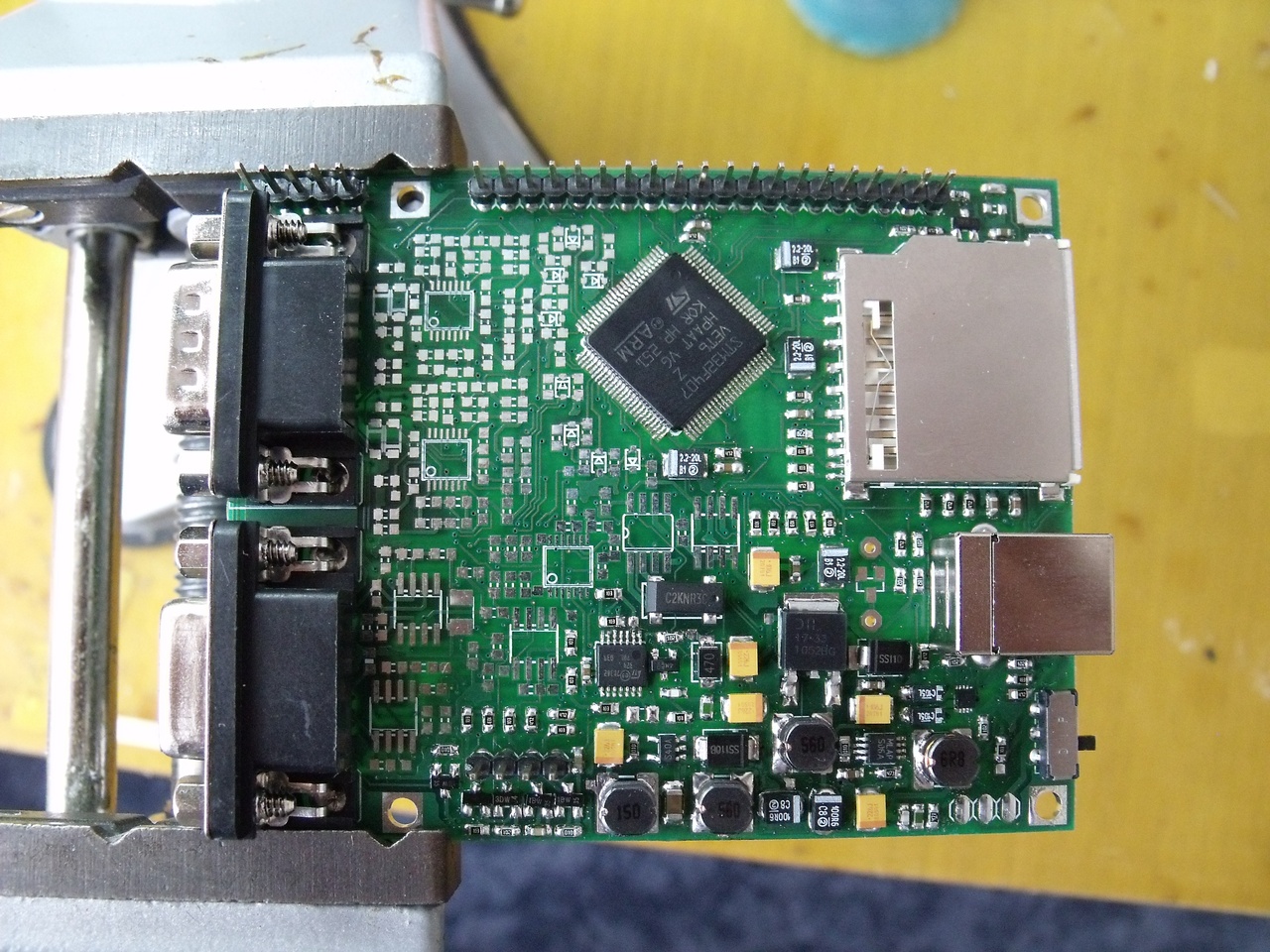

Pro tazatele - pokud můžu doporučit někoho na kusovou výrobu (jo, je to přímá reklama, ale IMHO zasloužená, jsem s nimi velice spokojen) - Pragoboard. Nabízí Prototype POOL výrobu - 1 dm^2, 1x potisk, 2x maska, expedice do pěti pracovních dnů = 500,-Kč bez DPH se vším všudy. Toto jsem si navrhoval v Eaglu a posléze u nich nechával dělat - na téhle fotce už je to částečně osazený:
![[http://kutilska.poradna.net/file/view/2296-dscf526 0-jpg]](/file/view/2296-dscf5260-jpg)

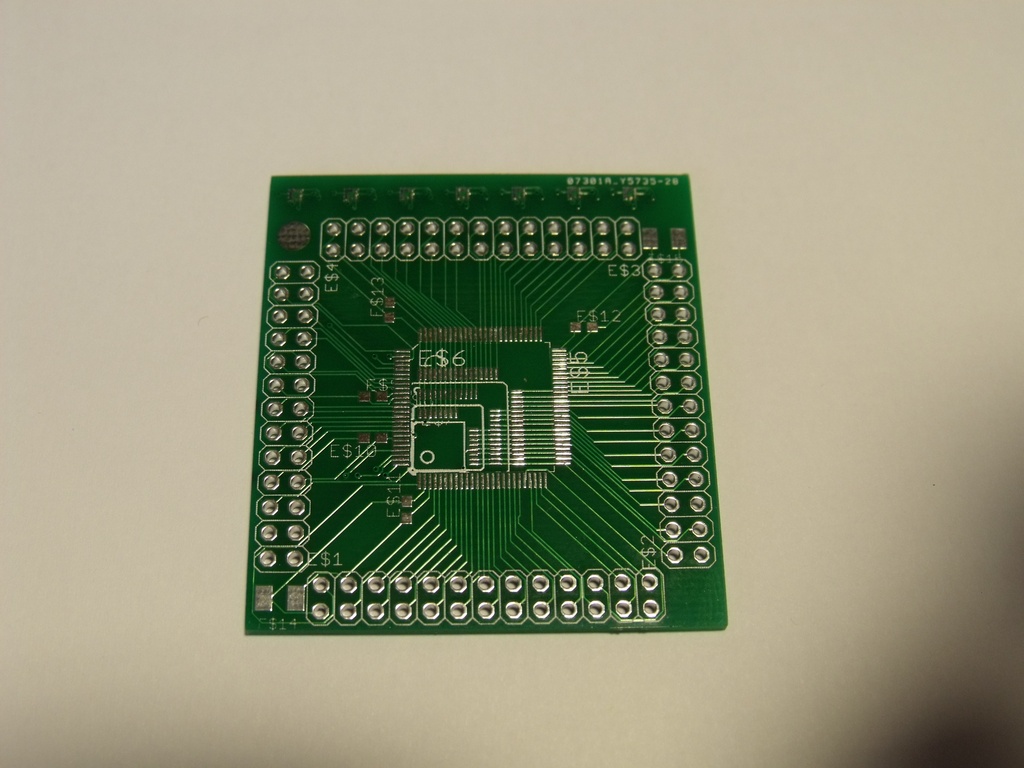

Pro menší série pak čínskou firmu ITEAD Studio (http://imall.iteadstudio.com/open-pcb/small-batche s-pcb.html - akorát doba od expedice po doručení je tak tři týdny až měsíc a půl) - u těch jsem si nechával dělat tyhle adaptéry (nečekal jsem, že udělají i potisk, proto jsem ho odfláknul a ty desky teď vypadají takhle blbě
)
![[http://kutilska.poradna.net/file/view/2297-dscf519 9-jpg]](/file/view/2297-dscf5199-jpg)
Případně v Brně k Bučkovi. Akorát je dvakrát dražší, než Kohout. Ale zase umí pokročilejší desky - včetně prokovu atp. Dost mastné ovšem.
Začínal jsem s Eagle 4.11, pak jsem chtěl vyzkoušet něco jiného, ale po pokusech s Orcadem, KiCadem atp. jsem se zase vrátil k Eaglu - má ze všech nejvíce přívětivé rozhraní. Může se ze začátku zdát složitý, ale má v sobě obsaženo všechno, co je třeba .. ERC, DRC, exporty do všech možných formátů apod. Freeware verze pro menší projekty stačí (je tam myslím omezení na rozměr - toto si ověř na stránkách cadsoftu, je to asi 1dm^2; a na počet vrstev - dvě). Dávej si pozor na jednu věc - když budeš mít nainstalovány dvě verze (nebo pracovat s jiným člověkem) - verzi 5 a verzi 6, verze 6 bez problému otevře verzi 5 (samozřejmě i starší), ale naopak už to nefunguje a možnost přeuložit soubory z Eagle 6 do Eagle 5 neexistuje! Cadsoft se takto snaží eliminovat staré verze a chce prosadit nejnovější. Ta nekompatibilita je kvůli tomu, že Eagle 6 má úplně nový způsob ukládání souborů - na bázi XML.
Zajímal by vás tenhle článek?
news.php
Děkuji všem za info,
teď jsem zaměstnáním vytížen, ale při vhodné příležitosti si vyzkouším zde nabízené možnosti a určitě se ozvu.
Dále zvažuji jednostrannou desku, neomezené drátové propojky a vlastní výrobu. Plánuji totiž další desku s rozměry až cca 8 x 20 cm a podle informací to levné určitě nebude, takže asi jen návrh a ruční kreslení jako kdysi...
Děkuji pěkně
Tohle výše zmíněný Kohout udělá za pár korun.
a co takto? http://www.ok1kvk.cz/web/index.php/technicke-lanky /425-vyroba-plonych-spoj
