Správné kótování

Podle mě záleží co chceš kotovat
Pokud vzdálenost od horní hrany hrnku po vybrání pak je to příklad 2
Pokud délku čáry mezi horní hranou hrnku a vybráním pak příklad 1

Děkuji za reakci, v podstatě, to je potisk na hrnku a já mám okótovat vzdálenost od horní hrany a výšku potisku.

Přemýšlel jsem nad tím stejně:

Pokud vzdálenost od horní hrany hrnku po vybrání pak je to příklad 2
Pokud délku čáry mezi horní hranou hrnku a vybráním pak příklad 1

A byl bych také pro případ 2.

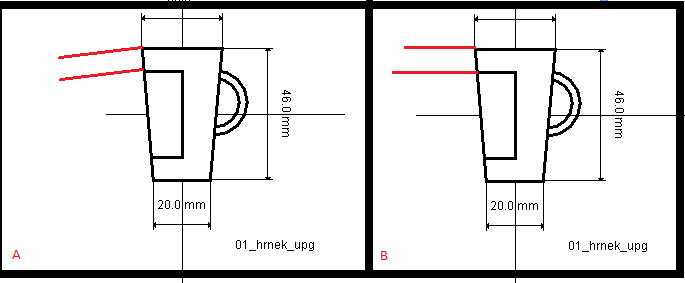

Já bych to okotoval tak, jak je to na výkrese B.

Díky za názory, to máme 0 : 3 pro B, udělám to jako B

Jen pro uplnost ty osy by měli být čerchovanou čarou a neměli by protínat kotovací čáry na boku výkresu

Děkuji, tohle je jen hrubý nákres, osy tam vůbec nebudou

obe varianty jsou spravne

Díky

Chceš-li kotovat vzdálenost od horního okraje hrnku k hraně etikety, musíš použít variantu A. Už z toho důvodu, že to bude měřitelné (metrem, pravítkem, šuplerou). Nikdo se ti v praxi nebude dopočítávat, kolik naměřil a kolik je kóta, když jde přes úhel. Nesmíš koukat na to, jak ta kóta vypadá, ale na to, jak ji budou ve výrobě měřit. Variantu B ti hoděj na hlavu, ať si to spočítáš a budeš za blbce. Mluvím o strojařině, ale v principu je to stejné. Chceš mít etiketu 2cm od horního okraje. Budeš dopočítávat o kolik to bude kratší, když to budeš měřit ve variantě B, kterou nikdo nezměří? Leda na strojařské mašině 2 nebo 3D?

Díky za radu.

Taky bych řekl A(podle stavařiny). Kótují se skutečné délky a ne nějaké průměty.

No a na truc je ve stavařině takových průmětů zrovna přehršel..

přesně tak.

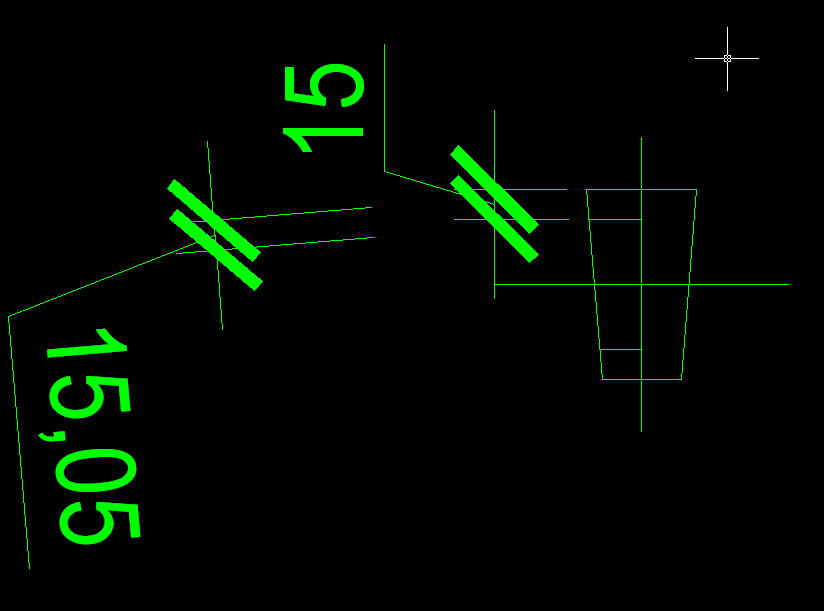

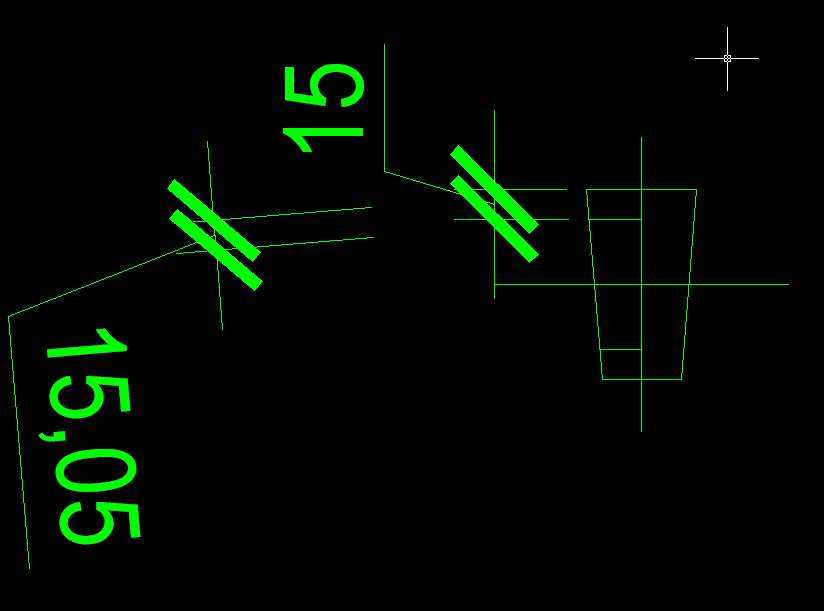

A není ta diskuze tak trochu o ho*ně? Požádal jsem tErmita o vykreslení v AutoCadu a rozdíl ve vzdálenosti vyšel 0.05 mm.

pockej, az ti nejaky dobrak okotuje stresni late dle "B", vsechno ma svuj smysl

Nejde o velikost, ale o princip. Třeba ve strojařině je 0,05 dost velká míra. A tazatel se ptal, jak to okótovat správně, a to je varianta B. Pokud bys to bral dle tvého vyjádření, tak to může nakreslit od ruky a bez kót, vyšlo by to na stejno. Vuď chce předat dobrý výkres, nebo se ztrapnit, že se se..e do něčeho, co neumí. Takže se mu snažíme pomoci, aby to udělal správně.

"A" je správně.
Měla by se vybírat varianta která je přesnější, jednodušší, při výrobě lépe použitelná....amen
Ale pozor, nějakej kecal by se v tom mohl šťourat a pokud je potisk obdélníkového tvaru tak bude jiná kóta
uprostřed a jiná na krajích potisku - myšleno od horní hrany.

Podobnými problémy se zabývá taky www.cadforum.cz

Sakra, tak teď už jsem z toho jelen

Z čeho? Co ti není jasné?

Část lidí tvrdí že A, čast že B

Část lidí B ti nevysvětlila proč. Část lidí A ti vysvětlila proč je to dobré pro výrobu a proč se to tedy tak kreslí. Nad čím ještě dumáš? Kóty nejsou od toho, aby hezky vypadaly a byly do pravého úhlu, ale o tom, aby udávaly rozměry, které jsou změřitelné.

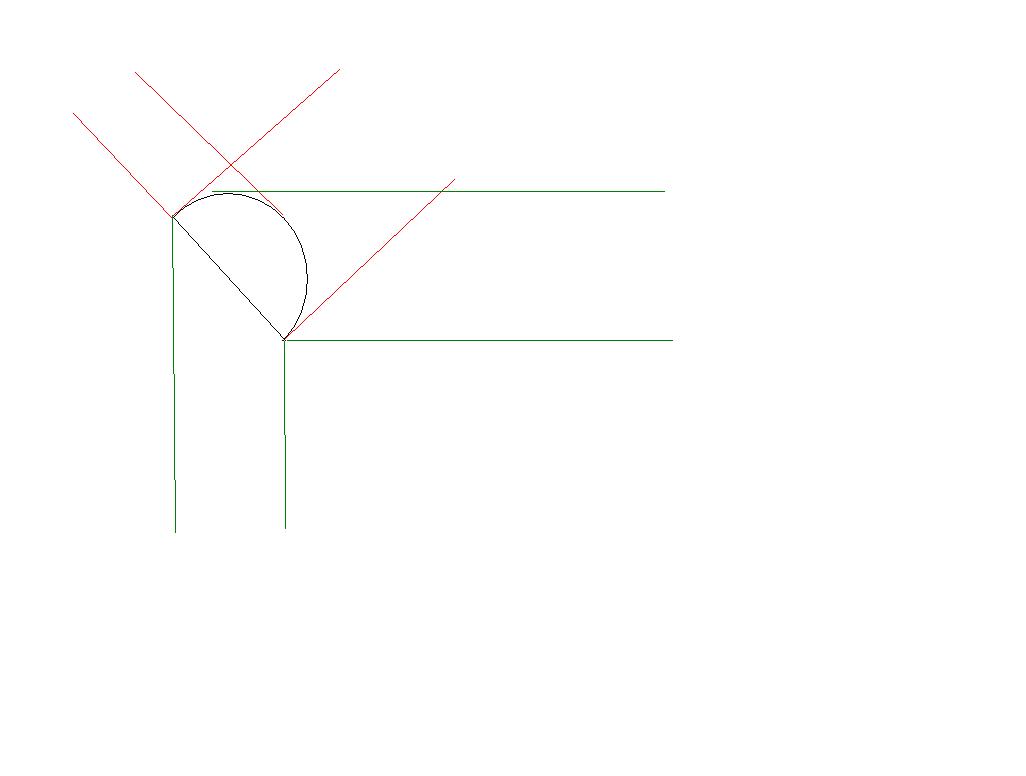

Dám ti příklad. Budeš mít šikmo kruhovou výseč. Okótuješ ji vodorovně a svisle, že se bude zdlouhavě přes několikero vzorečků dopočítávat její výška a šířka (zeleně), nebo tam strčíš kótu šikmo tak, aby bylo hned jasné, jakou má výšku a šířku (červené)? Je to snad dostatečně jasné. Člověk, který to okótuje dle zelené je pro lidi, kteří v tom dělají debil, který by měl vyvalovat popelnice a necpat se do technického kreslení.

Narychlo jsem to načrtnul v malování, ale snad to pro názornost stačí. Tady nemám přístup k Solid Worksu ani TopSolidu.

nějak mi nejde vložit obrázek

aha, nebyl jsem přihlášenej.

Kotuje sa tak ako sa to vyraba, takze obe varianty su spravne v zavislosti od toho, co by sa tam robilo (freza, sustruh, vrtanie). Kedze nie je vidiet dalsie uhly pohladu na otazku sa neda odpovedat.
Pokial predpokladame, ze ide o hrncek a lepenie potlace nan tak spravne je A.

To musíš čítať všetky príspevky, víš. On to tady psal, že jde o potisk hrnku, tak co by tam asitak frézoval, soustružil či vrtal? Navíc kótování B by se dalo aplikovat maximálně při frézování hlavního tvaru tvarovou frézou, což je v praxi totální kravina a v jiném případě se B použít prostě nedá.

Som strojar, odpovedal som vseobecne priamo na polozenu otazku.

Hihi, díky za rady .-)

A je spravně. To vam rekne kazdy, kdo o technickem kresleni neco vi. mne jen udivuje, kolik je na takovych poradnach jako je tato profesionalnich radilů, kteri maji tu drzost radit bez elementarnich znalosti daneho problemu. pripominaji mi promovane matematiky ze z plzne, kteri nespocitaji psovi nohy.

promovane matematiky ze z plzne

Nech si to vod cesty, jak jazyk tak plzensky matematiky.
A jak pisu niz, prd vime co je spravnej postup.

Já teda nejsem strojař, ani na to nemám vejšku, ale podle mě jsou v závislosti na tom, jak budu hrnek potiskovat správně obě varianty. Áčko v případě jednotlivého potisku, když se s tím budu mazat ručně, Béčko může být správně v případě série, kdy budu nastavovat linku.
(A jim bych napsal, že to chci dva cenťáky pod okrajem a rozhodně bych se s ničím nekreslil.)
A teď do mě.

Souhlas! Jsou tiskarny, co se jenom soupnou po Xovy ose a ony to tam naflusaj. Bez znalosti vyrobniho postupu je nerozhodnutelny, kterej zpusob je lepsi. A taky souhlas se shp00nem, jsou to setiny, coz u potisku hrnku je putna i kdyby to byl celej milimetr.

podle mého názoru zakotovat dle provedení B
