Zapojení přepínače
Mám přepínač bez aretace viz odkaz
http://www.gme.cz/kolebkove-spinace-do-panelu/p-as w-01-p630-184/
A mám + a - a dva kontakty od motorku. Jde oto že když do motorku pustím proud jedním směrem jede dopředu a naopak. A tohle by jsem chtěl ovladat tímto přepinačem. Ale nevím jak ho zapojit protože když to vemu a očisluju si piny na přepinači tak 1 a 2 jsou trvale propojeny stejně jako 4 a 5. Při sepnutí nalevo tak se 1 a 2 rozpojí a spojí se 1 a 3. Nevím si rady :(
Poradí někdo ?
Dobrý den,dle mého názoru potřebujete toto: http://www.gme.cz/kolebkove-spinace-do-panelu/p-c1 570ab-ioii-p631-260/
Lubobír: Jj to bude ono, díky.
čekal jsme že mi v elektru poradí a bohužel ...

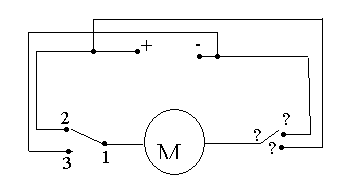

Sorry za hnusny schema. Bude to takhle, tu druhou stranu zapojis podle toho kam prepina - ten trvalej pude k motoru, jeden k plusu a duhej k minusu.
Ehh SORRY, bude to asi jinak. Co dela pri zmackuti na druhou stranu?
Tyo na to sem blbej abych to zotho vyčet :(
A když na to koukam tak když 1 sepne na 3 tak to pak nemá kde vzít + dle toho obrazku
N a druhé straně musí být stejný přepínač jako nalevo.
1 k motoru 2 - 3+.
Vezmeš přepínač z toho odkazu, prostřední pár kontaktů připojíš na zdroj, krajní kontakty propojíš křížem (levý horní na pravý dolní a pravý horní na levý dolní) a připojíš na motor. Toť vsjo.
