Spínací hodiny

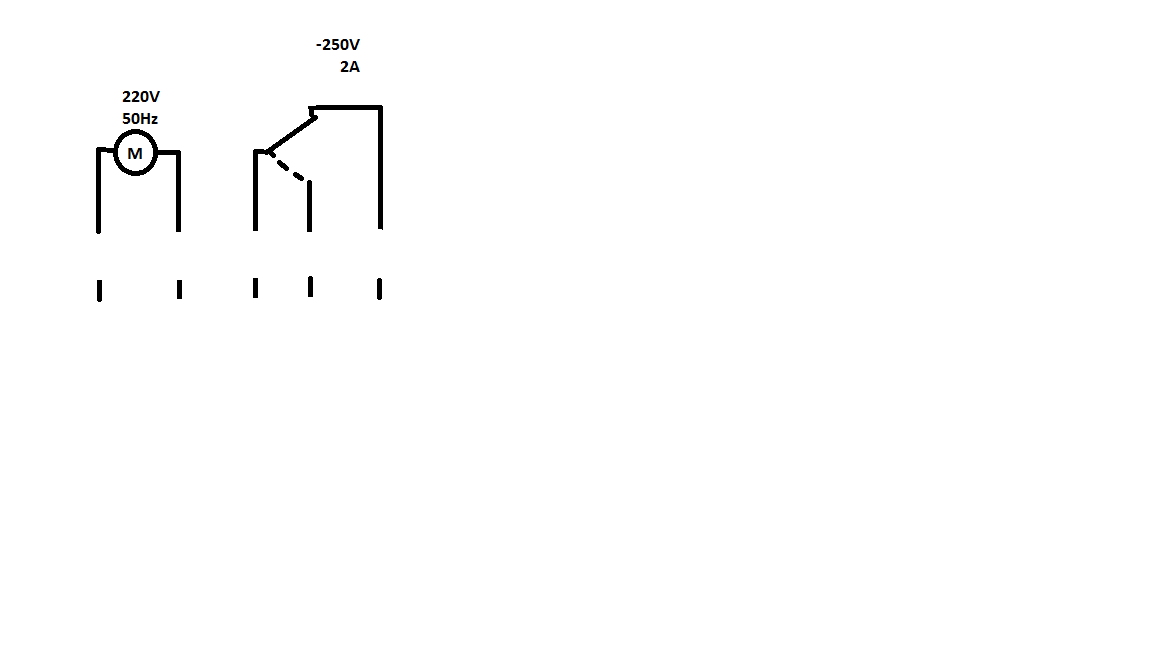

Můžeš sem postnout o jaký tip spínaček jde ? Z toho nákresu to vypadá že jde o spínačky na DIN lištu.Tam by bylo tžeba přidat jistič 2A a podle spínané zátěže možná stykač.Tak to sem hod a napiš na jakou aplikaci to potřebuješ a probereme to.....

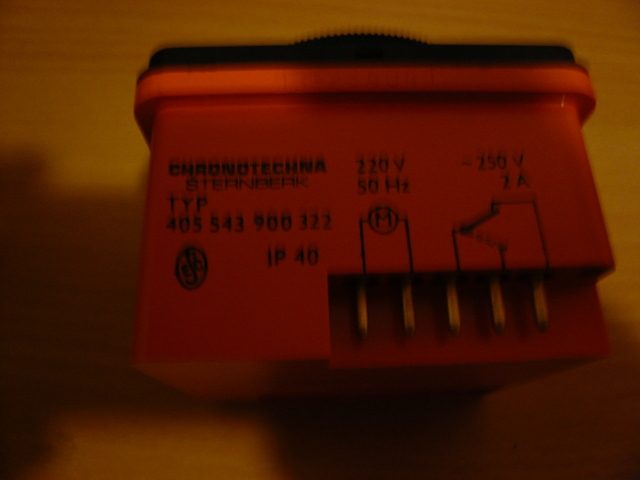

jedná se o starý mechanický spínačky SPHQ
a chci jenom rozsvěcet žárovku 120 WAT

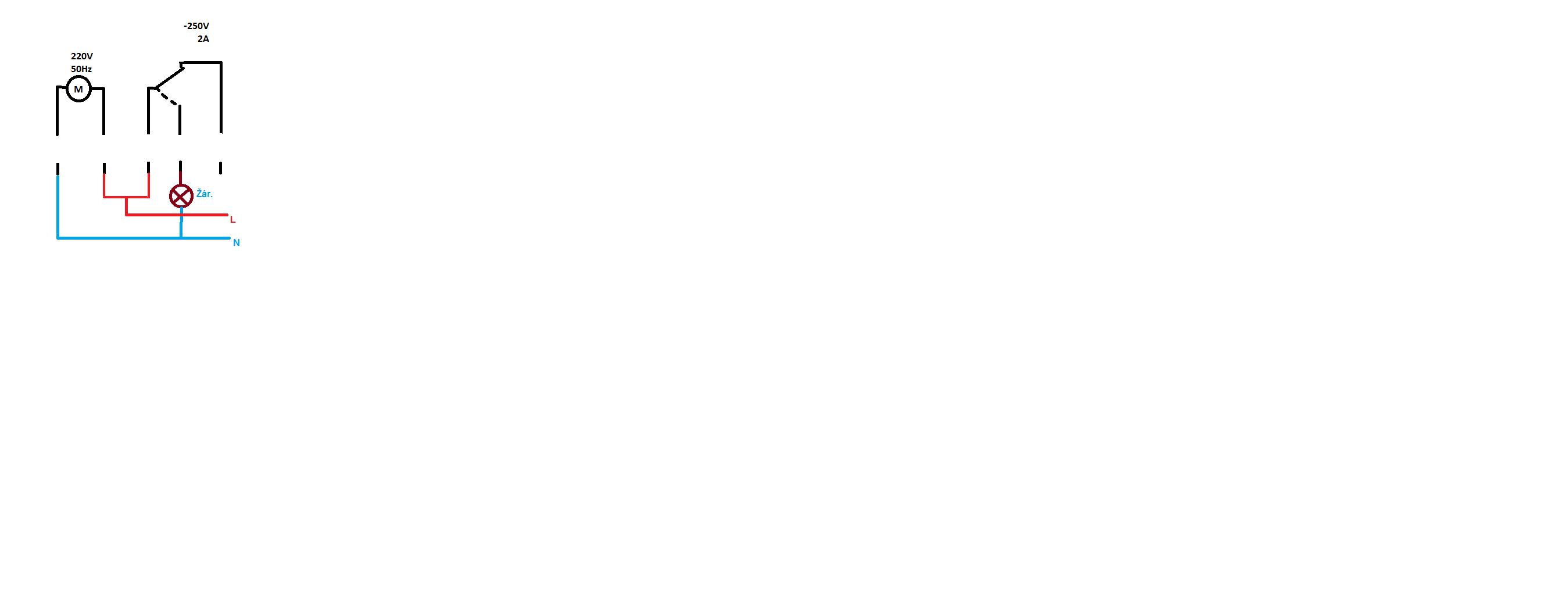

viděl bych to asi takto...

Takže chápu dobře,že červený je fáze a modrý nulák (žlutozelený nemám zapojovat)??

chápeš správně....zelenožlutý se připojije na kostru...pokud to nemá kostru tak nikam....ale měla by v tom případě na zařízení být značka čtevrečky, jeden v druhém= předmět II. třídy. Pokudto má zemnící svorku a je to kovové tak na ni= to je předmět I. třídy

Žádnou značku čtverečků jsem nenašel ani zemnící svorku.Hodiny jsou celé plastové tudíž zelenožlutý nechám nezapojený...

jj

Schéma v pořádku.Ale spínačky bych umístnil do nákého rozvaděče popř. el.inst.krabice a jistil 2A jističem/pojistkou.

ano, 2kou jistit spínačky a dál jistit podle odběru na spínané straně. jinak hodinky spínají myslím 10A.

Dle fotky to vypadá,že i spínaná strana bude mít jen 2A kontakty
