Konstrukce diferenciálního zesilovače s proměnným R gain přepínaným analogovým multiplexerem
Ahoj,

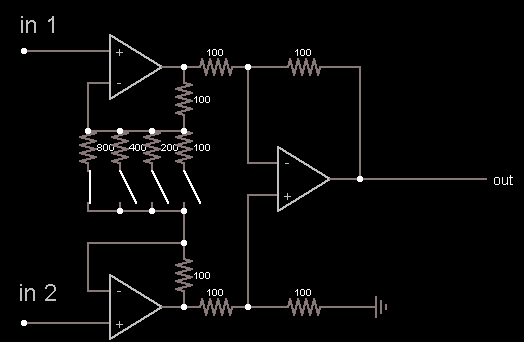

hned na začátek dám schéma mého zapojení:
Jedná se o klasický přístrojový zesilovač s tím rozdílem, že má přepínatelné rezistory pro úpravu zesílení. A moje otázka je, zda bude uvedený obvod fungovat, pakliže 4 spínače nahradím analogovým multiplexerem 4051 - http://cz.farnell.com/on-semiconductor/mc74hc4051a dg/ic-analog-mux-demux-8x1-soic-16/dp/1209365
S tím, že multiplexer nemá nulový odpor počítám a do programu pro mikrokontroler přidám korekci tohoto "odporu navíc". Použití relé vzhledem k potřebě miniaturnosti konstrukce není možné. DPS už je narvaná součástkama k prasknutí, takže použití PGA nebo multiplexeru, do kterého by vedla různá zesílení rovněž nepřipadá v úvahu.
Bude zapojení tak, jak je načrtnuto na obrázku výše s analogovým multiplexerem fungovat?
Díky za odpovědi.
a není jednodužší to vyzkoušet na kontaktním nepájivém poli?
Nejbližší obchod s elektrosoučástkama, kde by ten 4051/4052 měli, mám vzdálen 60km a balík mi z Farnellu přijde asi až příští týden. Takže si chci vyrobit aspoň do té doby DPS.
Fungovať bude ale asi inak ako by si chcel.
Ak nazrieš do katalogoveho listu : datasheet 4041 na " prechodový odpor spínača ", jeho závislost od spínaného napätia, má významne vysokú hodnotu. Aj ak by si s tým rátal, každý spínač bude iný. Ak si to nakalibruješ, mohlo by to byť použiteľné.
Taktiež je značne závislý od napájacieho napätia obvodu 4051 ale napájacie napätie bude asi stabilizované.
Potreba prepínať vstupy kodom BCD tiež ťa zrejme nepoteší datasheet 4051
Napájecí napětí bude stabilizované a to +-5V, přičemž vstupní napětí bude maximálně v rozsahu +-3,5V (ale nejčastěji se bude pohybovat v rosahu +-500mV), tudíž v případě +-500mV se to dá vzhledem k použití 8bit ADC téměř zanedbat a v případě +-3,5V by to také nějak šlo. Odpor Rgain bude mít minimální hodnotu někde okolo 22kOhm, max. hodnota v řádu MOhm, tudíž tam také nevidím žádný vážný problém nebo velkou nepřenost.
Potřeba přepínat vstupy BCD mi nevadí, v zařízení počítám vzhledem k celkové složitosti použití minimálně čtyř 16pin I/O expanderů MCP23S17 řízených SPI, takže o vstupy/výstupy nouze nebude.
Nevím pro jaký účel to má být, ale nebylo by lépe užít něco jako tohle, případně pro vf tohle.
Tož kurňa chlapi, to snad není téma pro kutilskou poradnu, ale pro poradnu na ČVUT
Cenově dostupný PGA mi nedá tu možnost navolit si gain přesně (nejedná se o kroky 1 ; 2 ; 4 ; 8 nebo 1 ; 2 ; 3 ; 4, spíš ve stylu 1 ; 1,2 ; 1,9 ; 6,7) podle mých potřeb, abych na daném rozsahu mohl plně pokrýt rozsah AD převodníku.
Jakto že ne, co třeba AD623? http://www.analog.com/static/imported-files/data_s heets/AD623.pdf
