Je tu nějaký bastlíř?
Najde se zde mezi námi někdo, kdo by udělal malý tištěný spoj za symbolickou cenu či láhev šnapsu? Data mohu dodat v Eagle nebo .pdf. Stačí jen přenést, vyleptat a vyvrtat
Zbytek zvládnu, ale na výrobu DPS nemám doma nic potřebného.
Vím, mohl bych se obrátit na nějakou firmu, ale spoj je tak malý, že bych se asi nedoplatil.
Obec, velikost, termín dodání, jedno nebo obouvrstevný?
To vrtání je nutnost? Jsem schopen i vrtat, ale styděl bych se to dávat dál.
Hoď mail sem:
sitas@iol.cz
třeba nebude tak drahý...(Rožnov p/R)

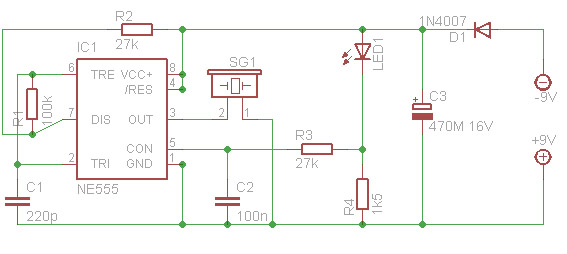

Takže, přidám to schéma aby to bylo jasnější. Deska stačí samozřejmě jednostranná. A ideální by bylo, nacpat to všechno na plochu 50x17mm
Ten reproduktorek, napájení i ta LED bude vyvedena mimo desku.
V příloze je i Eagle...
Popis napájení je špatně
jj, tam co je -9V ma bejt +9V a tam co je +9V ma bejt GND. Takhle by to nefungovalo... A taky se priklanim k univerzalnimu plosnaku, chce to jenom grif jak propojovat ctverecky kapkou cinu a funguje to super.
A nebolo by jednoduchcsie tak jednoduche zapojenie osadit na univerzalnom DPS?
Na tohle schéma ti stačí jak už tady bylo zmíněno UNI deska, třeba tahle http://www.gme.cz/cz/index.php?page=product&detail =661-088
a nemusíš ani nic vrtat.
P.S. Pokud by ti někdo zhotovil předlohu DPS, pak kvalitní DPS téměř z jakéhokoliv zdroje za rozumnou cenu dělá Kohout a to i kusovky plspoj
Co to celé realizovat SMD? Bez vrtání se obejdeš úplně. Součástky jsou základní, v SMD běžně dostupné.
Georgi,
Urob si sám!
Vezmi kousek cuprextitu a lihovým fixem si namaluj cestičky.Potom sežeň chlorid železitý a pár kapek kyseliny solné dej do misky a vlož destičku.Po trošce míchání máš spoj hotový za několik minut.Pak ještě 0,7 vrtáček a aku vrtačku a je to !
JABRAKA
Výborný nápad. Aspoň chlapec pozná, jaká je drzost nabízet za to láhev šnapsu ...
